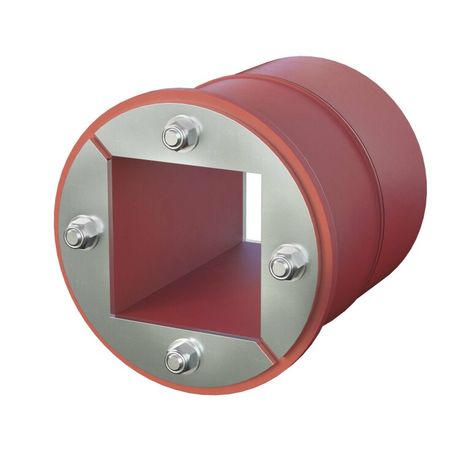

Проходка круглая нержавеющая D150х70 мм с проёмом 90х90 - DXF3125 ДКС

Проходка круглая, нержавеющая сталь, D150х70 мм с проёмом 90х90 мм, DKC, ГСИ - это металлический элемент для безопасной прокладки кабелей и труб через огнеупорные перегородки. Произведена из нержавеющей стали, она обеспечивает долговечность и устойчивость к коррозии. Артикул dxf3125 относится к серии Vulcan бренда DKC.

Назначение и область применения

Проходка круглая, нержавеющая сталь, D150х70 мм с проёмом 90х90 мм, DKC, ГСИ предназначена для организации проходов кабелей, трубопроводов или других коммуникаций через огнестойкие стены, перекрытия или перегородки. Подходит для установки в зонах с повышенными требованиями к пожарной безопасности - например, в серверных, промышленных цехах, жилых комплексах и объектах энергетики. Учитывая модульную конструкцию, её можно использовать как часть системы противопожарной защиты.

Технические характеристики

• Внешний диаметр: 150 мм - позволяет плотно фиксироваться в подготовленном отверстии диаметром 150 мм.
• Толщина (глубина): 70 мм - определяет толщину стены или перекрытия, через которое проходит проходка.
• Форма: Круглая - соответствует цилиндрическому контуру монтируемого отверстия.
• Размер внутреннего проёма: 90×90 мм - прямоугольное отверстие внутри, предназначенное для группового прохождения кабелей, гофр, труб или каналов.
• Материал: Нержавеющая сталь - устойчива к влаге, химическим воздействиям и коррозии, подходит для агрессивных сред.
• Тип изделия: Аксессуар - требует совмещения с другими компонентами системы (например, огнезащитными материалами).

Совместимость и монтаж

Проходка круглая, нержавеющая сталь, D150х70 мм с проёмом 90х90 мм, DKC, ГСИ не является самостоятельным решением. Она требует установки с дополнительными огнезащитными материалами - такими как минеральная вата, огнестойкая пена или специальные герметики, которые заполняют свободное пространство между кабелями и стенками проёма. Монтаж выполняется путём вставки проходки в заранее просверленное отверстие 150 мм в стене или перекрытии. Для надёжного крепления рекомендуется использовать крепёжные элементы, предусмотренные системой Vulcan.

Преимущества

• Устойчивость к коррозии благодаря материалу из нержавеющей стали - увеличивает срок службы в условиях высокой влажности или химической активности.
• Стандартные размеры обеспечивают совместимость с типовыми технологическими решениями и существующими проектами.
• Модульная конструкция позволяет легко интегрировать проходку в составные системы противопожарной защиты.
• Поддерживает сохранение огнестойкости всей конструкции при правильной сборке с сертифицированными уплотнителями.

Ограничения применения

• Не используется самостоятельно - обязательно требуется применение огнезащитных материалов внутри проёма 90×90 мм.
• Не рассчитана на механическую нагрузку - не служит несущим элементом и не выдерживает давление от тяжёлых труб или кабельных трасс.
• Не подходит для проходов с диаметром более 90 мм по одной оси - максимальный размер проходимого элемента ограничен формой проёма.
• Требует точного соблюдения толщины стены (70 мм); при большей толщине необходимо использование удлинителей или адаптеров.

Примеры использования

• Групповая прокладка силовых и слаботочных кабелей в серверной комнате через железобетонное перекрытие.
• Проход трубопровода с теплоносителем через огнестойкую стену в промышленном цехе.
• Обустройство канала для кабелей связи в многоэтажном жилом доме с классом огнестойкости REI 60.

Практические советы

• Перед монтажом проверьте соответствие толщины стены 70 мм - расхождение требует корректировки конструкции.
• Выбирайте огнезащитные материалы, совместимые с сертификатом ГСИ и подходящие для типа проводимых коммуникаций (электрокабели, пластиковые трубы, металлопластик и т.д.).
• Не допускайте перегрузки проёма 90×90 мм - суммарный внешний диаметр всех кабелей и труб не должен превышать 80–85% площади проёма.
• При использовании в помещениях с высокой влажностью (бассейны, холодильные камеры) дополнительно контролируйте качество герметизации шва между проходкой и конструкцией.
• Артикул dxf3125 - единственный в линейке DKC с таким сочетанием размеров; аналоги могут иметь другие параметры проёма или толщины.
