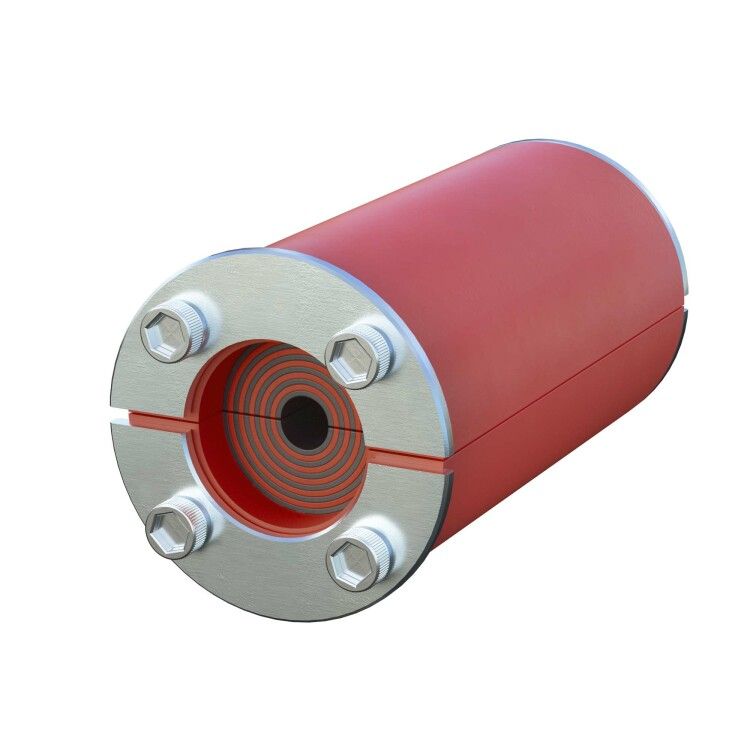

Проходка круглая нержавеющая D100х70 мм для кабелей D 48-70 - DXF3117 ДКС

Проходка круглая, нержавеющая сталь, D100х70 мм для кабелей D 48–70 мм, DKC, ГСИ - это герметичная металлическая вставка для безопасной прокладки кабелей и труб через огнестойкие перегородки. Произведена компанией DKC в серии Vulcan, артикул dxf3117, обеспечивает сохранение огнезащитных свойств конструкций при прохождении коммуникаций.

Назначение и область применения

Проходка круглая, нержавеющая сталь, D100х70 мм для кабелей D 48–70 мм, DKC, ГСИ предназначена для установки в бетонные, кирпичные или другие огнестойкие перегородки. Она позволяет провести один или несколько кабелей, либо одну трубу диаметром 48–70 мм, сохранив класс огнестойкости конструкции. Применяется в промышленных зданиях, серверных, энергообъектах, объектах ЖКХ и других местах, где требуется изоляция проходов через огнезащитные слои.

Технические характеристики

• Внешний диаметр: 100 мм
• Толщина (глубина): 70 мм
• Материал корпуса: нержавеющая сталь
• Диаметр проходимых кабелей/труб: 48–70 мм
• Исполнение: модульная противопожарная перегородка
• Форма: круглая

Совместимость и монтаж

Проходка круглая, нержавеющая сталь, D100х70 мм для кабелей D 48–70 мм, DKC, ГСИ требует установки с использованием дополнительных комплектующих. Установка возможна только в предварительно подготовленное отверстие соответствующего размера. Для герметизации и восстановления огнестойкости необходимо применить специальные огнезащитные материалы - например, термостойкий замазку, минеральную вату или набивку, совместимую с сертификатом ГСИ. Аксессуары не входят в комплект - они должны быть выбраны отдельно на основе проекта и типа кабелей.

Безопасность и стандарты

Проходка DKC, артикул dxf3117, имеет государственную сертификацию ГСИ, что подтверждает её соответствие требованиям к огнестойкости при проходе через конструкции. Материал - нержавеющая сталь - устойчив к коррозии, не выделяет токсичных веществ при нагреве и подходит для агрессивных сред. Серия Vulcan разработана для работы в условиях повышенной влажности и химической активности.

Особенности конструкции

Конструкция выполнена как единая цельнометаллическая гильза с точными допусками по диаметру. Благодаря этому она легко фиксируется в отверстии и не деформируется при температурных колебаниях. Края отшлифованы - исключает повреждение изоляции кабелей при протяжке. Открытая внутренняя часть позволяет свободно укладывать пучки кабелей до максимального диаметра 70 мм.

Преимущества

• Высокая механическая прочность за счёт нержавеющей стали
• Устойчивость к коррозии - подходит для сырых и химически агрессивных помещений
• Сохраняет огнестойкость при соблюдении правил монтажа с аксессуарами
• Стандартный внешний диаметр 100 мм - совместим с большинством типовых отверстий в перекрытиях
• Поддержка сертифицированной системы огнезащиты (ГСИ)

Ограничения применения

• Не предназначен для установки в несущие конструкции без предварительного расчёта нагрузки
• Не работает автономно - обязательно использование огнезащитных заполнителей
• Запрещено использовать для кабелей диаметром менее 48 мм - есть риск нарушения герметичности и снижения огнестойкости
• Не рекомендовано применение в условиях постоянного погружения в воду - материал устойчив к влаге, но не является водонепроницаемым без дополнительной герметизации

Примеры использования

• Прокладка силовых кабелей между этажами в жилом комплексе
• Проход кабельных трасс через огнестойкие перегородки в серверной комнате
• Ввод трубопровода в технологический цех с высокими требованиями к пожарной безопасности
• Работа с многожильными кабелями в промышленных щитовых на заводе

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 100 мм. Большие отверстия нарушают огнестойкость даже при наличии проходки.
• Выбирайте огнезащитные материалы, указанные в сертификате ГСИ для этой модели. Не используйте универсальные составы без подтверждённой совместимости.
• При прокладке нескольких кабелей суммарный диаметр не должен превышать 70 мм - иначе возникнет давление на стенки и потеряется герметичность.
• После монтажа проведите контрольную проверку плотности заполнения - пустоты снижают эффективность огнезащиты.
• Артикул dxf3117 - единственный подходящий вариант для систем с требованием ГСИ; аналоги без сертификации не гарантируют соответствие нормам.
