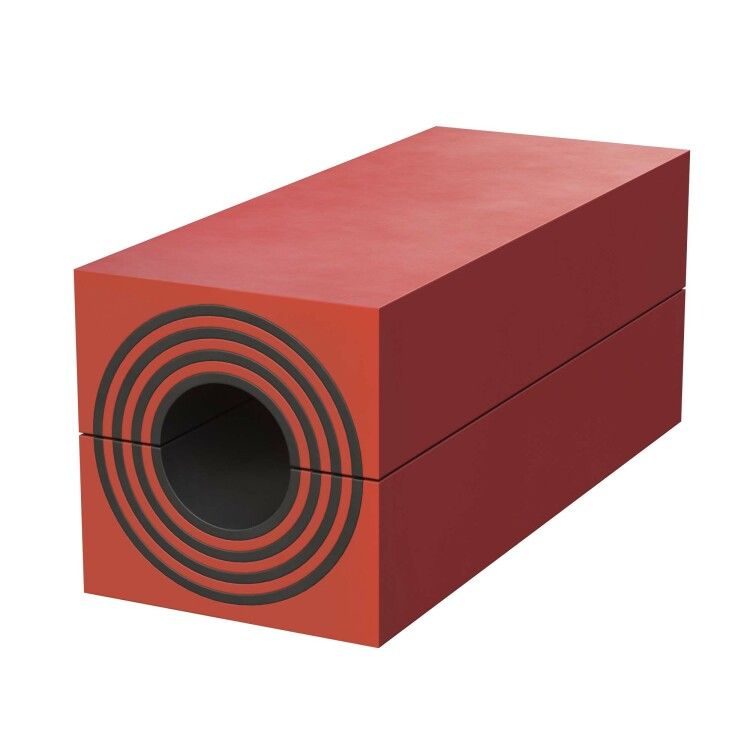

Модуль кабельный 90х90 мм, D = 48-71 мм | DXS0009 DKC ДКС

Модуль кабельный 90х90 мм, диаметр 48–71 мм, DKC - это герметичный элемент противопожарной защиты, предназначенный для безопасного прохода кабелей через стеновые или потолочные перегородки. Продукт из серии Vulcan от бренда DKC обеспечивает огнестойкую изоляцию и легко интегрируется в систему кабельных проходов.

Назначение и область применения

Модуль кабельный 90х90 мм, диаметр 48–71 мм, DKC используется для герметизации отверстий в огнестойких конструкциях, где проходят пучки кабелей. Он предотвращает распространение огня, дыма и горячих газов между помещениями. Подходит для установки в жилых, коммерческих и промышленных зданиях - например, в серверных, распределительных щитах, на этажных перекрытиях и в кабельных каналах.

Технические характеристики

• Габариты: 90 × 90 × 60 мм (высота × ширина × толщина)
• Диаметр прохода: 48–71 мм - позволяет пропускать кабели среднего и крупного сечения
• Форма: прямоугольная, совместима со стандартными рамами
• Тип: модульная противопожарная перегородка
• Требует установки в специальную раму - самостоятельное использование невозможно

Совместимость и монтаж

Модуль кабельный 90х90 мм, диаметр 48–71 мм, DKC не устанавливается напрямую в стену. Его необходимо помещать внутрь металлической или пластиковой рамы, предназначенной для противопожарных проходов. После монтажа рамы в перегородку, модуль фиксируется внутри, а кабели протягиваются через центральное отверстие. Для надёжной герметизации рекомендуется использовать уплотнители и терморасширяемые материалы, совместимые с сериями DKC Vulcan.

Преимущества

• Обеспечивает огнестойкость до требуемых норм (соответствует классификации EI-систем)
• Стандартные размеры позволяют заменить аналоги других производителей без переделки конструкций
• Устойчив к механическому воздействию при правильном монтаже в раму
• Изготовлен из материалов, не поддерживающих горение

Ограничения применения

• Не применяется без установленной опорной рамы - сам по себе не является несущим элементом
• Не рассчитан на прокладку трубопроводов, воздуховодов или силовых кабелей выше 71 мм в диаметре
• Работает только в сухих и умеренно влажных условиях - не предназначен для постоянного контакта с водой или агрессивными химикатами
• Не подходит для высокочастотных или радиочастотных систем без дополнительной экранировки

Примеры использования

• Проход кабелей через огнестойкий потолок в офисном здании
• Защита кабельных трасс в серверной комнате
• Переход кабелей между этажами в многоэтажном жилом доме
• Интеграция в кабельные каналы промышленных автоматизированных линий

Практические советы

• Перед монтажом проверьте суммарный диаметр всех кабелей - он не должен превышать 71 мм, иначе модуль не обеспечит герметичность
• Выбирайте раму, соответствующую классу огнестойкости вашей перегородки (Ei 30, Ei 60 и т.д.)
• После установки закрывайте свободные участки вокруг кабелей терморасширяемыми материалами - это повысит эффективность огнезащиты
• Артикул dxs0009 совпадает с другими компонентами серии Vulcan - можно собирать единые системы без проблем совместимости
• Храните модуль в сухом месте - влага может повредить внутренние заполнители
