Модуль надстроечный горизонтальный для CQE Ш=800 Г=600 | R5SMN86H DKC ДКС

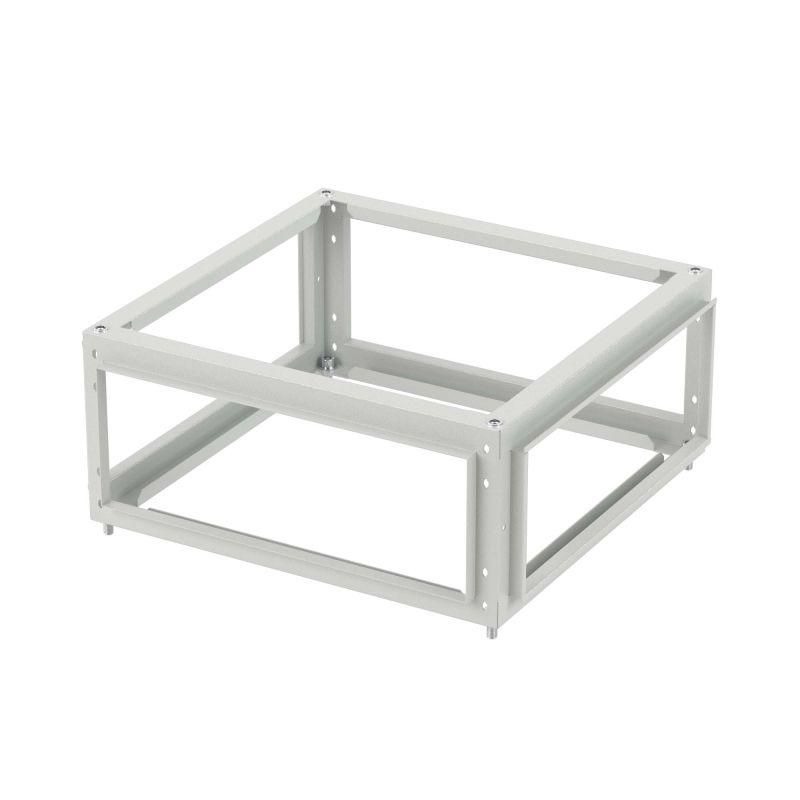

Модуль надстроечный горизонтальный для CQE Ш600 Г800 DKC - это металлический каркас, предназначенный для установки на верхнюю часть шкафов серии CQE. Он обеспечивает удобную точку подключения магистрального шинопровода к вводной секции НКУ, сохраняя компактность и совместимость с существующими решениями DKC.

Назначение и область применения

Модуль надстроечный горизонтальный для CQE Ш600 Г800 DKC используется для монтажа магистральных шинопроводов на верхней плоскости шкафов распределительных устройств. Его основная задача - организовать доступ к токоведущим элементам вводной секции без изменения габаритов самого шкафа. Подходит для систем автоматизации, энергообеспечения объектов и промышленных комплексов, где требуется централизованное питание нескольких шкафов через одну магистраль.

Технические характеристики

• Тип изделия: Каркас шкафа
• Форма: Горизонтальный
• Высота: 250 мм
• Ширина: 600 мм
• Глубина: 800 мм
• Материал: Сталь
• Цвет: Серый

Совместимость и монтаж

Модуль надстроечный горизонтальный для CQE Ш600 Г800 DKC предназначен исключительно для установки на шкафы серии CQE с габаритами 600×800 мм. Крепление осуществляется через предварительно подготовленные отверстия на верхнем поясе корпуса шкафа. Для монтажа необходимы стандартные крепёжные элементы - они не входят в комплект. Установка выполняется после окончательной сборки шкафа и проверки герметичности. Не рекомендуется использовать с другими сериями шкафов - даже близкими по размеру - из-за различий в системе фиксации и расположении крепёжных точек.

Преимущества

• Интегрируется напрямую в уже установленные шкафы CQE без доработки конструкции
• Обеспечивает равномерное распределение нагрузки от шинопровода за счёт жёсткой стальной рамы
• Серый цвет соответствует стандартному оформлению шкафов DKC, что упрощает визуальное восприятие системы
• Не требует специальных инструментов для установки - достаточно отвёртки и уровня

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли
• Не рассчитан на самостоятельную механическую нагрузку - нельзя опираться на него или крепить тяжёлое оборудование
• Подходит только для шкафов шириной 600 мм и глубиной 800 мм; другие размеры несовместимы
• Не заменяет функциональные модули - не содержит контактов, выключателей или коммуникационных интерфейсов

Примеры использования

• Подключение магистрального шинопровода к вводной секции в цеховой распределительной станции
• Размещение силового кабеля между несколькими соседними шкафами CQE в одном ряду
• Организация питания для группы автоматических линий, где все устройства запитываются от одной общей шины

Практические советы

• Перед установкой убедитесь, что верхняя крышка шкафа CQE полностью закреплена - иначе модуль будет перекашиваться
• При прокладке шинопровода используйте хомуты с зазором - не допускайте натяжения на сам модуль
• Если в проекте предусмотрено несколько уровней, устанавливайте модули одновременно - так проще контролировать уровень
• Артикул r5smn86h всегда указывается в документации DKC - сверьте его перед заказом, чтобы избежать путаницы с аналогами
