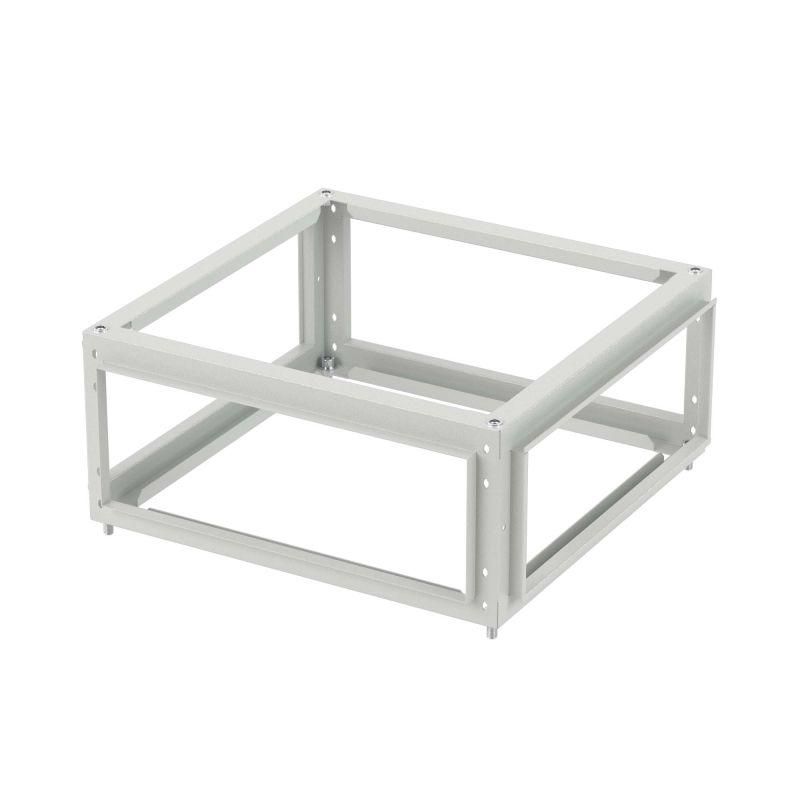

Модуль надстроечный вертикальный для CQE Ш=800 Г=600 | R5SMN86V DKC ДКС

Модуль надстроечный вертикальный для CQE Ш600 Г800 DKC - компонент для расширения функционала шкафов серии CQE, позволяющий организовать подключение магистрального шинопровода к вводной секции НКУ. Артикул r5smn86v принадлежит серии RAM power от бренда DKC.

Назначение и область применения

Модуль надстроечный вертикальный для CQE Ш600 Г800 DKC предназначен для установки на верхнюю часть шкафа типа CQE с габаритами 800×600 мм. Он создаёт дополнительное вертикальное пространство для подключения магистральных шинопроводов к вводным секциям нормируемых коммутационных устройств (НКУ). Используется там, где требуется вывести силовые цепи из шкафа вверх - например, для соединения с распределительными шинопроводами, трансформаторами или другим оборудованием, расположенным выше уровня шкафа.

Технические характеристики

• Высота модуля: 250 мм
• Совместим с шкафами CQE шириной 800 мм и глубиной 600 мм
• Конструкция: металлический каркас, предназначенный для вертикальной установки
• Изготовлен в рамках серии RAM power от DKC

Совместимость и монтаж

Модуль надстроечный вертикальный для CQE Ш600 Г800 DKC устанавливается исключительно на шкафы серии CQE с указанными габаритами. Для монтажа необходимо:

• Снять крышку шкафа CQE
• Закрепить модуль на верхних направляющих рамы шкафа с помощью болтов или фиксирующих элементов, предусмотренных конструкцией
• Обеспечить доступ к верхним проходкам для прокладки шинопровода через модуль

Не совместим с другими сериями шкафов, даже если их размеры совпадают - крепления и зазоры рассчитаны специально под CQE.

Преимущества

• Позволяет сохранить горизонтальное пространство внутри шкафа, перенося внешние подключения вверх
• Упрощает обслуживание и замену шинопровода за счёт открытого доступа сверху
• Стандартная высота 250 мм обеспечивает достаточную свободу для прокладки кабелей и шин
• Интегрирован в систему RAM power - совместим с остальными элементами серии DKC

Ограничения применения

• Не предназначен для работы вне шкафов CQE - не имеет собственной защиты IP или механической прочности для самостоятельного использования
• Не рассчитан на нагрузки выше, чем те, что передаются через шинопровод; не является несущим элементом для тяжёлых устройств
• Не используется в условиях повышенной вибрации без дополнительной фиксации
• Не применяется в помещениях с температурой ниже -25C или выше +40C - работает в пределах условий эксплуатации шкафов CQE

Примеры использования

• Подключение магистрального шинопровода к вводному автомату в распределительном щите НКУ
• Размещение выводов силового кабеля от шкафа к трансформатору, установленному на уровне потолка
• Организация вертикального канала для шинопровода в промышленных цехах с плотной компоновкой оборудования

Практические советы

• Перед монтажом проверьте, чтобы верхняя крышка шкафа CQE была полностью снята - модуль не устанавливается поверх крышки
• Убедитесь, что внутреннее пространство шкафа позволяет провести шины через верхний проём без перегибов
• При использовании нескольких модулей - учитывайте суммарную высоту и возможные препятствия в помещении (например, потолочные балки)
• Артикул r5smn86v - единственный вариант этого модуля в серии RAM power; аналоги от других производителей не подходят по креплениям
