Модуль надстроечный горизонтальный для CQE Ш=800 Г=800 | R5SMN88H DKC ДКС

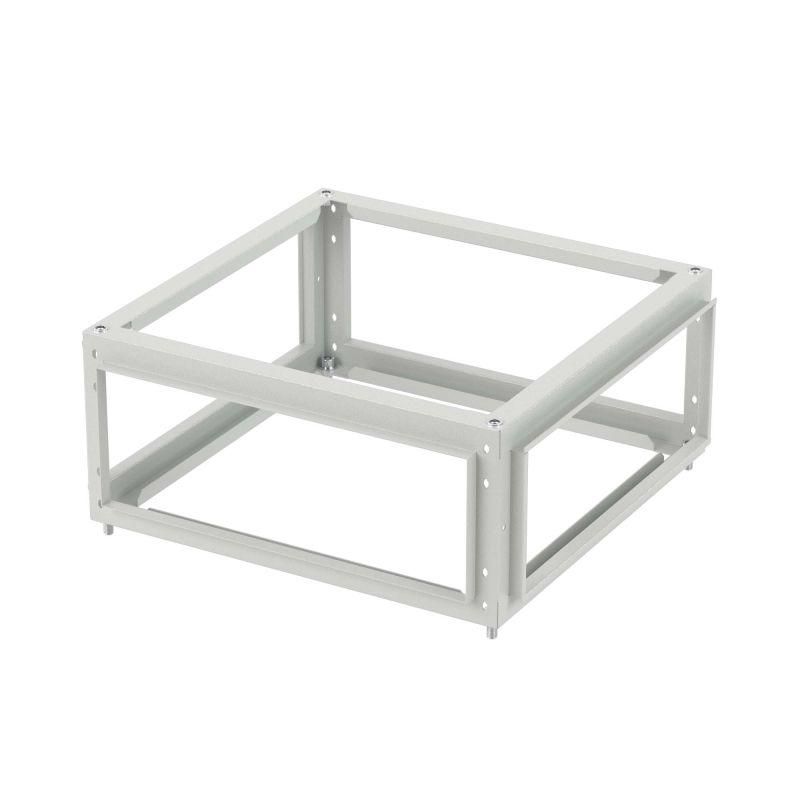

Модуль надстроечный горизонтальный для CQE Ш800 Г800 DKC - это металлический соединительный элемент, предназначенный для организации подключения магистрального шинопровода к вводной секции НКУ в шкафах серии CQE. Артикул r5smn88h принадлежит к серии RAM power и обеспечивает надёжную механическую фиксацию на верхней плоскости шкафа.

Назначение и область применения

Модуль надстроечный горизонтальный для CQE Ш800 Г800 DKC используется для монтажа магистральных шинопроводов на верхнюю часть шкафа управления. Он позволяет организовать доступ к токоведущим частям вводной секции без необходимости открывать корпус шкафа, что ускоряет обслуживание и снижает риск ошибок при подключении. Подходит для установки в шкафы шириной и глубиной 800 мм, типичные для распределительных устройств среднего уровня мощности.

Технические характеристики

• Тип изделия: Соединитель
• Форма: Горизонтальная
• Высота каркаса: 250 мм
• Подходящий размер шкафа: Ш800 × Г800 мм
• Материал: Сталь
• Серия: RAM power
• Артикул: r5smn88h

Совместимость и монтаж

Модуль совместим исключительно с шкафами серии CQE шириной 800 мм и глубиной 800 мм. Устанавливается на верхнюю крышку шкафа с помощью болтовых соединений. Для монтажа требуется предварительная подготовка отверстий в крыше шкафа - они должны соответствовать габаритам основания модуля. Монтаж выполняется до подключения шинопровода. После установки модуля необходимо проверить герметичность и жесткость крепления, чтобы избежать вибраций и перегрузок на контактные группы.

Преимущества

• Обеспечивает удобный доступ к шинопроводу без вскрытия шкафа
• Изготовлен из стали - обеспечивает прочность и долговечность
• Рассчитан на точное соответствие габаритам шкафов CQE Ш800 Г800
• Не требует специальных инструментов для установки

Ограничения применения

• Не предназначен для использования вне шкафов серии CQE
• Не рассчитан на нагрузки выше классических значений для НКУ - не применяется в качестве несущего элемента для тяжёлых шинопроводов
• Не имеет защиты от внешних воздействий (IP-класс не указан, не использовать во влажных или запылённых помещениях без дополнительной оболочки)
• Не поддерживает быстросъёмные соединения - все работы проводятся с отключением питания

Примеры использования

• Подключение магистрального шинопровода к вводному шкафу в цеховой распределительной системе
• Организация распределения энергии от главного щита к групповым шкафам через верхний проход
• Монтаж в промышленных объектах с ограниченным доступом сбоку - например, в плотно установленных рядках шкафов

Практические советы

• Перед установкой убедитесь, что крыша шкафа имеет достаточную толщину для надёжного крепления - минимальная рекомендованная толщина 1,5 мм
• Проверьте совпадение отверстий на модуле и шкафе перед затяжкой болтов - не допускайте перекосов
• После монтажа проведите контрольный осмотр контактов шинопровода - модуль не заменяет заземление, его необходимо выполнить отдельно
• Для длительной эксплуатации в условиях повышенной вибрации используйте контрящие гайки или антивибрационные прокладки
