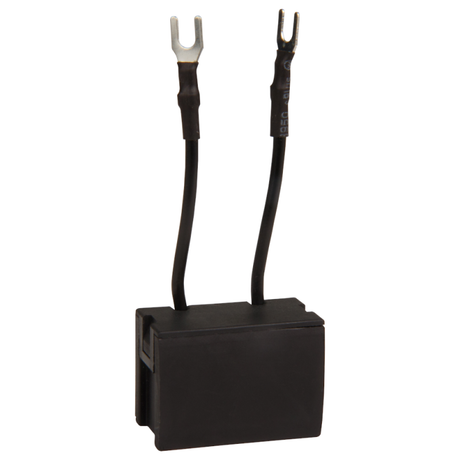

Модуль ограничения коммутационных перенапряжений OptiStart E LAEVN34 380-400В КЭАЗ (Курский электроаппаратный завод) 333086

Модуль ограничения коммутационных перенапряжений OptiStart E LAEVN34 380–400 В для контакторов LC1E40…95 предназначен для защиты катушки контактора от импульсных перенапряжений, возникающих при отключении. Этот модуль совместим с контактными аппаратами серии LC1E производства КЭАЗ и обеспечивает надёжную работу в промышленной автоматике.

Назначение и область применения

OptiStart E LAEVN34 380–400 В защищает катушку контактора от высоких напряжений, которые возникают при размыкании цепи питания катушки. Эти перенапряжения могут повредить электронику управления, вызвать дуговое замыкание в контактах или снизить срок службы самого контактора. Модуль применяется в системах автоматизации, где используются контакторы LC1E40, LC1E50, LC1E65, LC1E80, LC1E95 - например, на станках, конвейерах, насосных станциях и в системах вентиляции.

Технические характеристики

• Рабочее напряжение: 380–400 В переменного тока
• Совместим с контактными аппаратами серии LC1E40…95
• Устанавливается непосредственно на катушку контактора
• Не требует внешнего питания
• Работает в температурном диапазоне от –25 C до +70 C

Совместимость и монтаж

Modуль OptiStart E LAEVN34 380–400 В крепится прямо на корпус контактора LC1E40…95 через штыревой разъём катушки. Установка выполняется после отключения питания. Нельзя использовать с другими типами контакторов - даже если они имеют аналогичный класс мощности. Для правильной работы необходимо точно соответствовать модели контактора: LAEVN34 не подходит для LC1D, LC1K или других серий.

Преимущества

• Увеличивает срок службы катушки контактора за счёт гашения импульсов перенапряжения
• Снижает риск ложных срабатываний контроллеров из-за помех
• Имеет компактную форму - не занимает лишнее место в щите
• Не требует обслуживания и настройки

Ограничения применения

• Не предназначена для постоянного тока - работает только с переменным напряжением 380–400 В
• Не совместима с контактами меньшей мощности (LC1E09…32) - физически и электрически не подходит
• Не защищает от сетевых скачков напряжения - только от коммутационных импульсов внутри устройства
• Не следует применять в средах с повышенной запылённостью без дополнительной защиты IP

Примеры использования

• На промышленных станках с частотными преобразователями - предотвращает сбои в работе ПЛК
• В системах водоснабжения с автономными насосами - продлевает жизнь контакторов при частых включениях
• На конвейерных линиях с многочисленными пускателями - снижает количество отказов по причине пробоя катушки

Практические советы

• Перед установкой проверьте модель контактора - он должен быть именно LC1E40, LC1E50 и т.д. (не LC1D или LC1F)
• Убедитесь, что питание полностью отключено перед монтажом - даже малый ток может повредить модуль
• Если контактор часто срабатывает (более 10 раз/час), использование OptiStart E LAEVN34 380–400 В обязательно - это экономит затраты на замену
• Заменяйте модуль только оригинальным - аналоги могут иметь другие параметры сопротивления и не обеспечивать нужную защиту
