Модуль ограничения перенапр. MC1E RC 110-240В 25-38А SE MA382RC APC

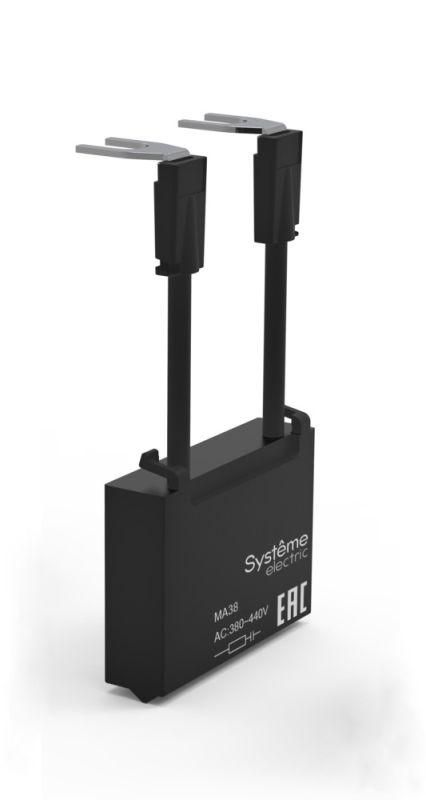

Модуль ограничения перенапряжения MC1E RC 110-240V 25-38A - это резистивно-ёмкостной фильтр, предназначенный для защиты электромагнитных устройств от импульсных скачков напряжения, возникающих при отключении катушек контакторов серий SystemePact MC1E. Бренд SE (Systeme) выпускает этот модуль как часть комплекта для надёжного управления нагрузками в промышленной автоматике, артикул ma382rc.

Назначение и область применения

Модуль ограничения перенапряжения MC1E RC 110-240V 25-38A защищает управляющие цепи и соседние электронные устройства от высокочастотных импульсов, которые возникают при выключении катушки контактора. Без него эти импульсы могут повредить контроллеры, сенсоры, PLC и другие чувствительные компоненты. Применяется исключительно совместно с контактными аппаратами системы SystemePact MC1E номиналом 25–38 А. Подходит для установки на станках, конвейерах, системах вентиляции и других объектах с частым включением/выключением электромагнитных нагрузок.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное рабочее напряжение: 110–240 В
• Тип элемента: R-C фильтр (резистивно-ёмкостной)
• Тип изделия: варистор (в составе RC-цепочки)
• Номинальный ток контактора: 25–38 А
• Тип монтажа: фронтальный (на корпус контактора)

Совместимость и монтаж

Модуль ограничения перенапряжения MC1E RC 110-240V 25-38A предназначен только для контакторов серии SystemePact MC1E. Устанавливается прямо на переднюю панель контактора - не требует внешних проводов или клемм. Совместим с контактными аппаратами, имеющими соответствующую посадочную площадку. Нельзя использовать с другими сериями контакторов, даже если они имеют аналогичный ток. Для правильной работы необходимо соблюдать полярность подключения: выводы модуля должны точно совпадать с метками на контакторе.

Преимущества

• Эффективно снижает уровень коммутационных перенапряжений до безопасных значений
• Увеличивает срок службы контактов контактора за счёт уменьшения дугового износа
• Защита чувствительной электроники от радиопомех, вызываемых отключением катушки
• Не требует внешнего питания - работает автономно
• Легко заменяемый и не требует сложной настройки

Ограничения применения

• Не применяется в цепях постоянного тока (DC)
• Не подходит для контакторов вне диапазона 25–38 А
• Запрещено использовать с контактами, рассчитанными на более чем 240 В AC
• Имеет задержку в отпускании контакта - время отключения возрастает в 1,5–2 раза, что недопустимо в быстродействующих системах
• Не является средством защиты от сетевых перенапряжений (молнии, скачки сети); нужен отдельный SPD

Примеры использования

• Станки с ЧПУ - защита плат управления от импульсов при отключении насосов и зажимов
• Автоматические линии сборки - предотвращение сбоев в работе датчиков и реле
• Системы кондиционирования - продление жизни реле контроля температуры
• Подъёмники и элеваторы - снижение количества отказов в управляющей электронике

Практические советы

• Обязательно проверьте соответствие модели контактора - модуль MC1E RC 110-240V 25-38A совместим только с SystemePact MC1E, а не с другими версиями MC
• При замене старого модуля используйте тот же артикул ma382rc - отличаются внутренние параметры RC-цепи, влияющие на скорость отпускания
• Если система реагирует медленно после включения - возможно, проблема в этом модуле: он намеренно замедляет отключение. Это нормально, но важно знать, чтобы не путать с неисправностью
• Не закрывайте модуль герметичными крышками - ему необходим доступ воздуха для теплоотвода
• Проверяйте целостность соединений ежегодно - окисление контактов снижает эффективность фильтрации
