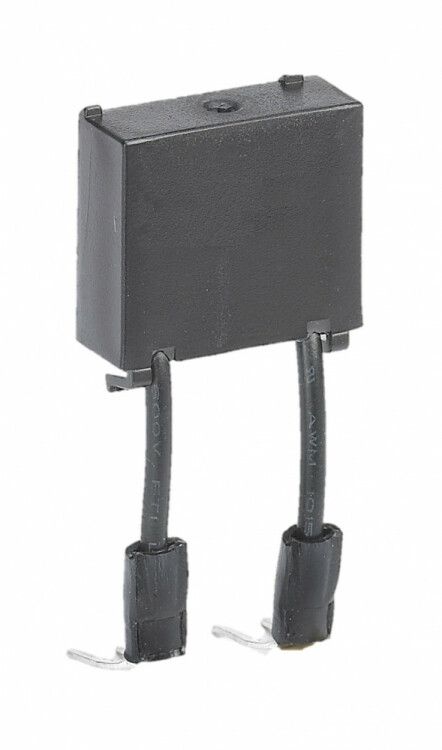

Ограничитель перенапряжения контакторов КМ-102 (80-95А) 110-240В_AC ОП-02 | 22209DEK |DEKraft APC

Ограничитель перенапряжения контакторов КМ-102 (80–95 А) 110–240 В AC ОП-02 от DEKraft предназначен для защиты катушки управления контактора от импульсных перенапряжений, возникающих при коммутации индуктивной нагрузки. Устройство устанавливается прямо на клеммы катушки и совместимо с контактными аппаратами серий КМ-102, обеспечивая долгую работу системы управления.

Назначение и область применения

Ограничитель перенапряжения контакторов КМ-102 (80–95 А) 110–240 В AC ОП-02 защищает обмотку управления контактора от высоковольтных импульсов, которые возникают при отключении катушек постоянного или переменного тока. Эти импульсы могут повредить изоляцию, вызвать пробой или преждевременный выход из строя контактора. Применяется там, где есть частые включения/выключения - например, в системах автоматизации, на конвейерах, насосных станциях, вентиляционных установках и других устройствах с индуктивной нагрузкой.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений
• Род тока: Переменный (AC)
• Номинальное напряжение питания: до 240 В
• Назначение: Резистивно-емкостное звено (RC-цепочка)
• Гарантийный срок: 36 месяцев
• Поддерживает контакторы с током катушки 80–95 А

Совместимость и монтаж

Ограничитель перенапряжения контакторов КМ-102 (80–95 А) 110–240 В AC ОП-02 подключается параллельно катушке управления контактора. Монтируется непосредственно на клеммы катушки - не требует дополнительных проводов или плат. Подходит для контакторов КМ-102 с рабочим током 80–95 А. Для правильной работы важно соблюдать полярность при подключении: один вывод ОП-02 соединяется с фазным проводом катушки, второй - с нулевым. Напряжение сети должно соответствовать 110–240 В AC - использование вне этого диапазона недопустимо.

Безопасность и стандарты

Устройство выполнено в соответствии с требованиями к электроизоляции и термической стойкости для промышленного оборудования. Гарантийный срок 36 месяцев подтверждает надежность материалов и сборки. Сертификация по международным стандартам (IEC, GOST) не указана - рекомендуется проверять соответствие нормам проекта перед применением в ответственных системах.

Преимущества

• Простая установка - подключение без дополнительной проводки
• Защита от скачков напряжения продлевает срок службы контактора
• Износостойкая RC-цепочка снижает уровень ЭМИ, улучшая стабильность управления
• Совместим с широким диапазоном напряжений (110–240 В AC)
• Не требует обслуживания после монтажа

Ограничения применения

• Не предназначена для постоянного тока (DC) - работает только с переменным током
• Не подходит для контакторов с током катушки ниже 80 А или выше 95 А
• Не заменяет полноценную систему защиты от грозовых перенапряжений
• Не рассчитана на длительное воздействие сверхнормативных напряжений (>240 В AC)
• Не следует использовать в средах с повышенной влажностью без дополнительной герметизации

Примеры использования

• Автоматизация производства: управление двигателями на конвейере через контакторы КМ-102
• Водоснабжение: включение/выключение насосов с частыми циклами
• Климатические системы: управление компрессорами и вентиляторами
• Энергоэффективные системы: предотвращение отказов в условиях частых пусков

Практические советы

• Перед установкой убедитесь, что напряжение на катушке контактора находится в пределах 110–240 В AC - иначе ОП-02 не будет работать эффективно
• Проверьте целостность изоляции катушки перед подключением ОП-02 - поврежденная обмотка может вывести ограничитель из строя
• При использовании нескольких контакторов - устанавливайте ОП-02 на каждый отдельно; последовательное подключение запрещено
• При замене контактора - всегда проверяйте, подходит ли новый аналог по току катушки (80–95 А); иначе ОП-02 окажется несовместим
• Храните устройство в сухом месте - даже при отсутствии активного использования, влага может повлиять на параметры RC-цепочки
