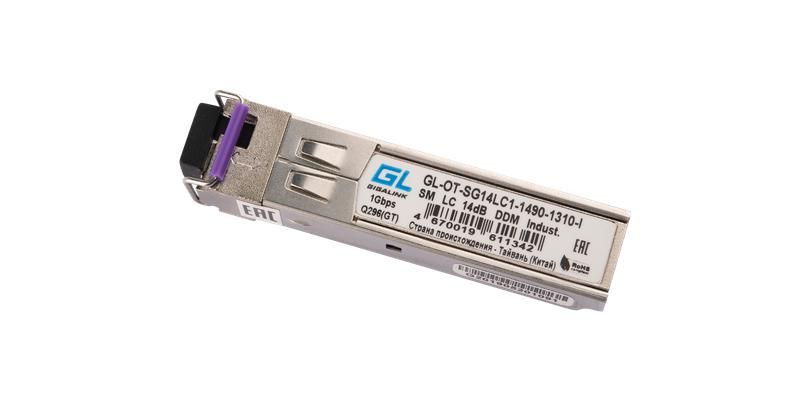

Модуль промышленный SFP WDM 1Гбит/с одно волокно SM LC Tx:1490/Rx:1310нм 14дБ до 20км -40град.C NIKOMAX GL-OT-SG14LC1-1490-1310-I GIGALINK

Модуль промышленный SFP WDM 1Гбит/с одно волокно SM LC Tx:1490/Rx:1310нм 14дБ до 20км -40град.C от бренда NIKOMAX - компактный оптический трансивер для передачи данных по одномодовому волокну на расстояние до 20 км без усиления сигнала. Подходит для промышленных сетей, где важны надежность и широкий температурный диапазон.

Назначение и область применения

Этот модуль предназначен для создания высокоскоростного соединения в оптоволоконных сетях Gigabit Ethernet. Он использует одну оптическую жилу для одновременной передачи и приёма данных за счёт технологии WDM (wavelength division multiplexing): передаёт сигнал на длине волны 1490 нм и принимает на 1310 нм. Это исключает необходимость прокладывать два волокна - экономит ресурсы и упрощает инфраструктуру.

Подходит для установки в коммутаторы, маршрутизаторы и оборудование ядра сети. Часто применяется в промышленных средах: на заводах, в системах автоматизации, на транспорте, в дата-центрах и удалённых пунктах связи.

Технические характеристики

• Скорость передачи: 1 Гбит/с
• Тип волокна: одномодовое (SMF)
• Передача (Tx): 1490 нм
• Приём (Rx): 1310 нм
• Диапазон дальности: до 20 км
• Выходная мощность: +3…+8 дБм (типичный уровень для 14 дБ бюджета)
• Чувствительность приёма: ≤ -23 дБм
• Рабочая температура: -40 C до +85 C
• Интерфейс: LC duplex
• Форм-фактор: SFP (mini GBIC)
• Поддержка DDM/DOM: да - мониторинг реального времени мощности, температуры и тока лазера
• Питание: 3.3 В
• Корпус: металлический, для защиты от ЭМИ и механических повреждений

Совместимость и монтаж

Модуль совместим с любым оборудованием, поддерживающим стандарт SFP и протокол Gigabit Ethernet. Убедитесь, что слот вашего коммутатора или маршрутизатора поддерживает WDM-трансиверы и имеет соответствующую прошивку.

Установка происходит вставкой в SFP-слот. Модуль поддерживает горячую замену - можно менять его без выключения питания оборудования. Перед установкой проверьте полярность волокна: TX на одной стороне должен быть соединён с RX на другой, и наоборот. Для правильной работы требуется один оптический кабель с двумя LC-коннекторами.

Безопасность и стандарты

Соответствует требованиям IEEE 802.3ah (1000BASE-BX10) и MSA SFF-8472 для DDM. Промышленный класс защиты обеспечивает отказоустойчивость в условиях повышенной вибрации, перепадов температуры и электромагнитных помех. Корпус из металла снижает влияние внешних ЭМ-возмущений.

Преимущества

• Работает на одном волокне - экономия материала и упрощение прокладки
• Широкий рабочий диапазон температур (-40…+85 C) - подходит для суровых условий
• DDM-мониторинг - позволяет диагностировать состояние канала без дополнительных устройств
• Горячая замена - минимизирует простои при обслуживании
• Металлический корпус - выше долговечность и устойчивость к помехам

Ограничения применения

• Не работает с многомодовым волокном - требует именно одномодового (SMF)
• Максимальная дальность - 20 км; при более длинных участках потребуется усилитель или repeater
• Не поддерживает скорость выше 1 Гбит/с - нельзя использовать для 10Gbps портов
• Требует точного согласования длин волн: на другом конце должен быть аналогичный модуль с обратными параметрами (Tx:1310 / Rx:1490)
• Не рекомендован для открытых улиц без защиты от влаги - хотя IP-класс не указан, он не является погружаемым

Примеры использования

• Подключение камеры видеонаблюдения на промышленной площадке к центральному серверу через 15 км одномодового кабеля
• Объединение двух зданий предприятия с помощью одного волокна вместо двух
• Связь между дата-центром и удалённым офисом без использования активного оборудования в промежуточной точке
• Автоматизация производства: связь PLC-контроллеров с HMI-панелью на расстоянии до 20 км

Практические советы

• Проверяйте, что на противоположном конце установлен модуль с обратной конфигурацией: Tx:1310 / Rx:1490 - иначе связь не будет работать
• Используйте качественные LC-патчи-корды с минимальными потерями - особенно важно на пределе дальности
• При первом запуске проверьте показатели DDM: мощность передачи должна быть >+3 дБм, приём - <-20 дБм. Если значения выходят за рамки - проверьте целостность волокна
• При монтаже в шкафу с высокой плотностью оборудования - учтите тепловыделение: модуль нагревается при работе, нужен достаточный воздушный зазор
• Запасной модуль храните в антистатической упаковке - чувствителен к ESD
