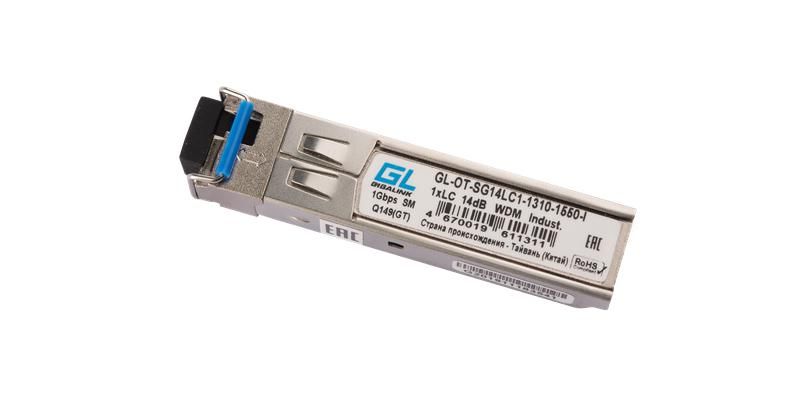

Модуль промышленный SFP WDM 1Гбит/с одно волокно SM LC Tx:1310/Rx:1550нм 14дБ до 20км -40град.C NIKOMAX GL-OT-SG14LC1-1310-1550-I GIGALINK

Модуль SFP WDM 1Гбит/с одно волокно SM LC Tx:1310/Rx:1550нм 14дБ до 20км -40град.C - компактный оптический трансивер бренда NIKOMAX, артикул gl-ot-sg14lc1-1310-1550-i, предназначен для передачи и приёма данных по одному волокну на расстояние до 20 км без усиления сигнала. Подходит для установки в коммутаторы, маршрутизаторы и оборудование центральных узлов сети.

Назначение и область применения

Этот модуль используется для создания высокоскоростных связей в сетях Gigabit Ethernet по одномодовому оптоволокну. Благодаря технологии WDM (Wavelength Division Multiplexing), он передаёт сигнал на длине волны 1310 нм и принимает - на 1550 нм, позволяя использовать одно физическое волокно вместо двух. Это снижает затраты на прокладку кабеля и упрощает структуру сети.

Подходит для:

• соединения удалённых точек доступа с центральным узлом;
• объединения серверных и дата-центров;
• сетей городской инфраструктуры, где важно экономить волокно;
• систем с требованием к надёжности в условиях перепадов температур.

Технические характеристики

• Скорость передачи: 1 Гбит/с
• Тип волокна: одномодовое (SM)
• Передача (Tx): 1310 нм
• Приём (Rx): 1550 нм
• Дальность: до 20 км
• Оптическая мощность: 14 дБ
• Рабочий температурный диапазон: -40 C до +85 C
• Интерфейс: LC (одиночный, стандарта SFP)
• Форм-фактор: SFP (mini-GBIC)
• DDM (Digital Diagnostic Monitoring): да - отслеживание температуры, оптической мощности передачи/приёма, тока лазера
• Корпус: металлический, для защиты от ЭМИ и механических повреждений

Совместимость и монтаж

Модуль совместим с любым оборудованием, поддерживающим стандарт SFP и протокол Gigabit Ethernet. Устанавливается в слот SFP коммутатора, маршрутизатора или другого активного устройства. Для работы требуется только один порт на каждом конце связи - один модуль отправляет на 1310 нм, второй - получает на 1550 нм (или наоборот, в зависимости от направления).

Установка происходит просто: модуль вставляется в слот до щелчка. Он поддерживает горячую замену - можно менять его без выключения питания оборудования. Перед установкой проверьте, чтобы тип волокна был именно одномодовым (SMF), а не многомодовым (MMF).

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3z для Gigabit Ethernet и MSA (Multi-Source Agreement) для форм-фактора SFP. Продукт сертифицирован на работу в экстремальных температурах, что делает его безопасным для использования вне помещений и в неотапливаемых шкафах. Наличие DDM позволяет своевременно выявлять отклонения в работе и предотвращать аварии.

Преимущества

• Экономия волокна: одна линия вместо двух за счёт WDM
• Высокая надёжность благодаря металлическому корпусу и широкому температурному диапазону
• Возможность мониторинга состояния через DDM - контроль мощности, температуры и тока лазера в реальном времени
• Поддержка горячей замены - минимизация простоев сети
• Стандартный форм-фактор SFP - совместим с большинством современных устройств

Ограничения применения

• Не работает с многомодовым волокном - необходимо точно соблюдать тип волокна (SMF)
• Требует парного модуля с обратными длинами волн (1310/1550) на другом конце; нельзя использовать два одинаковых модуля на одной линии
• Максимальная дальность - 20 км; при более длинных участках потребуется усилитель или repeater
• Не подходит для сетей выше 1 Гбит/с - например, для 10Gbps нужен XFP/SFP+ модуль

Примеры использования

• Подключение камеры видеонаблюдения на удалённой площадке к ЦОД через существующее одномодовое волокно
• Обеспечение связи между офисом и складом на расстоянии 15 км без прокладки второго кабеля
• Агрегация трафика от нескольких базовых станций в центральном узле мобильного оператора
• Создание резервной линии связи между двумя зданиями предприятия с использованием одного волокна

Практические советы

• При проектировании сети всегда используйте пару модулей: один с Tx:1310/Rx:1550, другой - с Tx:1550/Rx:1310. Они должны быть взаимно согласованы.
• Проверяйте качество спlices и connectors на волокне - потери свыше 3–4 дБ могут сделать связь нестабильной даже на 20 км.
• Используйте модуль только в оборудовании, которое поддерживает DDM - это позволит видеть текущие параметры в SNMP-мониторинге.
• При монтаже в холодных помещениях убедитесь, что оборудование прогрелось до рабочей температуры перед включением - особенно при температуре ниже -30 C.
• Храните запасные модули в сухом месте, избегая резких перепадов температур - это продлит срок службы.
