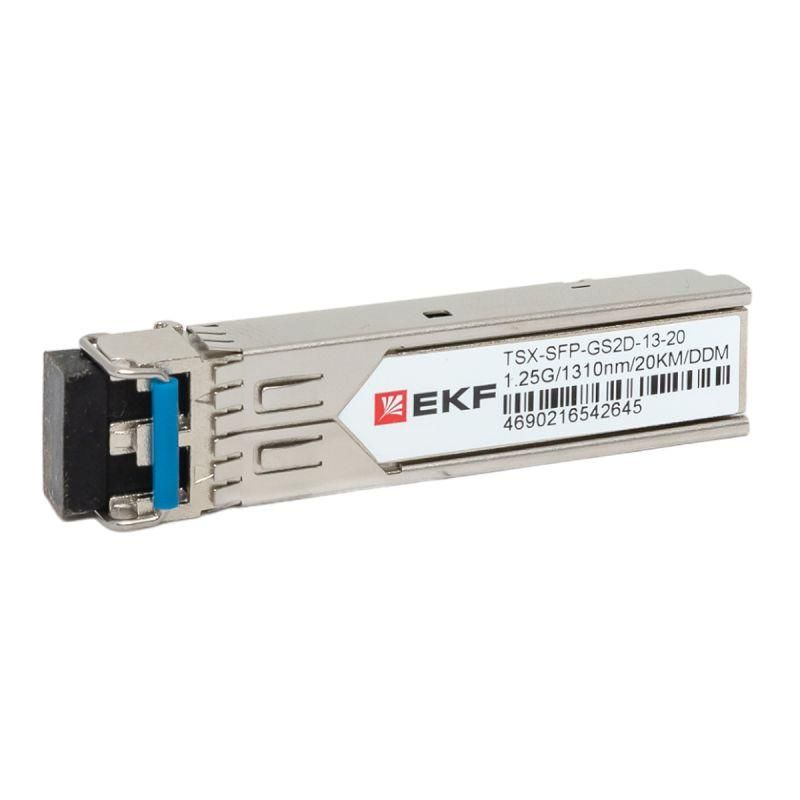

Модуль SFP 1.25Гб двойн. одномодовое оптоволокно 1310нм дальность 20км TSX EKF TSX-SFP-GS2D-13-20

Модуль оптический трансивер SFP 1,25 Гбит/с двойное одномодовое оптоволокно 1310 нм дальность 20 км TSX от EKF - компактный оптический модуль в форм-факторе SFP, предназначенный для передачи данных на расстояние до 20 км по одномодовому волокну. Артикул tsx-sfp-gs2d-13-20 подходит для установки в коммутаторы, маршрутизаторы и другое сетевое оборудование с поддержкой SFP.

Назначение и область применения

Модуль оптический трансивер SFP 1,25 Гбит/с двойное одномодовое оптоволокно 1310 нм дальность 20 км TSX предназначен для создания высокоскоростных оптических соединений между сетевыми устройствами. Он работает на скорости 1,25 Гбит/с и использует двухволоконную систему передачи - один волокно для передачи сигнала, второе - для приёма. Подходит для работы по протоколам Gigabit Ethernet, STM-8/OC-24 и 1G Fibre Channel. Применяется в корпоративных сетях, на объектах связи, в системах видеонаблюдения, на промышленных предприятиях и в центрах обработки данных, где требуется надёжная связь на расстояниях свыше 10 км.

Технические характеристики

• Форм-фактор: SFP (Small Form-factor Pluggable)
• Скорость передачи: 1,25 Гбит/с
• Тип волокна: одномодовое (SMF)
• Длина волны: 1310 нм
• Дальность передачи: до 20 км
• Интерфейс: LC duplex (два оптических порта)
• Работает с двойным волокном: TX и RX на отдельных волокнах
• Поддерживает протоколы: Gigabit Ethernet, STM-8/OC-24, 1G Fibre Channel

Совместимость и монтаж

Модуль оптический трансивер SFP 1,25 Гбит/с двойное одномодовое оптоволокно 1310 нм дальность 20 км TSX совместим с любым оборудованием, поддерживающим стандарт SFP и требующим оптическое подключение на 1,25 Гбит/с. Устанавливается в слот SFP без инструментов - просто вставьте модуль до щелчка. Для работы необходимы два одномодовых оптоволоконных кабеля с разъёмами LC. Обязательно проверьте, что на противоположной стороне канала установлен аналогичный или совместимый трансивер (например, также на 1310 нм и 20 км). Не устанавливайте этот модуль в устройства, рассчитанные исключительно на многомодовые волокна - он не будет работать.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3z для Gigabit Ethernet и MSA (Multi-Source Agreement) для форм-фактора SFP. Произведён в соответствии с нормами безопасности IEC 60950-1 и имеет сертификаты RoHS. Электромагнитная совместимость обеспечена в рамках EN 55032. Модуль не содержит опасных веществ и безопасен для эксплуатации в закрытых помещениях.

Преимущества

• Высокая дальность передачи - до 20 км без репитеров, что снижает затраты на инфраструктуру
• Стандартный форм-фактор SFP - легко заменить, обслуживать и менять при необходимости
• Устойчив к помехам - оптическая передача не чувствительна к электромагнитным воздействиям
• Энергоэффективность - потребление ниже, чем у медиальных решений на таких же расстояниях
• Производитель EKF - известный российский бренд с гарантией качества и доступными запчастями

Ограничения применения

• Не подходит для многомодового волокна - использование с MMF приведёт к потере сигнала
• Не работает на расстояниях более 20 км - сигнал ослабевает, возможны ошибки передачи
• Требует точного выравнивания оптических разъёмов LC - грязь или повреждение контактов вызывают сбои
• Не предназначен для работы при температуре выше +70 C или ниже –40 C - указанные пределы не должны превышаться
• Не поддерживает автоматическое согласование скоростей - должен использоваться только с оборудованием, работающим на 1,25 Гбит/с

Примеры использования

• Связь между зданиями кампуса через оптоволоконный кабель длиной 15–20 км
• Подключение серверного оборудования в ЦОД к удалённому хранилищу данных
• Обеспечение связи между пунктами видеонаблюдения и центральной станцией на промышленной площадке
• Агрегация каналов в городских сетях доступа (FTTx)
• Интеграция в системы SCADA на трубопроводах, железных дорогах и энергетических объектах

Практические советы

• Перед установкой всегда проверяйте целостность оптических разъёмов LC - используйте специальный микроскоп или проверочное устройство
• Закрывайте защитные колпачки на неиспользуемых портах - пыль и влага снижают качество сигнала
• При прокладке кабеля избегайте острых изгибов - радиус изгиба должен быть не менее 30 мм
• Убедитесь, что на обоих концах линии используются трансиверы с одинаковой длиной волны (1310 нм) и типом волокна
• Для диагностики подключения используйте оптический тестер - он покажет уровень мощности сигнала и наличие обрыва
• Модуль tsx-sfp-gs2d-13-20 от EKF можно использовать как замену оригинальному трансиверу - он полностью совместим с большинством популярных платформ
