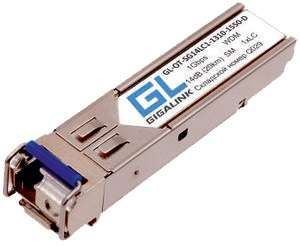

Модуль GIGALINK SFP, WDM, 1.25Гбит/c, одно волокноSM, LC, Tx:1310/Rx:1550 нм, DDM, 14 дБ (до 20 км)GL-OT-SG14LC1-1310-1550-D (GL-OT-SG14LC1-1310-1550-D) - ЭКО19909

Модуль SFP 1xLC 1.25 Гбит/с одно волокно SM Tx:1310/Rx:1550 нм 14 дБ DDM до 20 км от бренда GIGALINK - это компактный оптический трансивер для передачи данных по одномодовому волокну на расстояние до 20 км без усиления сигнала. Артикул gl-ot-sg14lc1-1310-1550-d подходит для коммутаторов, маршрутизаторов и оборудования центральных узлов сети.

Назначение и область применения

Модуль SFP 1xLC 1.25 Гбит/с одно волокно SM Tx:1310/Rx:1550 нм 14 дБ DDM до 20 км предназначен для создания одноволоконных оптических каналов в сетях Gigabit Ethernet. Он используется там, где необходимо передавать данные на значительное расстояние через одно волокно, экономя ресурсы волоконно-оптической линии. Подходит для подключения удалённых объектов к центральному узлу: между зданиями, на промышленных площадках, в городских сетях, в дата-центрах и серверных помещениях. Применяется в коммутаторах, маршрутизаторах и оборудовании уровня агрегации и ядра сети.

Технические характеристики

• Скорость передачи: 1,25 Гбит/с (1 Гб/с)
• Тип волокна: одномодовое (SMF)
• Передача: 1310 нм
• Приём: 1550 нм
• Дальность: до 20 км
• Усиление сигнала: +14 дБ (расчётная бюджетная мощность)
• Интерфейс: LC (одиночный порт)
• Форм-фактор: SFP (Mini-GBIC)
• Питание: 3,3 В
• Защита: IP20 (защита от прикосновений и ограниченной пыли)
• Цвет корпуса: металлик
• Поддержка DDM: да (Digital Diagnostic Monitoring - мониторинг температуры, оптической мощности передачи/приёма и тока лазера в реальном времени)
• Горячая замена: поддерживается

Совместимость и монтаж

Модуль SFP 1xLC 1.25 Гбит/с одно волокно SM Tx:1310/Rx:1550 нм 14 дБ DDM до 20 км совместим с любым устройством, поддерживающим стандарт SFP и требующим одноволоконного WDM-соединения. Устанавливается в слот SFP коммутатора или маршрутизатора. Для работы требуется соответствующий оптический кабель с разъёмом LC на обоих концах. На другом конце канала должен находиться аналогичный или симметричный модуль (Tx:1550/Rx:1310). Никаких адаптеров или активных элементов не требуется - модуль работает напрямую через волокно. Перед установкой проверьте, что ваше оборудование поддерживает WDM-модули и имеет свободный SFP-слот.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3z для Gigabit Ethernet. Защита IP20 предотвращает случайное прикосновение к контактам и защищает от крупной пыли, но не рассчитана на влагу или запылённые среды. Работает в условиях нормальной температуры и влажности - не предназначен для улицы или промышленных помещений с повышенными механическими нагрузками. Электромагнитная совместимость обеспечена металлическим корпусом.

Преимущества

• Экономия волокон: один канал вместо двух - передача и приём на одной жиле благодаря WDM-технологии
• DDM-мониторинг: возможность отслеживать состояние модуля без дополнительного оборудования
• Горячая замена: можно менять модуль без выключения сети
• Высокая надёжность: металлический корпус снижает влияние помех и продлевает срок службы
• Стандартный форм-фактор: совместим с широким спектром сетевых устройств

Ограничения применения

• Не работает с многомодовым волокном - только с одномодовым (SMF)
• Требует парного модуля на противоположном конце с обратными длинами волн (Tx:1550/Rx:1310)
• Не подходит для сетей выше 1 Гбит/с - максимальная скорость 1,25 Гбит/с
• IP20 не обеспечивает защиту от воды, пыли или перепадов температур - нельзя использовать вне закрытых помещений
• Не совместим с портами RJ45, SC, ST или другими типами разъёмов - только LC

Примеры использования

• Подключение офисного здания к центральному дата-центру на расстоянии 15 км
• Обеспечение связи между серверными комнатами в многоэтажном здании через существующее одномодовое волокно
• Создание резервной линии связи для промышленного контроллера на заводе
• Расширение сети провайдера без прокладки новых волокон

Практические советы

• Проверяйте полярность волокна: TX на одном конце должен соответствовать RX на другом. Для этого используйте модуль с обратными длинами волн (Tx:1550/Rx:1310)
• При монтаже избегайте резких изгибов волокна - радиус изгиба должен быть больше 30 мм
• Чистите разъёмы LC перед подключением - даже малые частицы пыли могут вызвать потерю сигнала
• Используйте DDM-данные для профилактики: если мощность приёма ниже -18 дБм, проверьте целостность волокна
• Артикул gl-ot-sg14lc1-1310-1550-d - единственный вариант в этой спецификации от GIGALINK; не путайте с моделями на 10 Гбит/с или с двойным волокном
