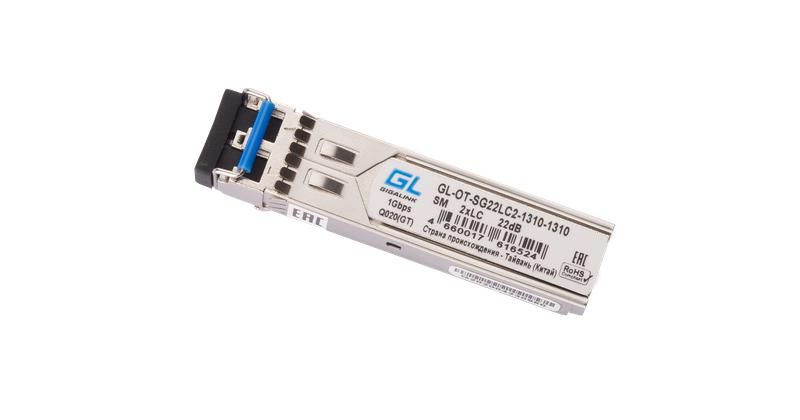

Модуль SFP 1Гбит/с два волокна SM 2xLC 1310нм 22дБ до 40км XD NIKOMAX GL-OT-SG22LC2-1310-1310 GIGALINK

Модуль SFP 1 Гбит/с два волокна SM 2xLC 1310 нм 22 дБ до 40 км XD - компактный оптический трансивер бренда NIKOMAX, артикул gl-ot-sg22lc2-1310-1310, предназначен для создания долгих одноволоконных связей между сетевым оборудованием без усиления сигнала.

Назначение и область применения

Этот модуль используется для передачи данных на скорости до 1,25 Гбит/с через одномодовое оптоволокно. Подходит для подключения коммутаторов, маршрутизаторов и роутеров в сетях уровня доступа, агрегации и ядра. Часто применяется в серверных помещениях, дата-центрах и на объектах с удаленными точками подключения - например, между зданиями предприятия или в городских сетях связи.

Технические характеристики

• Скорость передачи: до 1,25 Гбит/с
• Тип волокна: одномодовое (SMF)
• Длина волны: 1310 нм (передача и прием)
• Дальность действия: до 40 км
• Уровень выходной мощности: +2–+8 дБм (эквивалентно бюджету 22 дБ)
• Интерфейс: двойной LC (Duplex)
• Форм-фактор: SFP (Small Form-factor Pluggable)
• Поддержка DDM/DOM: да - мониторинг температуры, оптической мощности, тока лазера в реальном времени
• Корпус: металлический, защищённый от ЭМИ
• Работа при включенном питании: поддерживаются горячая замена и установка

Совместимость и монтаж

Модуль совместим с любым устройством, имеющим слот SFP и поддерживающим стандарта 1000BASE-LX/LH. Установка происходит просто: модуль вставляется в слот до щелчка, фиксируется защелкой. Для подключения используйте двухволоконный оптический кабель с разъемами LC/UPC. Перед установкой проверьте, что порт оборудования поддерживает именно этот тип трансивера - некоторые производители требуют сертифицированные модули. Артикул gl-ot-sg22lc2-1310-1310 работает без прошивки и не требует настройки.

Безопасность и стандарты

Соответствует требованиям IEEE 802.3z (1000BASE-LX) и SFF-8472 для DDM. Продукт соответствует RoHS по экологичности материалов. Напряжение питания: 3,3 В +-5%. Температурный диапазон работы: 0…+70 C. Хранение допускается при −40…+85 C.

Преимущества

• Высокая дальность - до 40 км без repeater’ов
• DDM-мониторинг позволяет диагностировать состояние канала без дополнительного оборудования
• Горячая замена снижает время простоя при обслуживании
• Металлический корпус повышает надежность и снижает влияние электромагнитных помех
• Стандартный форм-фактор SFP - легко найти аналоги и запчасти

Ограничения применения

• Не подходит для многомодового волокна - использование с MMF вызывает потерю сигнала и отказ связи
• Не рассчитан на работу ниже 0 C; при низких температурах возможны сбои
• Запрещено использовать с активными удлинителями или WDM-мультиплексорами без согласования параметров
• Не является гигабитным медиаконвертером - требуется уже работающий SFP-порт на стороне коммутатора

Примеры использования

• Связь между центральным офисом и распределенным пунктом управления на расстоянии 35 км
• Подключение IP-камер видеонаблюдения в удаленных зонах к центральному NVR через оптический канал
• Объединение серверных стоек в дата-центре, где медная проводка недопустима из-за помех
• Агрегация трафика от нескольких малых офисов к головному узлу оператора связи

Практические советы

• Перед установкой всегда проверяйте уровень затухания волокна - он не должен превышать 22 дБ, иначе сигнал будет теряться
• Чистите разъемы LC перед подключением - даже микроскопическая пыль может вызвать потери более 1 дБ
• Для длинных трасс (>30 км) рекомендуется применять кабели с минимальным коэффициентом затухания (например, G.652.D)
• При использовании в условиях повышенной влажности или перепадов температур убедитесь, что все соединения герметично закрыты
• Модуль SFP 1 Гбит/с два волокна SM 2xLC 1310 нм 22 дБ до 40 км XD можно менять в рабочем состоянии - но лучше делать это при сниженной нагрузке на сеть
