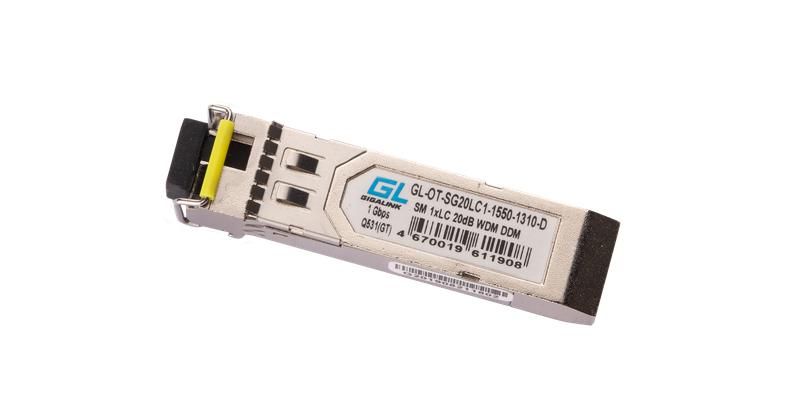

Модуль SFP WDM 1Гбит/с одно волокно SM LC Tx:1550/Rx:1310нм DDM 20дБ до 40км NIKOMAX GL-OT-SG20LC1-1550-1310-D GIGALINK

Модуль SFP WDM 1Гбит/с одно волокно SM LC Tx:1550/Rx:1310нм DDM 20дБ до 40км от бренда NIKOMAX (артикул gl-ot-sg20lc1-1550-1310-d) предназначен для передачи и приёма данных через одно оптоволокно на расстояние до 40 км без усиления сигнала. Подходит для установки в коммутаторы, маршрутизаторы и оборудование центров обработки данных.

Назначение и область применения

Этот модуль используется для создания высокоскоростных сетевых соединений в рамках Gigabit Ethernet. Он позволяет передавать данные на длине волны 1550 нм и одновременно принимать сигнал на 1310 нм - благодаря технологии WDM (wavelength division multiplexing) - использует одно волокно вместо двух. Это снижает затраты на прокладку кабеля и упрощает структуру сети.

Подходит для подключения удалённых объектов к центральному узлу: офисы, кампусы, точки сбора данных, базовые станции связи. Часто применяется в агрегационных и ядерных слоях сетей, а также в серверных помещениях и дата-центрах.

Технические характеристики

• Скорость передачи: 1 Гбит/с
• Тип волокна: одномодовое (SM)
• Передача (Tx): 1550 нм
• Приём (Rx): 1310 нм
• Дальность действия: до 40 км
• Оптическая мощность: 20 дБ (баланс передачи и приёма)
• Интерфейс: LC (одиночный, фиксирующийся зажим)
• Форм-фактор: SFP (Small Form-factor Pluggable)
• DDM: да - мониторинг температуры, оптической мощности передачи/приёма, тока лазера в реальном времени
• Корпус: металлический, для защиты от ЭМИ и механических повреждений
• Работа при включённом оборудовании: поддерживается (hot swap)

Совместимость и монтаж

Модуль совместим с любым устройством, поддерживающим стандарт SFP и требующим 1 Гбит/с по одномодовому волокну. Убедитесь, что порт вашего коммутатора или маршрутизатора поддерживает WDM-трансиверы с такими длинами волн (1550/1310 нм).

Установка: вставьте модуль в свободный SFP-слот до щелчка. Кабель LC-LC с одним волокном подключается к разъёму на лицевой стороне. Никаких дополнительных настроек не требуется - модуль автоматически определяется системой.

Обязательно проверьте полярность волокна: TX на одной стороне должен соответствовать RX на другой, и наоборот. Для этого сверьте цвета или метки на коннекторах.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3ah (Ethernet over Single Fiber) и MSA SFP. Продукт прошёл тестирование на термическую стабильность и EMC-совместимость. Металлический корпус обеспечивает экранирование от внешних электромагнитных помех.

Преимущества

• Экономия на кабеле: один волоконный канал заменяет два - снижаются расходы на прокладку и обслуживание
• Высокая надёжность: металлический корпус защищает от вибраций, перепадов температур и ЭМИ
• Мониторинг в реальном времени: DDM позволяет диагностировать проблемы до отказа - например, снижение мощности сигнала или перегрев
• Hot-swap: возможность замены без остановки сети - критично для бесперебойных систем
• Стабильная работа на максимальной дальности: 40 км при сохранении качества сигнала

Ограничения применения

• Не работает с многомодовым волокном - только с одномодовым (SMF)
• Требует точного соблюдения длин волн: если на другом конце установлен модуль с другими параметрами (например, Tx:1310/Rx:1550), связь не установится
• Не подходит для расстояний более 40 км - сигнал будет слишком ослаблен
• Не рекомендован для открытых улиц или помещений без кондиционирования: рабочая температура должна находиться в пределах спецификации производителя (обычно 0–70C)
• Не является источником питания - требует наличия совместимого оборудования с SFP-слотом

Примеры использования

• Подключение удалённого офиса к головному центру через существующее одномодовое волокно
• Связь между двумя дата-центрами на расстоянии 30–40 км
• Агрегация трафика от нескольких камер видеонаблюдения на выносном узле
• Заполнение последнего SFP-порта в коммутаторе без прокладки второго волокна

Практические советы

• Перед установкой проверьте, что на противоположном конце стоит модуль с обратными длинами волн: Rx:1550/Tx:1310 - иначе связь не будет работать
• Используйте качественные LC-патчи-корды с минимальными потерями - особенно важны на границе 40 км
• Читайте показания DDM через CLI или SNMP-интерфейс вашей системы: регулярный контроль мощности помогает избежать внезапного отказа
• Не трогайте оптический разъём LC голыми руками - пыль и жир снижают качество сигнала; закрывайте крышечку при хранении
• Если планируете использовать несколько таких модулей в одной системе - учтите, что они должны быть парными: каждый TX должен быть направлен на RX другого
