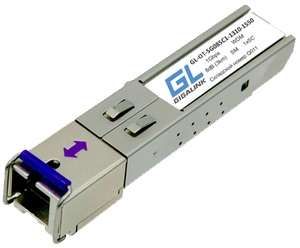

Модуль SFP WDM 155Mb/1.25Gb/s одно волокно SM SC Tx:1550/Rx:1310нм DDM 8дБ до 3км NIKOMAX GL-OT-SG08SC1-1550-1310-D GIGALINK ЭКО21082

Модуль SFP 1xSC 1.25 Гб/с 8 дБ WDM Tx:1550 нм/Rx:1310 нм до 3 км - компактный оптический трансивер бренда GIGALINK (арт. gl-ot-sg08sc1-1550-1310-d), предназначенный для передачи и приёма данных по одномодовому волокну на расстояние до 3 км без усиления сигнала. Подходит для использования в коммутаторах, маршрутизаторах и оборудовании центральных узлов сети.

Назначение и область применения

Модуль SFP 1xSC 1.25 Гб/с 8 дБ WDM Tx:1550 нм/Rx:1310 нм до 3 км используется для создания двухканального оптического соединения по одному волокну. Он передаёт сигнал на длине волны 1550 нм и принимает - на 1310 нм, позволяя двум устройствам обмениваться данными через одно волокно без перекрестных помех. Это особенно полезно там, где количество волокон ограничено.

Подходит для:

• соединения коммутаторов в сетях доступа, агрегации и ядра;
• подключения маршрутизаторов и серверов в дата-центрах;
• расширения существующих Gigabit Ethernet сетей без прокладки новых кабелей;
• систем, требующих надёжного и долговечного решения для средней дальности связи (до 3 км).

Технические характеристики

• Тип модуля: SFP (Mini-GBIC) - стандартизированная форма для установки в слоты коммутаторов и маршрутизаторов.
• Скорость передачи: 1.25 Гбит/с - совместима с Gigabit Ethernet.
• Тип разъёма: SC - круглый фиксирующийся оптический разъём, часто используемый в корпоративных сетях.
• Длина волны: передача - 1550 нм, приём - 1310 нм (WDM-технология).
• Дальность: до 3 км по одномодовому волокну.
• Усиление сигнала: не требуется - модуль работает без оптического усилителя.
• Питание: 3.3 В - стандартное напряжение для SFP-модулей.
• Защита: IP20 - защищён от контакта с пальцами и мелкими предметами, не предназначен для открытой установки вне оборудования.
• DDM/DOM: есть - поддержка мониторинга в реальном времени: температура, оптическая мощность передачи/приёма, ток лазера.
• Корпус: металлический - снижает ЭМИ, повышает механическую прочность и теплоотвод.

Совместимость и монтаж

Модуль SFP 1xSC 1.25 Гб/с 8 дБ WDM Tx:1550 нм/Rx:1310 нм до 3 км совместим с любым оборудованием, поддерживающим стандарт SFP и протокол Gigabit Ethernet. Устанавливается в слот SFP коммутатора или маршрутизатора - без инструментов, одним движением.

Важно:

• На другом конце линии должен быть аналогичный WDM-модуль с обратными длинами волн: Tx:1310 нм / Rx:1550 нм.
• Используйте только одномодовое волокно (SMF); многомодовое волокно не поддерживается.
• Не устанавливайте в оборудование, не поддерживающее DDM - мониторинг будет недоступен, но работа сохранится.
• Работает при «горячем» подключении - можно менять без выключения питания устройства.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3z для Gigabit Ethernet и соблюдает стандарты SFF-8472 для DDM-мониторинга. Напряжение питания 3.3 В безопасно для большинства современных плат. Защита IP20 исключает использование в условиях повышенной запылённости или влаги - для таких условий необходимы модули с более высокой степенью защиты.

Преимущества

• Экономия волокон: один канал вместо двух благодаря WDM-технологии.
• Высокая надёжность: металлический корпус снижает влияние ЭМИ и продлевает срок службы.
• Горячая замена: минимизация простоев при обслуживании сети.
• Встроенный мониторинг: возможность диагностики состояния канала без дополнительного оборудования.
• Совместимость с широким спектром оборудования: Cisco, Huawei, HPE, MikroTik и другие, поддерживающие SFP.

Ограничения применения

• Не работает с многомодовым волокном - только с одномодовым (SMF).
• Максимальная длина - 3 км; при больших расстояниях потребуется усилитель или другой тип модуля.
• Требует парного модуля с противоположными длинами волн на другом конце линии.
• Не предназначен для установки вне закрытого оборудования - IP20 не защищает от пыли, влаги или перепадов температур.
• Не поддерживает медные интерфейсы - только оптика.

Примеры использования

• Связь между этажами здания: коммутатор на первом этаже с этим модулем подключён к коммутатору на третьем этаже через одно волокно.
• Централизованное управление: серверный блок в дата-центре подключён к ядерному коммутатору на расстоянии 2,5 км.
• Объединение удалённых офисов: два здания связаны по одномодовому волокну, каждое имеет по одному такому модулю.

Практические советы

• Перед установкой проверьте, что на обоих концах линии установлены взаимно совместимые WDM-модули (Tx/Rx наоборот).
• Используйте качественные SC-патчи-корды с чистыми коннекторами - грязь на торце волокна снижает мощность сигнала.
• Через систему управления коммутатора следите за значениями DDM: если передаваемая мощность ниже -9 dBm или приёмная выше -1 dBm - возможна проблема с линией.
• При замене модуля всегда отключайте питание только самого коммутатора, если он не поддерживает горячую замену - даже если модуль её поддерживает.
• Артикул gl-ot-sg08sc1-1550-1310-d - точный идентификатор для заказа запасного модуля. Сохраняйте его при ремонте или масштабировании сети.
