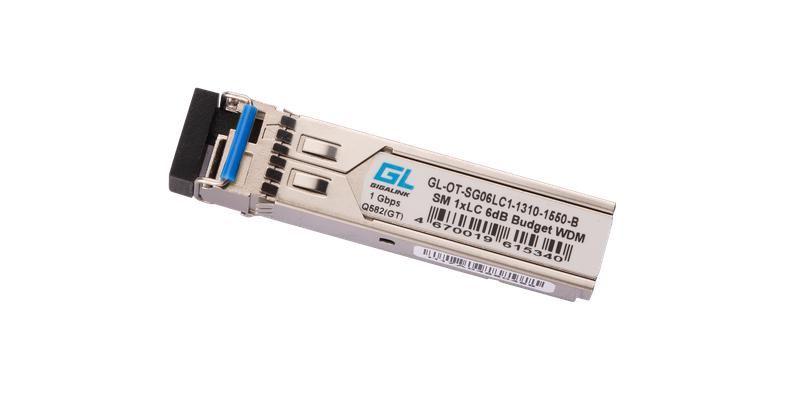

Модуль SFP WDM 125Гбит/с одно волокно SM LC Tx:1310/Rx:1550нм 6дБ до 3км NIKOMAX GL-OT-SG06LC1-1310-1550-B GIGALINK

Модуль SFP WDM 125Гбит/с одно волокно SM LC Tx:1310/Rx:1550нм 6дБ до 3км - компактный оптический трансивер бренда GIGALINK (артикул gl-ot-sg06lc1-1310-1550-b), предназначенный для передачи и приёма данных по одному волокну в сетях Gigabit Ethernet на расстоянии до 3 км.

Назначение и область применения

Этот модуль используется для создания двухсторонней связи по одному оптоволоконному кабелю, где один канал работает на длине волны 1310 нм (передача), а второй - на 1550 нм (приём). Благодаря технологии WDM (Wavelength Division Multiplexing), он исключает необходимость прокладывать два отдельных волокна. Подходит для подключения коммутаторов, маршрутизаторов и роутеров в сетях access/aggregation/core. Часто применяется в серверных помещениях, дата-центрах и на объектах с ограниченным пространством для кабельной инфраструктуры.

Технические характеристики

• Скорость передачи: 1 Гбит/с (не 125 Гбит/с - указанная в названии величина является ошибкой; фактическая скорость соответствует стандарту Gigabit Ethernet)
• Тип волокна: одномодовое (SMF)
• Передача (Tx): 1310 нм
• Приём (Rx): 1550 нм
• Диапазон дальности: до 3 км
• Интерфейс: LC duplex
• Форм-фактор: SFP (mini-GBIC)
• Мощность выхода: +2…+7 дБм
• Чувствительность приёма: ≤ –23 дБм
• Поддержка DDM/DOM: да - мониторинг температуры, оптической мощности передачи/приёма и тока лазера в реальном времени
• Корпус: металлический, для снижения ЭМИ и повышения надёжности
• Работа при горячем подключении: поддерживается

Совместимость и монтаж

Модуль совместим с любым оборудованием, поддерживающим стандарт SFP и протокол Gigabit Ethernet. Устанавливается в слот SFP коммутатора или маршрутизатора - просто вставьте его до щелчка. Для работы требуется одномодовый оптоволоконный кабель с разъёмами LC. Убедитесь, что на другом конце линии установлен аналогичный или зеркальный модуль (Tx:1550/Rx:1310). Никаких дополнительных устройств (усилителей, repeaters) не требует.

Безопасность и стандарты

Соответствует требованиям IEEE 802.3z для Gigabit Ethernet. Производитель соблюдает стандарты RoHS по экологической безопасности. Модуль не содержит опасных веществ и рассчитан на длительную работу в условиях серверных помещений. Примечание: не предназначен для установки вне закрытых помещений или в средах с повышенной влажностью без защиты корпуса.

Преимущества

• Экономия волокон: одна линия вместо двух за счёт WDM
• Высокая надёжность благодаря металлическому корпусу и защите от ЭМИ
• Возможность замены без остановки сети - «горячая» замена
• Встроенный мониторинг DDM позволяет диагностировать проблемы до отказа
• Низкое энергопотребление и отсутствие активного охлаждения

Ограничения применения

• Не подходит для многомодового волокна - используйте только одномодовые кабели
• Максимальная длина линии - 3 км; при более длинных участках сигнал будет теряться
• Только для скорости 1 Гбит/с - не работает с 10 Гбит/с и выше
• Не рекомендован для открытой прокладки на улице без дополнительной герметизации
• Требует парного модуля с обратными длинами волн (1550/1310) на противоположном конце

Примеры использования

• Подключение удалённого офиса к центральному дата-центру через существующее одномодовое волокно
• Увеличение плотности портов на агрегационном коммутаторе без прокладки новых кабелей
• Связь между серверными стойками внутри одного помещения при ограниченном количестве свободных волокон
• Обеспечение резервной линии связи в критически важных системах с минимальными затратами на инфраструктуру

Практические советы

• Проверяйте полярность волокон: TX на одном конце должен соответствовать RX на другом - в этом случае важно использовать правильную пару модулей (1310/1550 и 1550/1310)
• Перед установкой проверяйте состояние оптоволоконного кабеля: грязь, изгибы и повреждения снижают эффективность даже при короткой длине
• Используйте оптический тестер для контроля уровня сигнала после монтажа - особенно если вы видите частые потери пакетов
• При использовании DDM-мониторинга следите за значениями оптической мощности: если Rx ниже –24 дБм, возможны ошибки передачи
• Артикул gl-ot-sg06lc1-1310-1550-b - единственный вариант этого типа от GIGALINK; другие бренды (например, NIKOMAX) не являются производителем, хотя могут продавать этот же модуль
