Модуль оптический SFP, WDM, 155Mb/1, 25Gb/s - ЭКО27344 GIGALINK GL-OT-SG06SC1-1310-1550-B

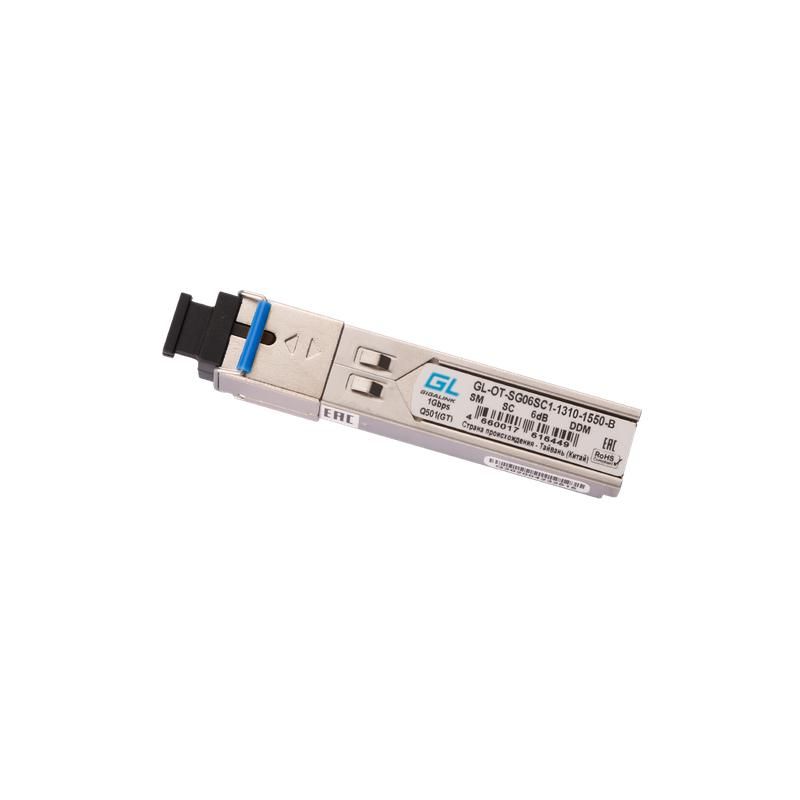

Модуль SFP 1xSC 1.25 Гбит/с 6 дБ WDM Tx:1310 нм/Rx:1550 нм до 3 км - компактный оптический трансивер бренда GIGALINK (арт. GL-OT-SG06SC1-1310-1550-B), предназначенный для передачи и приёма данных по одномодовому волокну на расстояние до 3 км без усиления сигнала. Подходит для установки в коммутаторы, маршрутизаторы и оборудование центральных узлов сети.

Назначение и область применения

Модуль SFP 1xSC 1.25 Гбит/с 6 дБ WDM Tx:1310 нм/Rx:1550 нм до 3 км используется для создания двухканального оптического соединения по одному волокну. Он передаёт сигнал на длине волны 1310 нм и принимает - на 1550 нм, позволяя использовать одну жилу волокна для обоих направлений передачи. Это экономит ресурсы волоконно-оптической магистрали и снижает затраты на прокладку кабеля.

Подходит для:

• соединения точек доступа с агрегационными коммутаторами;
• подключения серверов и хранилищ в дата-центре;
• объединения филиалов в городской сети;
• сетей Gigabit Ethernet, где важна плотная упаковка портов и минимизация числа волокон.

Технические характеристики

• Скорость передачи: 1.25 Гбит/с (Gigabit Ethernet);
• Форм-фактор: SFP (Small Form-factor Pluggable);
• Интерфейс: SC/PC - одиночный разъём с круглой защёлкой;
• Длина волны передачи (Tx): 1310 нм;
• Длина волны приёма (Rx): 1550 нм;
• Дальность: до 3 км по одномодовому волокну;
• Усиление: 6 дБ - уровень выходной мощности, достаточный для преодоления потерь на 3 км;
• DDM (Digital Diagnostic Monitoring): да - отслеживание температуры, оптической мощности передачи/приёма и тока лазера в реальном времени;
• Корпус: металлический - повышает надёжность и снижает ЭМИ;
• Горячая замена: поддерживается - можно менять без выключения оборудования.

Совместимость и монтаж

Модуль SFP 1xSC 1.25 Гбит/с 6 дБ WDM Tx:1310 нм/Rx:1550 нм до 3 км совместим с любым оборудованием, поддерживающим стандарт SFP и протокол Gigabit Ethernet. Установка происходит в слот SFP на коммутаторе или маршрутизаторе - просто вставьте модуль до щелчка. Разъём SC требует подключение кабеля с соответствующими адаптерами (SC/APC или SC/UPC). Для правильной работы важно, чтобы на другом конце линии был установлен аналогичный WDM-модуль с переставленными длинами волн: Tx:1550 нм / Rx:1310 нм.

Не используйте многомодовое волокно - модуль рассчитан исключительно на одномодовый кабель (SMF).

Безопасность и стандарты

Модуль GL-OT-SG06SC1-1310-1550-B соответствует требованиям IEEE 802.3z для Gigabit Ethernet и MSA (Multi-Source Agreement) по форм-фактору SFP. Продукт сертифицирован на соответствие EMC и безопасному уровню излучения лазера класса 1.

Преимущества

• Экономия волокон: один канал вместо двух благодаря WDM-технологии;
• Высокая надёжность: металлический корпус защищает от механических повреждений и помех;
• Контроль состояния: DDM позволяет диагностировать проблемы до отказа;
• Непрерывная работа: горячая замена не требует остановки сети;
• Стабильная дальность: 3 км обеспечиваются без активных элементов - только пассивная оптика.

Ограничения применения

• Работает только с одномодовым волокном - несовместим с многомодовым (MMF);
• Требует парного модуля на противоположном конце с обратными длинами волн (Tx:1550/Rx:1310);
• Не предназначен для расстояний более 3 км - потеря сигнала возрастёт, связь будет прерывистой;
• Не работает с устройствами, не поддерживающими DDM или SFP+ - только SFP-слоты 1.25 Гбит/с.

Примеры использования

• Связь между зданиями кампуса через существующую оптическую трассу с ограниченным количеством волокон;
• Подключение IP-камер к NVR через оптический канал в условиях сильных ЭМИ;
• Агрегация трафика от нескольких клиентских коммутаторов к центральному маршрутизатору в офисе;
• Обеспечение резервной связи между серверными стойками в дата-центре без прокладки новых кабелей.

Практические советы

• Перед установкой проверьте тип волокна - он должен быть SMF (Single Mode Fiber), а не MMF.
• Настройте мониторинг DDM в ПО вашего коммутатора - это позволит заранее заметить снижение мощности сигнала.
• Чистите разъёмы SC перед подключением - даже маленькая пыль вызывает значительные потери на 1.25 Гбит/с.
• Запомните: этот модуль - часть пары. На втором конце нужен такой же, но с перевёрнутыми длинами волн (Tx:1550/Rx:1310).
• Избегайте резких изгибов кабеля - радиус изгиба менее 30 мм может повредить световод и снизить качество связи.
