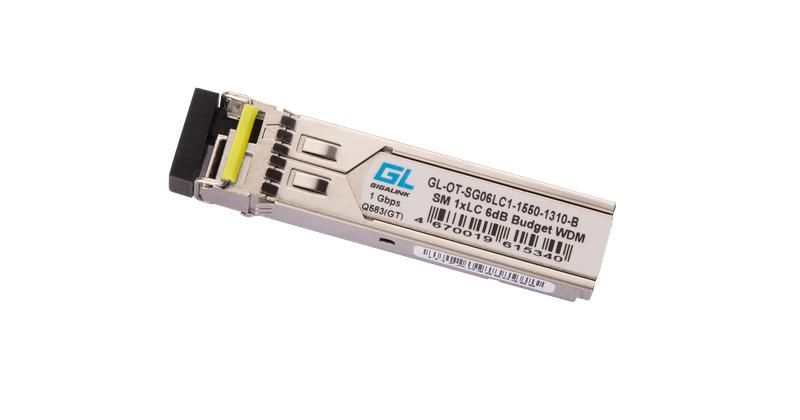

Модуль SFP WDM 125Гбит/с одно волокно SM LC Tx:1550/Rx:1310нм 6дБ до 3км NIKOMAX GL-OT-SG06LC1-1550-1310-B GIGALINK

Модуль SFP WDM 125Гбит/с одно волокно SM LC Tx:1550/Rx:1310нм 6дБ до 3км - компактный оптический трансивер бренда GIGALINK (артикул gl-ot-sg06lc1-1550-1310-b), предназначенный для передачи и приёма данных по одному волокну в сетях Gigabit Ethernet на расстоянии до 3 км.

Назначение и область применения

Этот модуль используется для создания двухсторонней связи по одному оптоволоконному кабелю, где один канал работает на длине волны 1550 нм (передача), а второй - на 1310 нм (приём). Благодаря технологии WDM (wavelength division multiplexing), он исключает необходимость прокладывать два отдельных волокна. Подходит для подключения коммутаторов, маршрутизаторов и роутеров в сетях access/aggregation/core. Часто применяется в серверных помещениях, дата-центрах и на магистральных участках городских сетей.

Технические характеристики

• Скорость передачи: 1 Гбит/с (1000 Mbps)
• Тип волокна: одномодовое (SMF)
• Передача (Tx): 1550 нм
• Приём (Rx): 1310 нм
• Диапазон дальности: до 3 км
• Интерфейс: LC duplex
• Форм-фактор: SFP (mini GBIC)
• Оптическая бюджетная мощность: 6 дБ
• Поддержка DDM/DOM: да - мониторинг температуры, оптической мощности передачи/приёма, тока лазера
• Корпус: металлический
• Работа при включенном оборудовании: горячая замена (hot-plug)

Совместимость и монтаж

Модуль совместим с любым устройством, поддерживающим стандарт SFP и протокол Gigabit Ethernet. Устанавливается в слот SFP коммутатора или маршрутизатора - просто вставьте его до щелчка. Для правильной работы необходимо, чтобы на другом конце линии был установлен аналогичный модуль с перекрёстными длинами волн (Tx:1310 / Rx:1550). Кабель должен быть одномодовым (SMF) с разъёмами LC. Не используйте многомодовые волокна - они не поддерживают требуемые длины волн и дальность.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3z для Gigabit Ethernet. Производитель гарантирует соответствие стандартам RoHS по экологической безопасности. Наличие DDM позволяет контролировать состояние оборудования и предотвращать аварийные ситуации из-за перегрева или потерь сигнала.

Преимущества

• Экономия волокна: одна линия вместо двух за счёт WDM
• Высокая надёжность благодаря металлическому корпусу и защите от ЭМИ
• Возможность замены без остановки сети - минимизация простоев
• Встроенный мониторинг DDM снижает затраты на обслуживание
• Стабильная работа на расстоянии до 3 км без усилителей

Ограничения применения

• Не подходит для расстояний более 3 км - сигнал будет теряться
• Требует парного модуля с противоположными длинами волн (1310/1550) на другом конце
• Не работает с многомодовыми волокнами (MMF) - возможна потеря связи
• Не предназначен для работы при температурах ниже 0C или выше +70C - указанные условия не указаны явно, но типовой диапазон SFP-модулей ограничен этим значением
• Не поддерживает скорости выше 1 Гбит/с - например, 10Gbps

Примеры использования

• Подключение удалённого офиса к центральному дата-центру через существующее одномодовое волокно
• Обеспечение связью между двумя зданиями на территории предприятия без прокладки второго кабеля
• Агрегация трафика от нескольких коммутаторов доступа к ядерному маршрутизатору
• Увеличение плотности портов в серверной за счёт экономии волокна

Практические советы

• Проверяйте, что на обоих концах линии используются модули с перекрёстными длинами волн: один - Tx:1550/Rx:1310, другой - Tx:1310/Rx:1550
• Используйте только качественные одномодовые волокна с минимальными потерями - особенно важно на границе максимальной дальности
• При установке не касайтесь оптического разъёма LC руками - пыль и жир нарушают передачу сигнала
• Через SNMP или CLI вашего коммутатора регулярно проверяйте показатели DDM: если мощность приёма падает ниже -24 дБм, стоит проверить целостность волокна
• Запасной модуль gl-ot-sg06lc1-1550-1310-b рекомендуется хранить в антистатическом пакете - даже при выключенном питании чувствителен к статике
