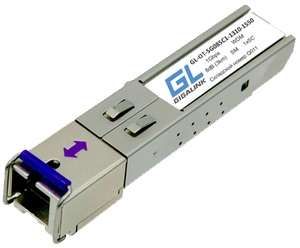

Модуль SFP, WDM, 155Mb/1,25Gb/s, одно волокно SM, SC, Tx:1550/Rx:1310 нм, DDM, 8 дБ (до 3 км) (GL-OT-SG08SC1-1310-1550-D - ЭКО21081 GIGALINK

Модуль SFP 1.25 Гбит/с, одно волокно SM SC, WDM Tx:1310/Rx:1550 нм, 8 дБ, до 3 км - компактный оптический трансивер от бренда GIGALINK (артикул GL-OT-SG08SC1-1310-1550-D), предназначенный для передачи данных по одномодовому волокну на расстояние до 3 км без усиления сигнала. Подходит для установки в коммутаторы, маршрутизаторы и оборудование центральных узлов сети.

Назначение и область применения

Модуль SFP 1.25 Гбит/с, одно волокно SM SC, WDM Tx:1310/Rx:1550 нм, 8 дБ, до 3 км используется для создания одноволоконных оптических каналов в сетях Gigabit Ethernet. Благодаря технологии WDM (wavelength division multiplexing), он передаёт сигнал на длине волны 1310 нм и принимает - на 1550 нм, позволяя использовать одно волокно для двух направлений связи. Это снижает затраты на прокладку кабеля и упрощает структуру сети.

Подходит для:

• соединения удалённых точек доступа с агрегационными коммутаторами;
• подключения серверов и хранилищ в дата-центре;
• объединения филиалов через существующую инфраструктуру одномодового волокна;
• сетей, где важно сохранить свободные порты и избежать лишнего кабеля.

Технические характеристики

• Скорость передачи: 1.25 Гбит/с (1 Гб/с);
• Тип волокна: одномодовое (SMF);
• Длина волн: передача - 1310 нм, приём - 1550 нм;
• Дальность: до 3 км;
• Усиление сигнала: 8 дБ (достаточно для 3 км без ретранслятора);
• Разъём: SC (стандартный оптический разъём с защёлкой);
• Форм-фактор: SFP (Mini-GBIC), совместим с любыми устройствами, поддерживающими этот стандарт;
• Питание: 3.3 В - стандартное напряжение для SFP-модулей;
• Защита: IP20 - против пыли и случайного контакта, не предназначено для улицы;
• Индикация: есть DDM (Digital Diagnostic Monitoring) - отображает температуру, мощность передачи/приёма, ток лазера через SNMP или CLI оборудования;
• Цвет корпуса: металлик - улучшенная теплопроводность и механическая жесткость.

Совместимость и монтаж

Модуль SFP 1.25 Гбит/с, одно волокно SM SC, WDM Tx:1310/Rx:1550 нм, 8 дБ, до 3 км вставляется в любой порт SFP/SFP+, который поддерживает 1 Гбит/с и имеет совместимый протокол. Убедитесь, что ваше оборудование (например, Cisco, MikroTik, Huawei, HPE) не блокирует сторонние модули - некоторые производители применяют whitelist.

При монтаже:

• Не прикладывайте усилие при вставке - модуль должен входить легко;
• Перед подключением закрывайте защитные колпачки на SC-коннекторе - предотвращает загрязнение;
• Проверьте полярность волокна: TX (передающий) на одной стороне должен соответствовать RX (приёмному) на другой - в WDM-системах это автоматически соблюдается, если вы используете пару таких же модулей;
• Замена возможна «на горячую» - без отключения питания коммутатора.

Безопасность и стандарты

Модуль соответствует стандартам IEEE 802.3z (Gigabit Ethernet over fibre) и SFF-8472 (DDM). Напряжение 3.3 В безопасно для большинства плат. Защита IP20 исключает использование вне помещений - не устанавливайте в шкафах на улице или в сырых помещениях без дополнительной герметизации.

Преимущества

• Экономия волокна - один кабель вместо двух благодаря WDM;
• Высокая надёжность - металлический корпус снижает ЭМИ и продлевает срок службы;
• Мониторинг в реальном времени - DDM позволяет диагностировать проблемы до отказа;
• Горячая замена - минимизирует простои при обслуживании;
• Низкое энергопотребление - 3.3 В, типичное для SFP, не требует специальных систем охлаждения.

Ограничения применения

• Не работает с многомодовым волокном - требуется именно одномодовое (SMF);
• Максимальная дальность - 3 км; при более длинных трассах нужен активный repeater или другая модель;
• Не поддерживает скорость выше 1 Гбит/с - нельзя использовать в 10 Гбит/с сетях;
• IP20 - не предназначен для открытой среды, влажности, перепадов температур;
• Только один порт - не является коммутатором или концентратором, требует наличия SFP-порта на оборудовании.

Примеры использования

• Связь между этажами здания: коммутатор на первом этаже с этим модулем подключён к аналогичному модулю на третьем - через одно волокно проходят данные в обоих направлениях;
• Подключение камеры видеонаблюдения на удалённом объекте к NVR через оптический канал;
• Агрегация нескольких потоков от малых офисов в центральный пункт с использованием одного волокна на каждый;
• Обеспечение резервного канала между двумя серверными комнатами в рамках одного дата-центра.

Практические советы

• Выбирая модуль, проверьте, что на другом конце тоже установлен WDM-трансивер с обратными длинами волн (Tx:1550 / Rx:1310) - иначе связь не будет работать;
• Частые причины сбоев - грязные SC-коннекторы. Промывайте их специальным средством и щёткой каждые 6–12 месяцев;
• Если DDM показывает низкую мощность приёма (< -20 дБм), проверьте целостность волокна и качество спlices/разъёмов;
• При планировании сети учтите, что модуль GL-OT-SG08SC1-1310-1550-D требует пары - один на каждом конце линии;
• Для долгосрочного хранения храните в оригинальной упаковке с защитными колпачками - даже кратковременная экспозиция пыли может повредить лазер.
