Модуль оптический SFP, WDM, 155Mb/1,25Gb/s - ЭКО27345 GIGALINK GL-OT-SG06SC1-1550-1310-B

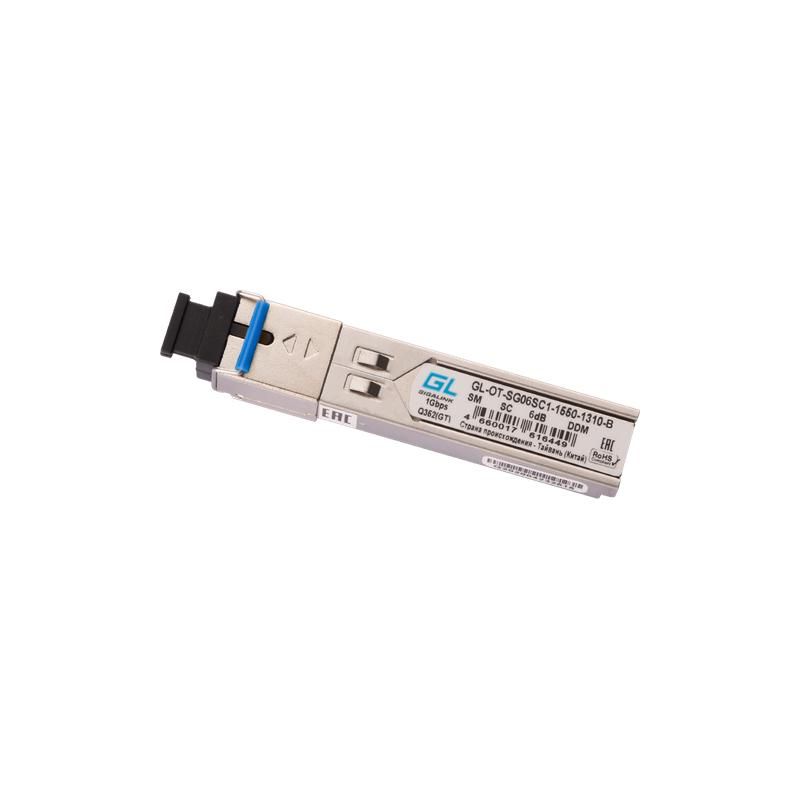

Модуль SFP 1xSC 1.25 Гбит/с 6 дБ WDM Tx:1550 нм/Rx:1310 нм до 3 км - компактный оптический трансивер бренда GIGALINK, предназначенный для передачи и приёма данных по одномодовому волокну на расстояние до 3 км без усиления сигнала. Артикул gl-ot-sg06sc1-1550-1310-b совместим с оборудованием, поддерживающим форм-фактор SFP, и применяется в сетях Gigabit Ethernet.

Назначение и область применения

Модуль SFP 1xSC 1.25 Гбит/с 6 дБ WDM Tx:1550 нм/Rx:1310 нм до 3 км используется для создания двухканальных оптических соединений между устройствами сети - например, между коммутаторами, маршрутизаторами или серверами. Благодаря технологии WDM (Wavelength Division Multiplexing), он одновременно передаёт сигнал на длине волны 1550 нм и принимает на 1310 нм, позволяя использовать одно волокно для двунаправленной связи. Это особенно полезно там, где количество волокон ограничено.

Подходит для:

• Агрегационных и ядерных узлов сети;
• Удалённых точек доступа;
• Серверных помещений и дата-центров;
• Локальных сетей с требованием к надёжности и плотности кабельной инфраструктуры.

Технические характеристики

• Скорость передачи: 1.25 Гбит/с (Gigabit Ethernet);
• Форм-фактор: SFP (Small Form-factor Pluggable);
• Интерфейс: SC (Single Connector) - одиночный оптический порт;
• Длина волны передачи (Tx): 1550 нм;
• Длина волны приёма (Rx): 1310 нм;
• Дальность действия: до 3 км по одномодовому волокну;
• Оптическая мощность: +6 дБм (типичная выходная мощность передатчика);
• Поддержка DDM/DOM: да - мониторинг температуры, оптической мощности передачи и приёма, тока лазера в реальном времени;
• Корпус: металлический - повышает механическую прочность и снижает ЭМИ;
• Работа при включённом питании: поддерживается - возможность горячей замены.

Совместимость и монтаж

Модуль SFP 1xSC 1.25 Гбит/с 6 дБ WDM Tx:1550 нм/Rx:1310 нм до 3 км совместим с любым оборудованием, поддерживающим стандарт SFP и протокол Gigabit Ethernet. Установка происходит в слот SFP на коммутаторе, маршрутизаторе или другом сетевом устройстве. Для подключения требуется одномодовое волокно с разъёмами SC/APC или SC/UPC - важно, чтобы тип физического контакта соответствовал требованиям оборудования.

Перед установкой проверьте:

• Чтобы ваше оборудование поддерживало WDM-модули (не все устройства работают с разными длинами волн на одном порте);
• Чтобы волокно не содержит изгибов радиусом менее 30 мм - это снижает потери сигнала;
• Чтобы на обоих концах канала использовались одинаковые типы модулей - TX/RX должны быть зеркально согласованы.

Безопасность и стандарты

Модуль gl-ot-sg06sc1-1550-1310-b соответствует стандартам IEEE 802.3z для Gigabit Ethernet и MSA (Multi-Source Agreement) для форм-фактора SFP. Поддержка DDM позволяет контролировать безопасные рабочие параметры лазера, предотвращая перегрев и перегрузку. Корпус защищает внутреннюю электронику от внешнего воздействия, однако сам модуль не имеет защиты от воды или пыли - не предназначен для открытых площадок.

Преимущества

• Экономия волокон: одна линия вместо двух благодаря WDM;
• Горячая замена: обслуживание без остановки сети;
• DDM-мониторинг: контроль состояния в реальном времени через SNMP или CLI;
• Металлический корпус: повышенная долговечность и устойчивость к помехам;
• Стандартный форм-фактор: широкая совместимость с оборудованием Cisco, Huawei, HPE, MikroTik и другими.

Ограничения применения

• Не работает с многомодовым волокном - только с одномодовым (SMF);
• Максимальная дальность - 3 км; при более длинных участках потребуется активное оборудование (регенератор, усилитель);
• Не подходит для сетей с частотой выше 1 Гбит/с - например, 10GbE;
• Требует точного согласования длин волн на обоих концах - нельзя смешивать с модулями на других длинах волн (например, 1310/1550 в обратном порядке);
• Не защищён от влаги и пыли - не используйте вне закрытых шкафов.

Примеры использования

• Связь между центральным офисом и удалённым филиалом на расстоянии 2.5 км через существующее одномодовое волокно;
• Подключение серверного стойки к агрегирующему коммутатору в дата-центре, когда свободны только два волокна, а нужны два направления;
• Обеспечение резервной линии связи между двумя коммутаторами без прокладки новых кабелей.

Практические советы

• Проверяйте полярность волокна: при подключении убедитесь, что TX одного модуля подключен к RX другого - и наоборот.
• Используйте капсулы для защиты SC-разъёмов при хранении - они легко загрязняются.
• При первом запуске проверьте показатели DDM: оптическая мощность приёма должна быть в диапазоне –18…–3 дБм для стабильной работы.
• Заменяйте модуль только при выключенном питании, если оборудование не поддерживает hot-swap - даже если модуль заявляет эту функцию, некоторые платформы её игнорируют.
• Для диагностики используйте команды CLI вашего оборудования (например, `show interface transceiver` в Cisco) - данные DDM помогут выявить проблемы до отказа.
