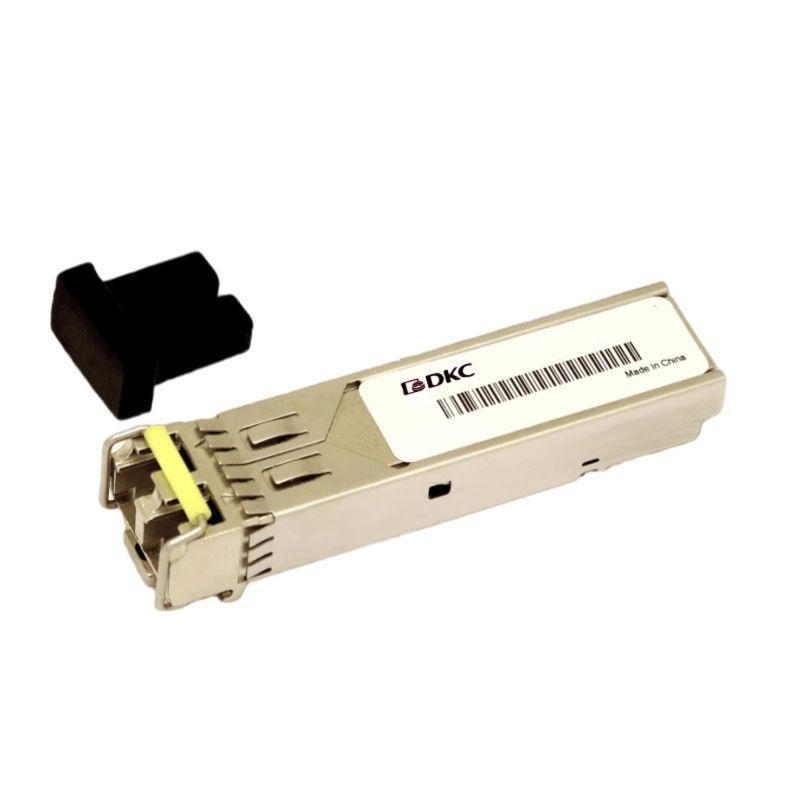

Промышленный 100M SFP трансивер, 100BaseFX, Разъем LC, 1310нм, 40км, single-mode, DDM, -40...+85⁰C, 3.3 В DC | N2010-IFSLH1310-40 DKC ДКС

Трансивер SFP 100BaseFX DKC (арт. n2010-ifslh1310-40) предназначен для передачи данных на расстояние до 40 км по одномодовому оптоволокну в условиях промышленной среды. Он совместим с оборудованием, поддерживающим стандарт 100BaseFX, и обеспечивает надежную работу при экстремальных температурах.

Назначение и область применения

Трансивер SFP 100BaseFX DKC (арт. n2010-ifslh1310-40) используется для связи между сетевыми устройствами - коммутаторами, маршрутизаторами, преобразователями интерфейсов - по оптоволоконному каналу. Применяется там, где требуется высокая помехоустойчивость и большая дальность передачи: промышленная автоматизация, транспорт, энергетика, системы видеонаблюдения на удалённых объектах. Подходит для построения точка-точка и звездообразных сетей на базе 100BaseFX.

Технические характеристики

• Стандарт: 100BaseFX (скорость передачи 100 Мбит/с, фактическая скорость - 155 Мбит/с из-за особенностей протокола)
• Длина волны: 1310 нм
• Тип волокна: одномодовое (single-mode)
• Максимальная дальность: 40 км
• Разъём: LC дуплексный
• Питание: 3.3 В постоянного тока
• Рабочий температурный диапазон: -40…+85 C
• Поддержка DDM: да (Digital Diagnostic Monitoring - контроль параметров сигнала в реальном времени)
• Интерфейсы: PECL (вход/выход), TTL (обнаружение сигнала)
• Горячая замена: поддерживается

Совместимость и монтаж

Трансивер SFP 100BaseFX DKC (арт. n2010-ifslh1310-40) устанавливается в любой слот SFP/SFP+, соответствующий стандарту IEEE 802.3u. Убедитесь, что порт устройства поддерживает 100BaseFX - не все SFP-порты работают с этим стандартом. Для монтажа:

• Выключите питание оборудования перед установкой (хотя поддерживается горячая замена, рекомендуется соблюдать осторожность в промышленных системах).
• Установите трансивер в слот до щелчка - он фиксируется механически.
• Подключите оптоволоконный кабель с разъёмами LC-APC или LC-UPC - важно использовать одинаковый тип полировки на обоих концах.
• Не перегибайте волокно радиусом менее 30 мм.

Безопасность и стандарты

Трансивер SFP 100BaseFX DKC (арт. n2010-ifslh1310-40) соответствует требованиям безопасности IEC 60950-1 и EMC EN 55032/EN 55024. Работает в соответствии с MSA (Multi-Source Agreement) для форм-фактора SFP. Нет сертификата ATEX или IECEx - не предназначен для взрывоопасных зон.

Преимущества

• Широкий диапазон рабочих температур (-40…+85 C) позволяет применять в суровых климатических условиях - на открытых площадках, в цехах с перепадами температур.
• DDM-диагностика позволяет отслеживать мощность передачи, напряжение питания и температуру модуля - снижает время простоя при обслуживании.
• Поддержка TTL-сигнала обнаружения светового потока упрощает интеграцию с контроллерами и PLC.
• Форм-фактор SFP обеспечивает компактность и возможность быстрой замены без отключения всего оборудования.

Ограничения применения

• Не работает с многомодовым волокном - использование такого кабеля приведёт к потере сигнала за несколько сот метров.
• Не поддерживает Gigabit Ethernet - максимальная скорость - 100 Мбит/с.
• Требует внешнего источника питания 3.3 В - не автономен; не подходит для устройств с другим напряжением без буферного преобразователя.
• Не имеет защиты от перенапряжений на оптическом порте - необходимо использовать грозозащиту на линии, если кабель проходит вне помещений.

Примеры использования

• Связь между промышленным коммутатором и HMI-панелью на расстоянии 35 км в трубопроводной сети.
• Передача данных от камеры наблюдения на удалённой АЗС к серверу управления.
• Обмен сигналами между двумя станциями на железнодорожной линии, где электромагнитные помехи исключают медные кабели.
• Интеграция в систему SCADA на тепловой электростанции с использованием существующего одномодового волокна.

Практические советы

• Проверьте длину волокна перед установкой - при 40 км используйте только качественные одномодовые кабели с минимальными потерями (≤0.35 дБ/км на 1310 нм).
• Чистите разъёмы LC перед подключением - даже микроскопическая пыль вызывает значительные потери сигнала на такой дистанции.
• Если вы используете активные элементы (например, repeater или multiplexer), убедитесь, что они совместимы с 100BaseFX и 1310 нм.
• Для длительной работы при t > +70 C рекомендуется обеспечить принудительное охлаждение корпуса устройства, куда установлен трансивер.
• Сохраняйте документацию DDM - она поможет при диагностике проблем с уровнем сигнала без доступа к линии.
