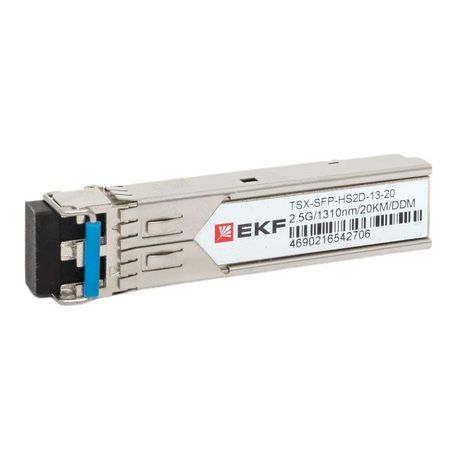

Модуль SFP SFP-HS2D-13-20 2.5Гб двойн. одномодовое оптоволокно 1310нм дальность 20км TSX EKF TSX-SFP-HS2D-13-20

Модуль SFP SFP-HS2D-13-20 2,5 Гбит двойное одномодовое оптоволокно 1310нм дальность 20км - это компактный оптический трансивер от EKF серии PROxima, предназначенный для передачи данных на расстояние до 20 км по одномодовому волокну. Артикул tsx-sfp-hs2d-13-20 совместим с оборудованием, поддерживающим формат SFP, и применяется в сетях высокой надежности.

Назначение и область применения

Модуль SFP SFP-HS2D-13-20 2,5 Гбит двойное одномодовое оптоволокно 1310нм дальность 20км предназначен для создания точечных оптических соединений между коммутаторами, маршрутизаторами и другим сетевым оборудованием. Он работает на скорости 2,5 Гбит/с и использует длинноволновое излучение 1310 нм, что обеспечивает устойчивую связь на расстоянии до 20 километров. Подходит для промышленных сетей, систем видеонаблюдения, телекоммуникационных магистралей и объектов с удалёнными узлами связи.

Технические характеристики

• Скорость передачи данных: 2,5 Гбит/с
• Тип волокна: одномодовое
• Длина волны: 1310 нм
• Максимальная дальность: 20 км
• Форм-фактор: SFP (Small Form-factor Pluggable)
• Материал корпуса: металл (алюминий)
• Материал втулки: металл
• Поддерживаемые протоколы: STM-8/OC-24, Gigabit Ethernet

Совместимость и монтаж

Модуль SFP SFP-HS2D-13-20 2,5 Гбит двойное одномодовое оптоволокно 1310нм дальность 20км вставляется в слот SFP любого совместимого устройства - коммутатора, маршрутизатора или серверного адаптера. Для работы требуется подключение к одномодовому оптоволокну с разъёмом LC. Убедитесь, что порт оборудования поддерживает скорость 2,5 Гбит/с и режим работы на 1310 нм. Модуль не требует внешнего питания - питание получает через слот SFP. Установка и замена возможны при работающем оборудовании (hot-plug).

Безопасность и стандарты

Производитель EKF соблюдает требования к электромагнитной совместимости и термостойкости, соответствующие промышленным стандартам. Модуль tsx-sfp-hs2d-13-20 не имеет сертификата IP, так как предназначен для установки внутри защищённых шкафов. Не подлежит использованию во взрывоопасных зонах без дополнительной защиты корпуса.

Преимущества

• Металлический корпус и втулка обеспечивают прочность и долговечность при вибрациях и перепадах температур
• Стандартный формат SFP позволяет легко менять модули без замены всего оборудования
• Использование 1310 нм снижает потери сигнала на длинных участках одномодового волокна
• Работает с существующими сетями Gigabit Ethernet и STM-8 без доработки инфраструктуры

Ограничения применения

• Не подходит для многомодового волокна - использование с ним вызывает значительную потерю мощности сигнала
• Максимальная дальность 20 км достигается только при качественном одномодовом волокне без изгибов и плохих соединений
• Не предназначен для работы при температурах ниже -10C и выше +70C - проверьте условия эксплуатации вашего оборудования
• Требуется наличие LC-разъёмов на обоих концах волокна; адаптеры не входят в комплект

Примеры использования

• Связь между центральным офисом и удалённым складом на расстоянии 15–20 км
• Передача видео с камер наблюдения с промзоны на пункт управления
• Обмен данными между станциями на железнодорожной линии
• Подключение удалённых базовых станций мобильной сети

Практические советы

• Проверяйте тип волокна перед установкой - модуль SFP SFP-HS2D-13-20 2,5 Гбит двойное одномодовое оптоволокно 1310нм дальность 20км не будет работать с многомодовым волокном
• Используйте чистый LC-коннектор и регулярно очищайте его - грязь на фибре снижает качество сигнала даже на малых расстояниях
• Учитывайте бюджет затухания: при 20 км допустимо суммарное затухание до 19–21 дБ, включая спlices и разъёмы
• При замене старого модуля на новый - сверьте длину волны и скорость. Несовпадение этих параметров приведёт к отказу связи
• Эта модель от EKF серии PROxima рассчитана на промышленную среду - лучше использовать её там, где важна механическая устойчивость, а не просто экономия стоимости
