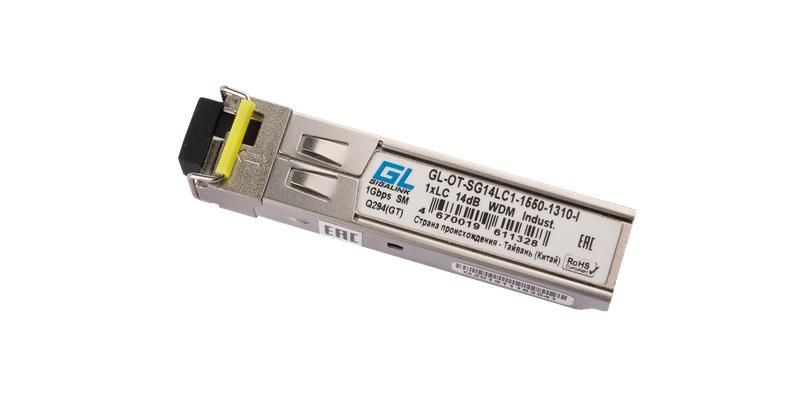

Модуль промышленный SFP WDM 1Гбит/с одно волокно SM LC Tx:1550/Rx:1310нм 14дБ до 20км -40град.C NIKOMAX GL-OT-SG14LC1-1550-1310-I GIGALINK

Модуль промышленный SFP WDM 1Гбит/с одно волокно SM LC Tx:1550/Rx:1310нм 14дБ до 20км -40град.C - компактный оптический трансивер от бренда NIKOMAX, реализованный по артикулу gl-ot-sg14lc1-1550-1310-i, предназначен для передачи и приёма данных по одномодовому волокну на расстояние до 20 км без усиления сигнала. Подходит для промышленных сетей, где важны надёжность и широкий температурный диапазон.

Назначение и область применения

Этот модуль используется для создания высокоскоростного соединения между сетевыми устройствами - коммутаторами, маршрутизаторами, роутерами - через единственную оптоволоконную линию. Он применяется там, где необходимо сохранить два канала связи (передача и приём) на одной жиле волокна, экономя ресурсы и снижая стоимость прокладки. Часто встречается в промышленных системах: АСУ ТП, системы видеонаблюдения, автоматизированные цеха, дата-центры, объекты с удалёнными точками подключения.

Технические характеристики

• Скорость передачи: 1 Гбит/с
• Тип волокна: одномодовое (SMF)
• Передача (Tx): 1550 нм
• Приём (Rx): 1310 нм
• Диапазон дальности: до 20 км
• Оптическая мощность: 14 дБ
• Рабочая температура: от -40 C до +85 C
• Интерфейс: LC (одиночный, фиксирующийся зажим)
• Форм-фактор: SFP (Small Form-factor Pluggable)
• Поддержка DDM: да (мониторинг в реальном времени - мощность, температура, ток лазера)
• Корпус: металлический, для защиты от ЭМИ и механических повреждений
• Поддержка горячей замены: да

Совместимость и монтаж

Модуль совместим с любым оборудованием, поддерживающим стандарт SFP и протокол Gigabit Ethernet. Устанавливается в слот SFP коммутатора или маршрутизатора - просто вставьте его до щелчка. Для работы требуется только один оптоволоконный кабель с разъёмом LC. Перед установкой проверьте, чтобы тип волокна был именно одномодовым (SMF), а не многомодовым. Неправильная совместимость волокна приведёт к потере сигнала. Горячая замена возможна, но рекомендуется соблюдать правила ESD-защиты при работе с модулем.

Безопасность и стандарты

Модуль соответствует требованиям промышленной эксплуатации: работает в экстремальных условиях, защищён от электромагнитных помех благодаря металлическому корпусу. Применяет стандартизированную форму SFP, что гарантирует безопасность подключения и совместимость с сертифицированными портами. Не содержит радиоактивных или опасных компонентов. Не требует специальных мер безопасности при обслуживании, кроме обычных правил работы с оптическими компонентами - не смотреть напрямую в активный разъём LC.

Преимущества

• Использование одного волокна вместо двух - снижение затрат на прокладку и обслуживание
• Широкий рабочий температурный диапазон (-40…+85 C) - подходит для улицы, холодных цехов, шахт
• DDM-мониторинг - возможность диагностики состояния линии без отключения оборудования
• Металлический корпус - повышенная долговечность и устойчивость к вибрациям
• Горячая замена - минимизация простоев при ремонте или модернизации

Ограничения применения

• Не работает с многомодовым волокном - обязательно использование одномодового (SMF)
• Максимальная длина - 20 км; при более длинных линиях сигнал будет теряться даже при идеальных условиях
• Требует совпадения полярности на обоих концах линии - TX на одном конце должен соответствовать RX на другом
• Не подходит для передачи видео в 4K или других сервисов с очень высокой задержкой - ограничен скоростью 1 Гбит/с
• Не имеет встроенного питания - питание получает от слота коммутатора, поэтому не используйте с несовместимыми или слабыми платформами

Примеры использования

• Подключение камеры наблюдения на промышленной площадке к центральному серверу через 15–18 км оптоволокна
• Обеспечение связи между двумя зданиями завода, где проложено только одно волокно
• Агрегация трафика от нескольких PLC-устройств в дата-центр с использованием одного оптического канала
• Связь между удалённой насосной станцией и SCADA-системой в условиях сурового климата

Практические советы

• Проверяйте цвет маркировки волокна: одномодовое обычно жёлтое, многомодовое - оранжевое или красное
• При монтаже избегайте резких перегибов волокна - минимальный радиус изгиба 30 мм
• Используйте защитные колпачки на разъёмах LC при хранении и транспортировке
• При первом запуске проверьте показатели DDM: переданная мощность должна быть выше -10 дБм, приём - ниже -23 дБм
• Если вы планируете использовать несколько таких модулей в одной системе - убедитесь, что все они используют пару 1550/1310 нм, а не другие WDM-диапазоны
• Заменяйте модуль только при отключённом питании, если оборудование не поддерживает горячую замену
