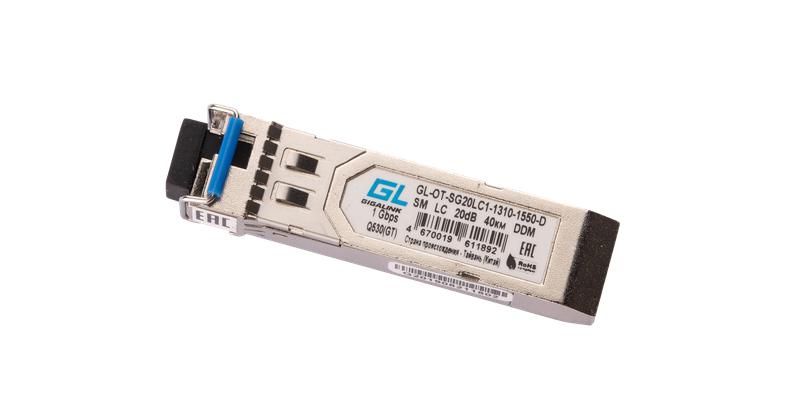

Модуль SFP WDM 1Гбит/с одно волокно SM LC Tx:1310/Rx:1550нм DDM 20дБ до 40км NIKOMAX GL-OT-SG20LC1-1310-1550-D GIGALINK

Модуль SFP WDM 1Гбит/с одно волокно SM LC Tx:1310/Rx:1550нм DDM 20дБ до 40км от бренда NIKOMAX (артикул gl-ot-sg20lc1-1310-1550-d) - компактный оптический трансивер для передачи данных по одному волокну на расстояние до 40 км без усиления сигнала. Подходит для коммутаторов, маршрутизаторов и оборудования центральных узлов сети.

Назначение и область применения

Модуль SFP WDM 1Гбит/с одно волокно SM LC Tx:1310/Rx:1550нм DDM 20дБ до 40км используется для создания двухсторонней связи по одному оптоволоконному кабелю. Он передаёт сигнал на длине волны 1310 нм и принимает - на 1550 нм, позволяя избежать необходимости прокладывать два волокна. Применяется в сетях Gigabit Ethernet для соединения удалённых точек: между зданиями, на магистральных участках, в дата-центрах, при подключении базовых станций или серверных помещений.

Технические характеристики

• Скорость передачи: 1 Гбит/с
• Тип волокна: одномодовое (SM)
• Передача (Tx): 1310 нм
• Приём (Rx): 1550 нм
• Дальность действия: до 40 км
• Оптическая мощность: 20 дБ
• Интерфейс: LC
• Форм-фактор: SFP (mini-GBIC)
• Поддержка DDM: да (мониторинг температуры, мощности передачи/приёма, тока лазера)
• Корпус: металлический
• Работа при включенном оборудовании: поддерживается ("горячая" замена)

Совместимость и монтаж

Модуль SFP WDM 1Гбит/с одно волокно SM LC Tx:1310/Rx:1550нм DDM 20дБ до 40км совместим с любым устройством, поддерживающим стандарт SFP и протокол Gigabit Ethernet. Устанавливается в слот SFP коммутатора, маршрутизатора или другого сетевого оборудования. Для работы требуется одномодовый оптоволоконный кабель с разъёмами LC. Перед установкой проверьте, что порт оборудования поддерживает WDM-модули и не имеет ограничений по длинам волн. Горячая замена возможна, если оборудование поддерживает эту функцию - её наличие указывается в документации к устройству.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3z для Gigabit Ethernet и MSA (Multi-Source Agreement) для форм-фактора SFP. Защита от перегрева и перегрузки реализована внутренними схемами управления. Наличие DDM позволяет оперативно выявлять отклонения в работе, предотвращая аварии. Электромагнитная совместимость обеспечена металлическим корпусом.

Преимущества

• Экономия волокна: один кабель вместо двух за счёт WDM технологии
• Дальность до 40 км без repeater’ов
• DDM-мониторинг позволяет контролировать состояние канала в реальном времени
• Возможность горячей замены снижает простои сети
• Металлический корпус повышает надёжность и устойчивость к помехам

Ограничения применения

• Не работает с многомодовым волокном - требует именно одномодового (SMF)
• Не подходит для скоростей выше 1 Гбит/с
• Требует парного модуля на другом конце с обратными длинами волн (Tx:1550/Rx:1310)
• Не предназначен для эксплуатации при температуре ниже -10C или выше +70C - уточняйте спецификацию производителя
• Не используйте с активными элементами (например, оптическими усилителями EDFA), если они не согласованы с рабочими длинами волн

Примеры использования

• Связь между офисом и дата-центром на расстоянии 30 км через существующий одномодовый кабель
• Подключение IP-камер на удалённой площадке к центральному NVR через один волоконный канал
• Агрегация трафика от нескольких коммутаторов доступа к ядерному маршрутизатору
• Обеспечение резервного канала между двумя зданиями предприятия

Практические советы

• Убедитесь, что на противоположном конце установлен аналогичный модуль с обратными длинами волн: Tx:1550 / Rx:1310
• Проверяйте потери в кабеле - суммарные затухание не должны превышать 20 дБ (включая спlices и коннекторы)
• Используйте оптический тестер для контроля уровня мощности после установки
• При монтаже не перегибайте волокно - радиус изгиба минимум 30 мм
• Часто DDM-данные отображаются в CLI или Web-интерфейсе коммутатора - регулярно проверяйте значения мощности и температуры
• Запасной модуль gl-ot-sg20lc1-1310-1550-d храните в антистатическом пакете - чувствителен к статике
