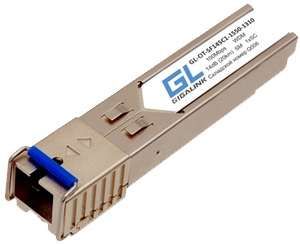

Модуль SFP WDM 100/155Мбит/с одно волокно SM SC Tx:1310/Rx:1550нм 14дБ до 20км NIKOMAX GL-OT-SF14SC1-1310-1550 GIGALINK

Модуль SFP WDM 100/155 Мбит/с одно волокно SM SC Tx:1310/Rx:1550 нм 14 дБ до 20 км - компактный оптический трансивер бренда GIGALINK (артикул gl-ot-sf14sc1-1310-1550), предназначенный для передачи и приёма данных по одному волокну без усиления сигнала. Подходит для сетей Fast Ethernet и STM-1, где важна надёжность и экономия волокон.

Назначение и область применения

Этот модуль используется для создания двухсторонней связи по одному оптоволоконному кабелю. Он позволяет одновременно отправлять данные на длине волны 1310 нм и принимать - на 1550 нм, благодаря технологии WDM. Это исключает необходимость прокладывать два волокна для передачи и приёма. Применяется в сетях доступа, агрегации и на границах между провайдерскими и корпоративными сетями. Совместим с коммутаторами, маршрутизаторами и оборудованием, поддерживающим SFP-форм-фактор и скорость до 155 Мбит/с.

Технические характеристики

• Скорость передачи: до 155 Мбит/с (STM-1 / OC-3)
• Тип волокна: одномодовое (SM)
• Передача (Tx): 1310 нм
• Приём (Rx): 1550 нм
• Диапазон расстояния: до 20 км
• Выходная мощность: +3…+8 дБм
• Чувствительность приёма: -23 дБм
• Разъём: SC/PC
• Форм-фактор: SFP (mini-GBIC)
• Поддержка DDM: да - мониторинг температуры, оптической мощности, тока лазера
• Питание: 3.3 В
• Рабочая температура: 0…+70 C
• Корпус: металлический

Совместимость и монтаж

Модуль SFP WDM 100/155 Мбит/с одно волокно SM SC Tx:1310/Rx:1550 нм 14 дБ до 20 км совместим с любым устройством, поддерживающим стандарт SFP и протоколы Fast Ethernet или STM-1. Устанавливается в слот SFP без инструментов - просто вставьте до щелчка. Для правильной работы важно, чтобы на другом конце линии был установлен аналогичный модуль с перепутанными длинами волн: Tx:1550/Rx:1310. Нельзя использовать этот модуль с обычными SFP-трансиверами (без WDM), так как они работают на одной длине волны.

Безопасность и стандарты

Изделие соответствует требованиям IEEE 802.3ah, SFF-8472 (DDM) и RoHS. Защита от EMI обеспечивается металлическим корпусом. Отсутствие внутреннего усилителя делает модуль безопаснее в плане излучений - он не создаёт повышенного уровня светового потока, опасного для глаз. Однако запрещено открывать корпус - внутри находится класс 1 лазер, который требует соблюдения мер безопасности при обслуживании оборудования.

Преимущества

• Экономия волокон: один кабель вместо двух
• Поддержка горячей замены - можно менять без остановки сети
• Встроенный DDM - контроль состояния в реальном времени через SNMP или CLI
• Металлический корпус повышает долговечность и снижает влияние ЭМИ
• Не требует внешних усилителей до 20 км

Ограничения применения

• Не работает с многомодовым волокном - только одномодовое (SM)
• Максимальная дальность - 20 км; при более длинных линиях требуется активное оборудование
• Не поддерживает скорости выше 155 Мбит/с - нельзя использовать для Gigabit Ethernet
• Требует парного модуля с противоположными длинами волн на другом конце
• Не предназначен для экстремальных условий: рабочая температура от 0C, не для улицы без защиты

Примеры использования

• Подключение офиса к центральному узлу провайдера по одному волокну
• Связь между зданиями кампуса, где проложено только одно волокно
• Агрегация трафика в точках доступа с использованием STM-1
• Замена медных линий на оптические в старых объектах без возможности прокладки новых кабелей

Практические советы

• Обязательно проверяйте, что на втором конце стоит модуль с TX:1550/RX:1310 - иначе связь не установится
• Учитывайте потери в спlice-соединениях и разъёмах: суммарные потери должны быть ниже 14 дБ
• При монтаже используйте защитные колпачки на SC-разъёме до подключения
• Для диагностики включите DDM-мониторинг в вашем коммутаторе - это поможет выявить деградацию линии раньше отказа
• Не применяйте этот модуль в системах с частой сменой направлений передачи - он рассчитан на фиксированную роль (передающий/приёмный)
