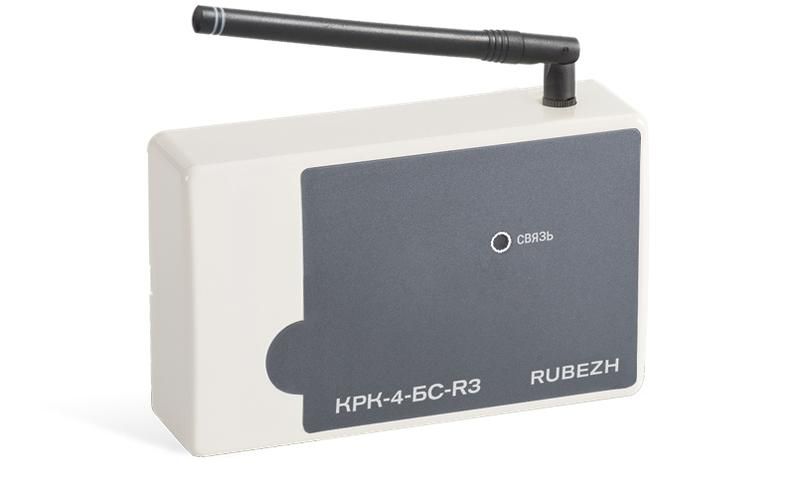

Модуль радиоканальный КРК-4-БС-R3 Рубеж Rbz-337592

Модуль радиоканальный КРК-4-БС-R3 от бренда Рубеж предназначен для беспроводной передачи сигналов между устройствами автоматизации в условиях, где прокладка кабеля затруднена или экономически невыгодна. Артикул rbz-337592 соответствует серийному решению для промышленного применения.

Назначение и область применения

Модуль радиоканальный КРК-4-БС-R3 используется для удалённой передачи дискретных и аналоговых сигналов в системах автоматизации. Применяется там, где невозможно или нецелесообразно использовать проводную связь - например, на движущихся участках оборудования, в зонах с высокой электромагнитной помехой или при реконструкции старых объектов.

Технические характеристики

• Тип модуля: радиоканальный, двухканальный (два канала передачи)
• Интерфейс: дискретные входы/выходы (без аналого-цифровых преобразователей)
• Частотный диапазон: 868 МГц (лицензированный диапазон в РФ)
• Степень защиты: IP67 - устойчив к пыли и временному погружению в воду
• Питание: 24 В постоянного тока
• Рабочая температура: от -40 C до +70 C
• Дальность связи: до 1000 метров в открытой местности (при прямой видимости)
• Количество каналов: 2 (по одному на каждый направление передачи)

Совместимость и монтаж

Модуль КРК-4-БС-R3 совместим с другими устройствами серии КРК от Рубеж, включая базовые станции и другие радиомодули того же типа. Для работы требуется пара: один модуль на передающей стороне, второй - на приёмной. Подключение осуществляется через клеммники для дискретных сигналов. Установка возможна на DIN-рейку 35 мм. Не требует внешней антенны - встроенная антенна оптимизирована для промышленной среды.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 51317.4.2 (EMI/EMS для промышленной среды)
• Подтверждено соответствие ТР ЕАЭС 020/2011 (электромагнитная совместимость)
• Защита от перегрузки по питанию и импульсным помехам

Преимущества

• Устойчивость к помехам благодаря работе в лицензированном диапазоне 868 МГц
• Высокая надёжность в условиях вибраций, запылённости и перепадов температур
• Не требует лицензирования частоты пользователем - работает в рамках государственного регулирования
• Простота замены проводной связи без доработки существующей системы

Ограничения применения

• Не поддерживает передачу аналоговых сигналов - только дискретные (ON/OFF)
• Дальность снижается при наличии металлических конструкций, стен из железобетона или плотных препятствий
• Не предназначен для передачи больших объёмов данных - только команды и состояния
• Требуется парная установка: нельзя использовать единичный модуль без парного устройства

Примеры использования

• Передача сигнала с датчиков положения на мобильных платформах в цехах сборки
• Контроль состояния клапанов на трубопроводах вне зоны доступа кабельных трасс
• Связь между пультом управления и оборудованием на элеваторах или конвейерах
• Автоматизация складских комплексов с использованием бескабельных датчиков уровня

Практические советы

• При проектировании системы учитывайте, что максимальная дальность достигается только при прямой видимости между модулями - избегайте установки за массивными металлическими конструкциями
• Для повышения надёжности в помещениях с большим количеством оборудования используйте два модуля КРК-4-БС-R3 в режиме ретрансляции
• Проверьте полярность питания: подключение 24 В постоянного тока должно быть строго соблюдено - обратная полярность выведет модуль из строя
• При замене проводной линии на радиоканал убедитесь, что все точки подключения имеют одинаковый тип сигнала (например, сухие контакты)
• Артикул rbz-337592 - это именно модель КРК-4-БС-R3; не путайте с другими версиями серии, такими как КРК-4-БС-R2 или КРК-4-БС-LR
