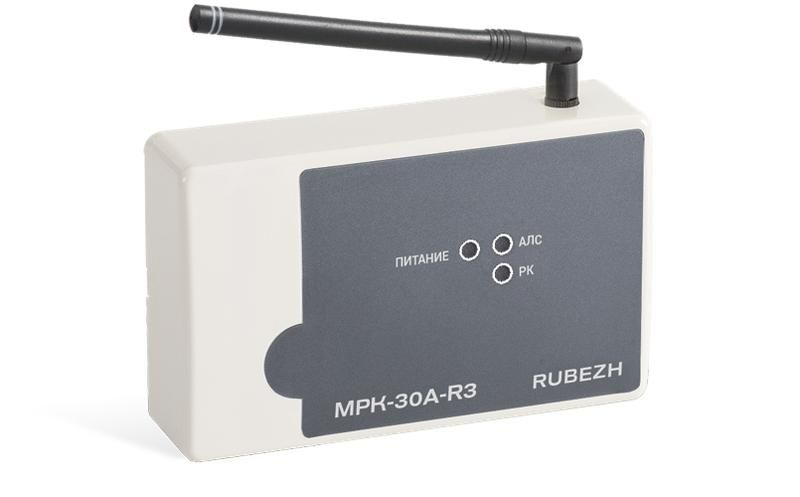

Модуль радиоканальный МРК-30А-R3 Рубеж Rbz-337593

Модуль радиоканальный МРК-30А-R3 от бренда Рубеж предназначен для беспроводной передачи сигналов между устройствами автоматизации на расстоянии до 30 метров. Подходит для систем управления, где проводная связь затруднена или экономически невыгодна.

Назначение и область применения

Модуль радиоканальный МРК-30А-R3 обеспечивает надёжную двухстороннюю связь между контроллерами, датчиками и исполнительными механизмами без использования кабелей. Применяется в промышленной автоматике: управление насосами, вентиляторами, клапанами, конвейерами, а также в системах сбора данных на объектах с труднодоступными зонами.

Технические характеристики

• Частотный диапазон: 433 МГц
• Максимальная дальность связи: 30 м (в условиях открытой местности)
• Количество каналов: 1
• Интерфейс: дискретные вход/выход (сухие контакты)
• Питание: 24 В постоянного тока
• Рабочая температура: от -20 C до +55 C
• Степень защиты: IP20

Совместимость и монтаж

Модуль радиоканальный МРК-30А-R3 совместим с другими устройствами серии МРК-30А от Рубеж. Для работы требуется пара модулей: один передатчик, один приёмник. Установка осуществляется на DIN-рейку 35 мм. Клеммы для подключения питания и сигнала доступны с лицевой стороны корпуса. Соединение с внешними устройствами - через винтовые клеммы сечением до 2,5 мм2.

Безопасность и стандарты

Модуль соответствует требованиям ГОСТ Р 51318-2009 (EMC для промышленных сред) и имеет сертификат соответствия ЕАЭС. Не содержит радиоизлучающих компонентов, выходящих за пределы допустимых норм для бытового и промышленного использования.

Преимущества

• Устойчив к помехам в промышленной среде благодаря фильтрации сигнала на частоте 433 МГц
• Не требует настройки после установки - работает сразу после включения
• Низкое энергопотребление позволяет использовать в автономных системах
• Компактный корпус упрощает монтаж в плотном шкафе

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивных сред - степень защиты IP20 исключает использование вне электрошкафов
• Дальность связи снижается при наличии металлических перегородок, бетонных стен или мощных источников ЭМИ
• Поддерживает только дискретные сигналы - не передаёт аналоговые данные или протоколы Modbus, Profibus и другие

Примеры использования

• Управление вентиляцией в цеху, где прокладка кабеля невозможна из-за технологических препятствий
• Передача сигнала “вкл/выкл” от кнопки на стене к двигателю насоса в удалённой камере
• Связь между датчиком уровня жидкости и реле включения в щите, расположенном на другом этаже

Практические советы

• При установке пары модулей МРК-30А-R3 убедитесь, что они находятся в одной видимости - прямая линия между антенной передатчика и приёмника повышает надёжность связи
• Избегайте размещения рядом с частотными преобразователями, сварочным оборудованием или мощными радиопередатчиками
• Для долговременной работы используйте источник питания с напряжением 24 В +-10%
• Проверьте полярность подключения - неверное подключение питания выведет модуль из строя
