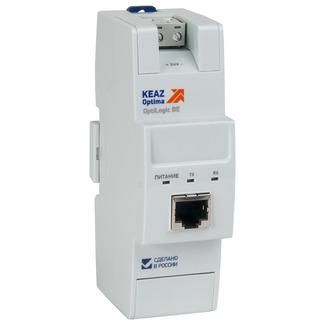

Модуль расширения шины OptiLogic L-BE-1 КЭАЗ 288029

Модуль расширения шины OptiLogic L-BE-1 от КЭАЗ используется для подключения удалённых устройств ввода-вывода к ПЛК через интерфейс RS-485 с протоколом Modbus RTU. Этот стартовый модуль обеспечивает питание всего сегмента и поддерживает горячую замену, что делает его надёжным решением для автоматизированных систем на базе OptiLogic L.

Назначение и область применения

Модуль расширения шины OptiLogic L-BE-1 служит связующим звеном между центральным процессором ПЛК и удалёнными модулями ввода-вывода. Он создаёт первый узел в линейке удалённой периферии, позволяя размещать точки сбора сигналов на значительном расстоянии от основного контроллера. Применяется в системах управления производственным оборудованием, конвейерами, насосными станциями и другими объектами, где требуется гибкая топология связи и минимизация количества кабелей.

Технические характеристики

• Интерфейс связи: RS-485 с протоколом Modbus RTU
• Функция питания: обеспечивает электропитание всей линейки удалённых модулей через внутреннюю шину
• Температурный диапазон: от -40 °C до +55 °C — работает в суровых условиях
• Поддержка горячей замены: возможность замены без остановки всей системы
• Встроенное программное обеспечение: прошито в аппарате, не требует отдельной установки
• Режим работы: непрерывный, необслуживаемый

Совместимость и монтаж

Модуль расширения шины OptiLogic L-BE-1 совместим исключительно с ПЛК серии OptiLogic L. Подключается напрямую к шине расширения CPU или другому уже работающему модулю в линейке. Для монтажа необходимо использовать стандартизованные соединители шины — физическое подключение осуществляется последовательно, как звено в цепи. Убедитесь, что длина линии RS-485 не превышает допустимые пределы для скорости передачи данных (до 1200 метров при 9600 бод).

Безопасность и стандарты

Модуль соответствует требованиям промышленной электромагнитной совместимости и рассчитан на работу в условиях повышенной вибрации и перепадов температур. Сертифицирован для применения в промышленной автоматизации согласно нормам IEC 61131-2. Нет открытых контактов высокого напряжения — безопасен при обслуживании в рабочем состоянии благодаря защищённому корпусу.

Преимущества

• Устраняет необходимость прокладывать отдельные кабели для каждого удалённого устройства
• Горячая замена снижает простои производства — можно менять модуль без остановки линии
• Автономное питание сегмента уменьшает нагрузку на источник питания ПЛК
• Стандартизированная шина упрощает масштабирование системы — легко добавлять новые модули
• Работает в экстремальных температурах — подходит для холодильных камер, улицы, цехов с нагревом

Ограничения применения

• Не поддерживает другие типы ПЛК вне серии OptiLogic L
• Не является изолирующим элементом — не защищает от импульсных помех на линии без внешних фильтров
• Не имеет встроенной защиты от перегрузки по току — максимальную нагрузку определяют подключенные модули
• Не предназначена для подключения к Ethernet или беспроводным сетям — только RS-485

Примеры использования

• На конвейере: один OptiLogic L-BE-1 управляет датчиками положения и энкодерами на участке длиной 15 метров
• В теплом цехе: модуль расположен рядом с печью, где температура достигает +50 °C, а провода от датчиков идут прямо к нему
• На насосной станции: OptiLogic L-BE-1 собирает данные с уровневых датчиков и клапанов, расположенных в отдельном помещении

Практические советы

• Перед запуском проверьте адресацию всех модулей в линейке — каждый должен иметь уникальный ID в рамках одного сегмента
• При длинных линиях используйте терминаторы на крайних точках RS-485 для стабилизации сигнала
• Учитывайте суммарный ток потребления всех подключённых модулей — он не должен превышать мощность, которую способен выдать OptiLogic L-BE-1
• Для удобства диагностики рекомендуется сохранять схему подключения с указанием номеров модулей и их функций
• Заменяйте повреждённый OptiLogic L-BE-1 только на аналогичный — отличия в прошивке или версии могут нарушить коммуникацию
