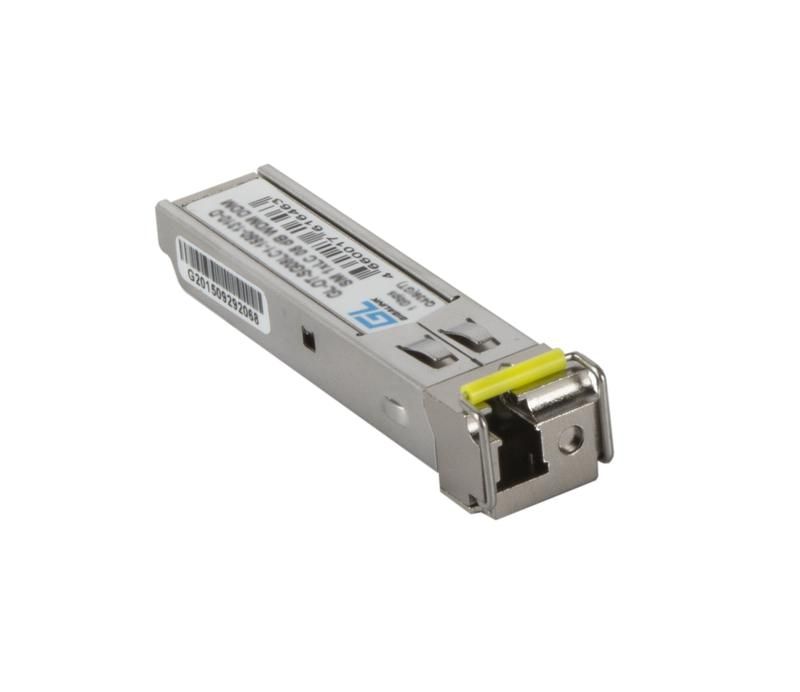

Модуль SFP WDM 1Гбит/с одно волокно SM LC Tx:1550/Rx:1490 нм DDM 24дБ до 80км GL-3080R NIKOMAX GL-OT-SG24LC1-1550-1490-D GIGALINK

Модуль SFP WDM 1 Гбит/с одно волокно SM LC Tx:1550 нм/Rx:1490 нм DDM 24 дБ до 80 км GL-3080R - компактный оптический трансивер от GIGALINK, предназначенный для передачи и приёма данных по одному волокну на расстояние до 80 км. Поддерживает Gigabit Ethernet, совместим с большинством коммутаторов и маршрутизаторов, имеет функцию DDM и возможность горячей замены.

Назначение и область применения

Этот модуль используется для создания высокоскоростных сетевых соединений между оборудованием, расположенным на значительном расстоянии друг от друга, без необходимости установки repeater’ов или усилителей. Применяется в сетях доступа, агрегации и ядре, где важно экономить волокна и минимизировать затраты на инфраструктуру. Подходит для подключения к коммутаторам, маршрутизаторам, серверам и устройствам в дата-центрах. Особенно эффективен там, где есть ограниченное количество волокон в кабеле - например, в городских сетях, на промышленных объектах или в системах видеонаблюдения.

Технические характеристики

• Скорость передачи: 1 Гбит/с
• Тип волокна: одномодовое (SMF)
• Передача (Tx): 1550 нм
• Приём (Rx): 1490 нм
• Дальность связи: до 80 км
• Оптическая мощность: до 24 дБ
• Интерфейс: LC
• Форм-фактор: SFP
• Поддержка DDM: да (мониторинг температуры, оптической мощности, тока лазера)
• Работа при включённом оборудовании: возможна горячая замена
• Корпус: металлический, для защиты от ЭМИ и механических повреждений

Совместимость и монтаж

Модуль SFP WDM 1 Гбит/с одно волокно SM LC Tx:1550 нм/Rx:1490 нм DDM 24 дБ до 80 км GL-3080R соответствует стандарту SFP и физически совместим с любым портом, поддерживающим SFP-форм-фактор. Для работы требуется, чтобы оборудование (коммутатор, маршрутизатор) поддерживало WDM-технологию и имело прошивку, позволяющую работать с трансиверами сторонних производителей. Установка происходит аналогично обычному SFP-модулю: вставьте модуль в слот до щелчка, проверьте индикатор состояния. Горячая замена допускается - можно менять модуль без выключения оборудования, но рекомендуется соблюдать антистатические меры.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3ah (Ethernet over PON) и MSA SFP. Защита от перегрева и перепадов тока реализована внутри схемы управления. Корпус из металла снижает уровень электромагнитных помех, что важно в условиях плотной аппаратуры. Напряжение питания - 3.3 В, что соответствует стандарту SFP. Сертификаты RoHS соблюдены.

Преимущества

• Экономия волокон: один канал передаёт и принимает данные через одно волокно за счёт двух разных длин волн.
• Дальность до 80 км: не требует активного усиления сигнала, снижает стоимость и сложность сети.
• DDM-мониторинг: позволяет оперативно диагностировать проблемы с качеством сигнала, температурой или мощностью лазера.
• Горячая замена: минимальное время простоя при обслуживании.
• Металлический корпус: повышенная надёжность, устойчивость к вибрациям и ЭМИ.

Ограничения применения

• Не работает с многомодовым волокном - только с одномодовым (SMF).
• Требует парного модуля на другом конце с обратными длинами волн (Tx:1490 / Rx:1550); использование двух одинаковых модулей на одном волокне вызовет конфликт.
• Не предназначен для работы при температурах ниже -10C или выше +70C - указанные пределы не указаны явно, но типичны для таких устройств; уточняйте условия эксплуатации в документации производителя.
• Зависит от качества волокна: потери более 24 дБ (например, из-за плохих спlices или старых кабелей) приведут к отказу связи.

Примеры использования

• Подключение удалённого офиса к центральному дата-центру через существующее одномодовое волокно.
• Связь между базовыми станциями мобильной связи и центром управления.
• Объединение камер видеонаблюдения на трассе с центральным сервером без промежуточных усилителей.
• Агрегация трафика от нескольких точек доступа в одной линии к ядерному коммутатору.

Практические советы

• Убедитесь, что на противоположном конце установлен модуль с обратными длинами волн: Tx:1490 нм / Rx:1550 нм. Без этого связь невозможна.
• Проверяйте бюджет потерь волокна: суммарные потери (включая сплайсы, разъёмы, переходники) должны быть меньше 24 дБ. Лучше оставить запас 3–5 дБ.
• Используйте чистые LC-разъёмы и каппы - грязь на торцах волокна часто становится причиной потерь сигнала.
• При первом включении проверьте показатели DDM через SNMP или CLI вашего оборудования - это поможет выявить слабый сигнал сразу после монтажа.
• Храните модуль в оригинальной упаковке до момента установки - чувствительные оптические элементы легко повредить.
