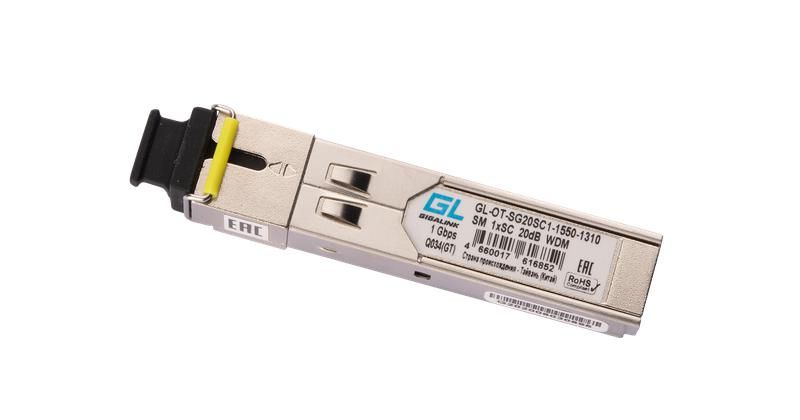

Модуль SFP WDM 1Гбит/с одно волокно SM SC Tx:1550/Rx:1310нм 20дБ до 40км DDM NIKOMAX GL-OT-SG20SC1-1550-1310 GIGALINK

Модуль SFP WDM 1Гбит/с одно волокно SM SC Tx:1550/Rx:1310нм 20дБ до 40км DDM от бренда NIKOMAX - компактный оптический трансивер для передачи данных по одномодовому волокну на расстояние до 40 км без усиления сигнала. Артикул gl-ot-sg20sc1-1550-1310 используется в сетях Gigabit Ethernet для связи между коммутаторами, маршрутизаторами и серверными оборудованием.

Назначение и область применения

Модуль предназначен для создания одноволоконных оптических каналов в сетях Gigabit Ethernet. Он позволяет передавать данные на одной жиле волокна, используя две разные длины волн: 1550 нм для передачи и 1310 нм для приёма. Это исключает необходимость прокладывать два волокна - экономит ресурсы и упрощает инфраструктуру.

Подходит для подключения удалённых объектов: офисов, базовых станций, дата-центров, систем видеонаблюдения. Часто применяется в точках агрегации и ядре сети, где важна плотность портов и надёжность связи.

Технические характеристики

• Скорость передачи: 1 Гбит/с
• Тип волокна: одномодовое (SMF)
• Передача (Tx): 1550 нм
• Приём (Rx): 1310 нм
• Дальность действия: до 40 км
• Интерфейс: SC / APC (одиночный разъём)
• Форм-фактор: SFP (mini-GBIC)
• Усиление сигнала: не требуется
• DDM (Digital Diagnostic Monitoring): да - отслеживание температуры, оптической мощности передачи и приёма, тока лазера
• Работа при горячем подключении: поддерживается
• Корпус: металлический, защищённый от ЭМИ

Совместимость и монтаж

Модуль совместим с любым устройством, поддерживающим стандарт SFP и протокол Gigabit Ethernet. Убедитесь, что слот вашего коммутатора или маршрутизатора поддерживает WDM-модули и работает с длинами волн 1310/1550 нм.

Установка выполняется просто: вставьте модуль в свободный SFP-слот до щелчка. Разъём SC требует аккуратного подключения к волокну - используйте защитные колпачки при отсоединении. После установки проверьте наличие сигнала через интерфейс управления оборудования (например, CLI или SNMP).

Не забудьте: модуль работает только с одним волокном. На противоположной стороне сети должен быть аналогичный модуль с перепутанными длинами волн - Tx:1310/Rx:1550.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3z для Gigabit Ethernet и MSA (Multi-Source Agreement) для форм-фактора SFP. Защита IP не указана - не предназначен для открытых условий. Работает в пределах нормальных температурных режимов оборудования (обычно 0–70C). Корпус из металла снижает влияние электромагнитных помех, но не заменяет заземление системы.

Преимущества

• Экономия волокна: один канал вместо двух - снижение затрат на прокладку и обслуживание
• Высокая дальность: до 40 км без регенераторов
• DDM-мониторинг: возможность диагностики состояния канала в реальном времени
• Горячая замена: минимизация простоев при обслуживании
• Стойкий металлический корпус: долгий срок службы и устойчивость к механическим и электромагнитным воздействиям

Ограничения применения

• Не работает с многомодовым волокном - только одномодовое (SMF)
• Требует парного модуля на другом конце с обратными длинами волн (Tx:1310/Rx:1550)
• Не подходит для сред с экстремальными температурами (например, на улице без защиты)
• Не имеет встроенного питания - зависит от питания устройства, в которое установлен
• Не рекомендован для сетей выше 1 Гбит/с - максимальная скорость фиксирована

Примеры использования

• Связь центрального офиса с удалённым филиалом на расстоянии 35 км
• Подключение камеры наблюдения на территории завода к серверному помещению
• Агрегация трафика от нескольких малых узлов к ядерному коммутатору
• Обеспечение резервной линии связи между двумя дата-центрами

Практические советы

• Проверяйте полярность волокна: если сигнал не проходит - возможно, перепутаны TX и RX на обоих концах
• Используйте тестер оптической мощности после установки - уровень Rx должен быть в допустимом диапазоне (обычно -15…-3 dBm)
• Чистите разъёмы SC перед подключением - даже микроскопическая пыль вызывает потери сигнала
• Учитывайте посадочный диаметр: модуль занимает стандартный SFP-слот, но не все старые коммутаторы поддерживают DDM - проверьте документацию
• Записывайте показания DDM при первом запуске - это будет эталон для будущего сравнения при возникновении проблем
