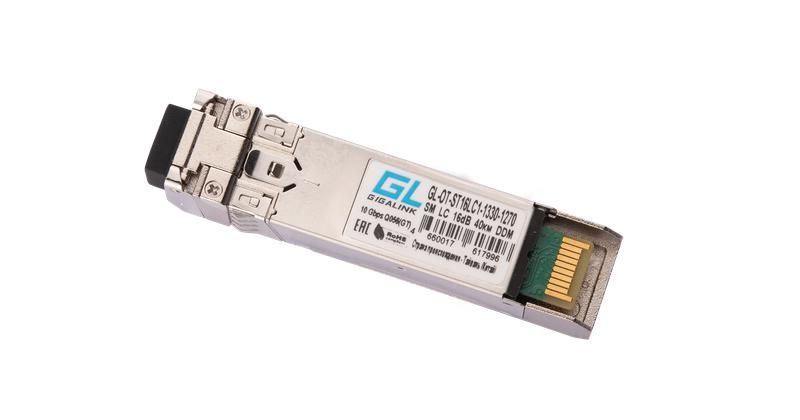

Модуль SFP+WDM 10Гбит/с одно волокно SM LC Tx:1330/Rx:1270нм 16дБ до 40км DDM NIKOMAX GL-OT-ST16LC1-1330-1270 GIGALINK

Модуль SFP+ WDM 10Гбит/с одно волокно SM LC Tx:1330/Rx:1270нм 16дБ до 40км DDM от бренда NIKOMAX (артикул gl-ot-st16lc1-1330-1270) предназначен для передачи данных на скорости 10 Гбит/с через одно одномодовое волокно без усиления сигнала. Подходит для установки в коммутаторы, маршрутизаторы и оборудование центров обработки данных.

Назначение и область применения

Этот модуль используется для создания высокоскоростного соединения между сетевыми устройствами на расстоянии до 40 км, используя всего одно оптоволоконное волокно. Благодаря технологии WDM (Wavelength Division Multiplexing), он одновременно передаёт сигнал на длине волны 1330 нм и принимает - на 1270 нм. Это исключает необходимость прокладывать два волокна, как в классических решениях.

Подходит для подключения оборудования в дата-центрах, на границах городских и региональных сетей, в системах видеонаблюдения, IP-телефонии и других задачах, где важны скорость, надёжность и экономия волокон.

Технические характеристики

• Скорость передачи: 10 Гбит/с
• Тип волокна: одномодовое (SMF)
• Передача (Tx): 1330 нм
• Приём (Rx): 1270 нм
• Дальность действия: до 40 км
• Выходная мощность: +2…+8 дБм (типичный диапазон для 16 дБ бюджета)
• Чувствительность приёма: ≤ -14 дБм
• Интерфейс: LC duplex
• Форм-фактор: SFP+
• DDM (Digital Diagnostic Monitoring): да - отслеживание температуры, оптической мощности передачи/приёма, тока лазера
• Работа при горячем подключении: поддерживается
• Корпус: металлический, для снижения ЭМИ и повышения долговечности

Совместимость и монтаж

Модуль совместим с любыми устройствами, поддерживающими стандарт SFP+ и протоколы 10GBase-LR / 10GBase-ER. Установка происходит аналогично другим SFP+-модулям: вставьте модуль в слот до щелчка, проверьте индикатор состояния порта. Никаких дополнительных настроек не требуется - устройство автоматически определяется сетевым оборудованием.

Убедитесь, что ваш коммутатор или маршрутизатор поддерживает WDM-модули. Некоторые производители ограничивают использование сторонних трансиверов - в таких случаях может потребоваться отключение проверки совместимости (например, через CLI команды Cisco, HPE, Huawei и др.).

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3ae (10GBASE-LR) и MSA SFF-8431. Защита от перегрева и переполнения тока реализована внутри схемы управления лазером. Корпус из металла обеспечивает экранирование от внешних электромагнитных помех. Продукт не содержит опасных веществ согласно RoHS.

Преимущества

• Экономия волокон: один канал вместо двух - снижение затрат на прокладку и обслуживание
• Дальность до 40 км без ретрансляторов - идеально для магистральных связей
• DDM-мониторинг позволяет заранее выявлять деградацию связи и планировать ТО
• Горячая замена - минимизация простоев при ремонте или апгрейде
• Металлический корпус - повышенная механическая и термическая стойкость

Ограничения применения

• Не работает с многомодовым волокном - требует именно одномодового (SMF) с диаметром ядра 9/125 мкм
• Не подходит для расстояний свыше 40 км - потеря сигнала будет слишком велика
• Требует точной настройки потерь в линии: суммарные потери (включая спlices, коннекторы, разветвители) должны быть ниже 16 дБ
• Не рекомендован для использования в условиях постоянной влажности или открытых площадках без защиты (не имеет IP-защиты)
• Не совместим с оборудованием, запрещающим сторонние SFP+ модули без прошивки

Примеры использования

• Связь между дата-центрами в пределах города
• Подключение удалённых офисов к центральному серверному помещению
• Объединение камеры наблюдения на расстоянии 30–40 км с центром записи
• Агрегация трафика от нескольких базовых станций мобильной связи
• Замена медных линий на оптические в существующей инфраструктуре без прокладки новых кабелей

Практические советы

• Проверяйте тип волокна перед установкой - если установлено MMF, модуль работать не будет
• Измеряйте потери в линии с помощью OTDR или оптического тестера; допустимый максимум - 16 дБ
• Используйте качественные LC-коннекторы и защищайте их от пыли - грязь вызывает значительные потери
• При первом включении проверьте показатели DDM через SNMP или CLI: мощность TX/RX должна находиться в указанных пределах
• Храните модуль в антистатической упаковке - чувствительные компоненты легко повредить статическим разрядом
• При замене старого модуля - всегда отключайте питание лазера на противоположной стороне, если есть возможность, чтобы избежать перегрузки приёмника
