Модуль тормозной 132кВт 400В SE SEOP4004 APC

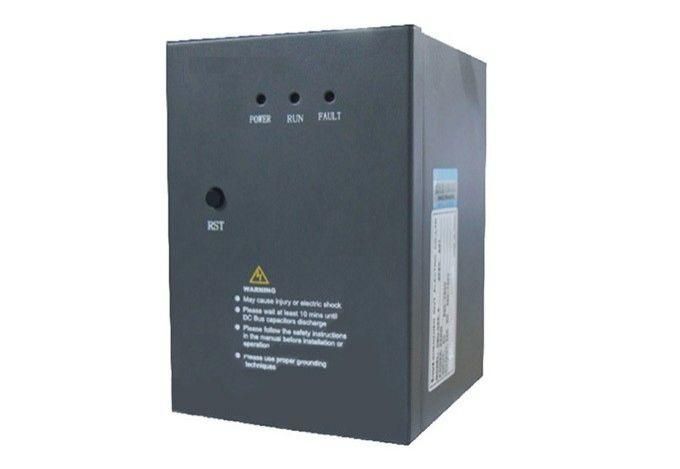

Тормозной модуль 132 кВт 400 В от Systeme Electric (артикул seop4004) предназначен для безопасного рассеивания избыточной энергии при торможении мощных двигателей, предотвращая аварийное отключение частотного преобразователя.

Назначение и область применения

Тормозной модуль 132 кВт 400 В используется в системах с частотными преобразователями, где двигатель работает в режиме генерирования - например, при спуске груза, торможении массивных механизмов или остановке вращающихся масс. Без него энергия, возвращаемая от двигателя, повышает напряжение на шине постоянного тока, что вызывает отказ преобразователя из-за перенапряжения. Модуль преобразует эту энергию в тепло через внешний тормозной резистор, обеспечивая стабильную работу системы.

Технические характеристики

• Мощность: 132 кВт - соответствует нагрузкам частотных преобразователей этого класса
• Напряжение питания: 3 фазы, 400 В переменного тока - совместим с промышленными сетями Европы и стран СНГ
• Тип компонента: тормозной модуль - не содержит собственного резистора; требует подключения внешнего тормозного резистора
• Серия: SystemeVar - часть линейки устройств Systeme Electric для управления движением

Совместимость и монтаж

Тормозной модуль 132 кВт 400 В устанавливается между частотным преобразователем и внешним тормозным резистором. Подключается к клеммам DC+ и DC− преобразователя. Для работы необходим резистор с подходящими параметрами: сопротивление и мощность должны соответствовать рекомендациям производителя преобразователя. Убедитесь, что посадочные размеры и тип кабельных выводов совпадают с вашим оборудованием. Монтаж выполняется в хорошо проветриваемой зоне - модуль нагревается при работе.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Производитель Systeme Electric применяет стандарты IEC/EN 61800-5-1 для управляемых электроприводов. Все соединения выполнены с учетом защиты от случайного контакта и механической нагрузки.

Преимущества

• Обеспечивает надежную защиту частотного преобразователя от перенапряжений при регенеративном торможении
• Интегрированная система контроля температуры снижает риск перегрева
• Высокая плотность мощности позволяет компактно размещать модуль рядом с преобразователем
• Поддерживается серия SystemeVar - легко найти аналогичные решения для других мощностей

Ограничения применения

• Не является самостоятельным тормозным устройством - требует подключения внешнего резистора
• Не предназначена для длительной работы на максимальной мощности - допустима только периодическая нагрузка
• Не подходит для систем с питанием выше 400 В или ниже 380 В - возможна некорректная работа
• Не защищён от попадания воды или пыли - установка только внутри электрошкафа IP54 и выше

Примеры использования

• Лебёдки и подъёмники с большими грузами - при опускании энергия возвращается в сеть
• Центrifugalные машины и вращающиеся столы - быстрая остановка создаёт значительную регенерацию
• Конвейеры с уклоном - при переводе в режим торможения возникают импульсы обратной энергии
• Фрезерные и токарные станки с высокой инерцией - особенно при экстренной остановке

Практические советы

• Выбирайте тормозной резистор с запасом по мощности - минимум на 20% выше расчетной потребности
• Проверьте минимальное сопротивление резистора - слишком маленькое значение может вызвать перегрузку модуля
• Не закрывайте корпус модуля - он должен иметь свободный доступ воздуха для охлаждения
• Перед первым запуском проверьте полярность подключения: DC+ и DC− нельзя поменять местами
• При использовании нескольких модулей - убедитесь, что они подключены параллельно правильно, согласно схеме производителя преобразователя
