Модуль вентиляторный с 4-я вентиляторами для установки в напольные шкафы серии SH-05C , ND-05C глубиной 1000мм, цвет черный (RAL 9004) - TRAY-100-BK Cabeus 8614c

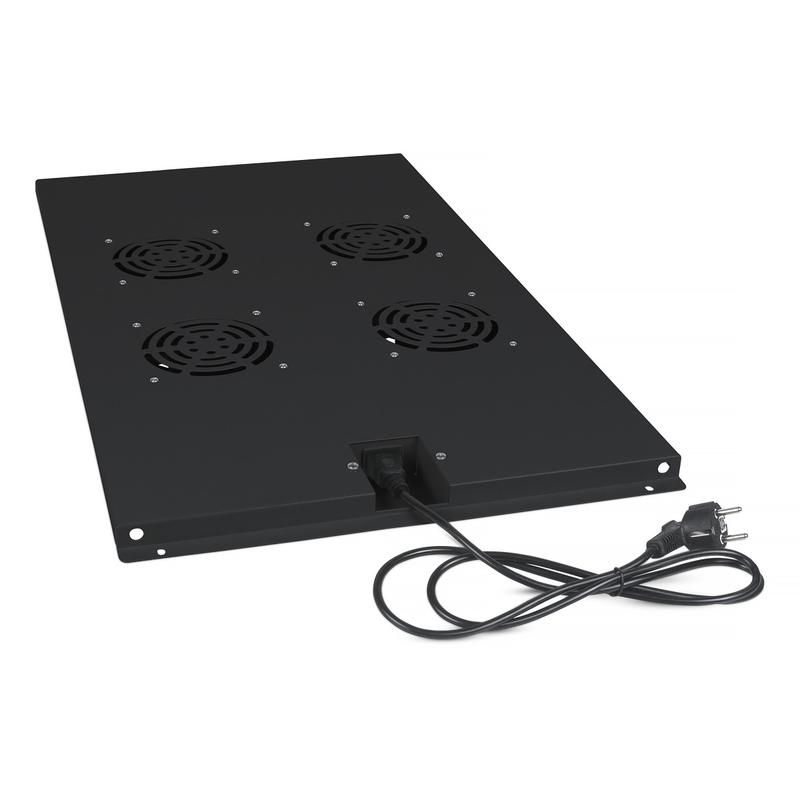

Модуль вентиляторный с 4 вентиляторами для напольных шкафов SH-05C, ND-05C - устройство для активного охлаждения телекоммуникационных шкафов Cabeus глубиной 1000 мм. Он обеспечивает удаление лишнего тепла за счет четырёх крышных вентиляторов, питается от бытовой сети 220–250 В и устанавливается на потолок шкафа. Артикулы: tray-100-bk, 8614c.

Назначение и область применения

Модуль вентиляторный с 4 вентиляторами для напольных шкафов SH-05C, ND-05C предназначен для принудительного отвода тепла изнутри телекоммуникационных шкафов Cabeus глубиной 1000 мм. Подходит для оборудования, которое выделяет значительное количество тепла: серверы, коммутаторы, усилители, системы связи. Устройство работает в помещениях с контролируемой температурой и влажностью - не для открытых площадок или агрессивных сред.

Технические характеристики

• Количество вентиляторов: 4 крышных типа
• Общий объемный расход воздуха: 600 м³/ч (по сумме всех вентиляторов)
• Рабочее напряжение: 220–250 В переменного тока (AC)
• Номинальная мощность: 70 Вт
• Степень защиты: IP20 - защита от прикосновений к опасным частям и крупным твердым предметам, но не от воды и пыли
• Цвет корпуса: черный (RAL 9004)
• Способ монтажа: крепление внутри шкафа к верхней стенке (потолку)
• Питание: через шнур IEC 320 C13/Schuko длиной 1,5 м (в комплекте)

Совместимость и монтаж

Модуль вентиляторный с 4 вентиляторами для напольных шкафов SH-05C, ND-05C совместим только со шкафами Cabeus глубиной 1000 мм. Крепление выполняется на внутреннюю поверхность верхней крышки шкафа - требуется предварительно подготовить отверстия под крепеж (не указаны в спецификациях, проверьте наличие крепёжных отверстий в вашем шкафе). Шнур питания подключается к внешнему розеточному выходу - не требует подключения к внутренним цепям шкафа. Для монтажа необходим доступ к верхней части шкафа и минимальный зазор над оборудованием - не менее 100 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в помещении. Степень защиты IP20 исключает использование в условиях повышенной влажности, запыленности или на улице. Напряжение 220–250 В соответствует стандартам сетей стран СНГ. Шнур питания имеет сертификат Schuko - безопасен для подключения к евророзеткам.

Преимущества

• Высокая производительность: четыре вентилятора обеспечивают равномерную циркуляцию воздуха по всей высоте шкафа
• Простота установки: не требует врезки в силовые цепи - достаточно подключить к обычной розетке
• Низкий уровень энергопотребления: всего 70 Вт при максимальной нагрузке
• Унифицированная форма: оптимизирована под габариты шкафов Cabeus глубиной 1000 мм
• Защита от перегрева: снижает риск отказа чувствительной электроники при длительной работе

Ограничения применения

• Не подходит для шкафов другой глубины - только 1000 мм
• IP20 не допускает эксплуатацию во влажных, пыльных или наружных условиях
• Не регулируется по скорости - работает постоянно при включенном питании
• Не совместим с системами управления или термостатами - автоматическое включение невозможно
• Не рекомендован для шкафов с плотной компоновкой оборудования выше уровня модуля - возможна рециркуляция горячего воздуха

Примеры использования

• Телекоммуникационные шкафы в офисах и ЦОДах с серверами и маршрутизаторами
• Шкафы с усилителями радиосигналов в базовых станциях
• Аппаратные щиты с преобразователями частоты и контроллерами
• Локальные распределительные пункты в зданиях с ограниченным воздушным охлаждением

Практические советы

• Перед установкой проверьте, что верхняя крышка шкафа Cabeus имеет плоскую поверхность и достаточные места для крепления - модуль не универсальный
• Не располагайте оборудование прямо под модулем - тепло будет направляться вниз, а не выводиться наружу
• Проверяйте состояние фильтров (если есть) и чистоту решёток вентиляторов каждые 3–6 месяцев
• Если шкаф находится в помещении с температурой выше +35 C, рассмотрите возможность дополнительного охлаждения - этот модуль лишь усиливает естественную вентиляцию
• Заменяйте шнур питания только на аналогичный тип IEC 320 C13 - не используйте удлинители с малым сечением провода
