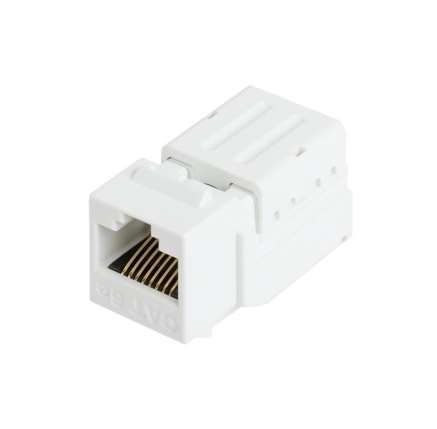

Модуль Keystone Кат.6 RJ45/8P8C для FT-TOOL неэкранированный белый - NMC-KJUE2-FT-WT NIKOMAX ЭКО14207

Модуль-вставка Keystone категории 6 (класс E) 250 МГц RJ45/8P8C для FT-TOOL/110/KRONE T568A/B неэкранированный белый - компактный коммутационный элемент для создания неэкранированных сетевых соединений. Разработан для быстрого монтажа с инструментом NMC-FT-TOOL, поддерживает передачу данных до 1 Гбит/с и совместим с популярными патч-панелями. Артикул NMC-KJUE2-FT-WT обеспечивает точную замену в существующих системах.

Назначение и область применения

Этот модуль предназначен для оконечной заделки витой пары в сетевой кабеле UTP Cat.6. Применяется в пассивном оборудовании телекоммуникационных систем: патч-панелях, стеновых розетках, распределительных коробках. Подходит для офисных, образовательных и административных помещений, где требуется надёжное соединение Ethernet до 1 Гбит/с. Особенно эффективен там, где важна скорость установки и возможность повторной перезаделки.

Технические характеристики

• Категория: Cat.6 (класс E), частота до 250 МГц
• Разъём: RJ45 8P8C, неэкранированный (UTP)
• Тип монтажа: Keystone (стандартный форм-фактор 17×17 мм)
• Цвет: белый
• Индикация схемы: T568A / T568B (маркировка на корпусе)
• Материал корпуса: высокопрочный термостойкий пластик
• Количество контактов: 8
• Поддержка скорости: до 1 Гбит/с (по стандарту IEEE 802.3ab)

Совместимость и монтаж

Модуль совместим с любыми Keystone-совместимыми рамками и панелями, включая 24-портовые и даже 0,5U-панели. Установка происходит путём вставки в стандартное отверстие 17×17 мм - фиксация механическая, без крепежа.

Заделка кабеля выполняется двумя способами:

• С помощью инструмента NMC-FT-TOOL: вставьте кабель в модуль, затем в инструмент - один щелчок полностью завершает контакт. Процедура занимает 2–3 секунды.
• С помощью ударного инструмента 110 или Krone: контакты IDC совместимы с классическим инструментом, что даёт гибкость при использовании уже имеющегося оборудования.

Прорези на ножах контактов удерживают жилы во время разводки, снижая риск смещения и ошибок.

Безопасность и стандарты

Соответствует требованиям ISO/IEC 11801 Class E и TIA/EIA-568-B.2. Нет специальных требований к заземлению - так как модуль неэкранированный, он не нуждается в экранирующих соединениях. Работает в температурном диапазоне от –10C до +60C, безопасен для постоянной эксплуатации в закрытых помещениях.

Преимущества

• Высокая скорость монтажа - заделка за одно движение инструмента
• Возможность многократной перезаделки без повреждения контактов
• Узкий профиль (17 мм) - экономия места в панелях
• Чёткая маркировка T568A/B - минимизация ошибок при сборке
• Стандартная совместимость - работает с большинством существующих решений

Ограничения применения

• Не подходит для экранированных систем (S/FTP, F/UTP) - отсутствует экран и заземление
• Не рекомендован для открытых внешних установок - не имеет защиты IP
• Требуется использование инструмента для качественной заделки; попытки затянуть провода вручную приведут к плохому контакту
• Не предназначена для питания PoE+ выше 30 Вт - хотя теоретически выдерживает, долговременная нагрузка близкая к пределу может вызвать нагрев

Примеры использования

• Патч-панель 24 порта в серверной комнате
• Стеновая розетка в офисе с подключением компьютера и телефона
• Распределительный шкаф в учебном центре
• Модернизация старой сети - замена модулей Cat.5e на Cat.6 без замены всей панели

Практические советы

• Перед монтажом проверьте соответствие цветовой схемы (T568A или T568B) на всех участках сети - смешивание схем вызывает потери связи
• Не перегибайте кабель внутри модуля - радиус изгиба должен быть не менее 4 диаметров кабеля
• Если используете инструмент 110/Krone, убедитесь, что лезвие чистое и не затуплено - грязный инструмент оставляет следы на контактах
• Для тестирования после монтажа используйте кабельный анализатор - особенно важно при работе с длинными трассами (>90 м)
• Артикул NMC-KJUE2-FT-WT легко найти в каталогах по запросу “NIKOMAX Cat.6 Keystone” - сохраните этот код для заказа запасных модулей
