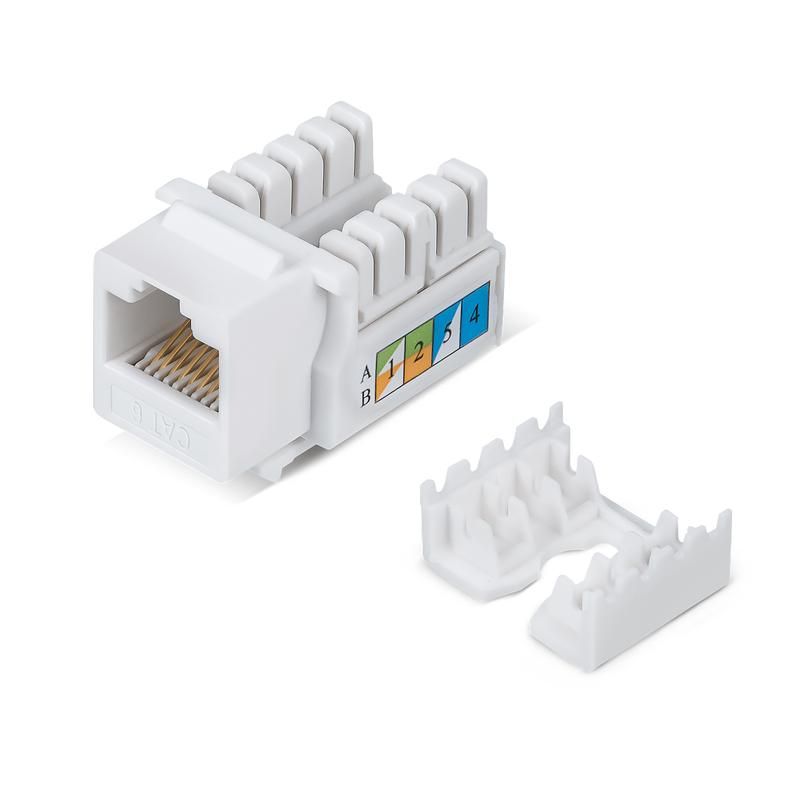

Вставка Keystone Jack RJ45 кат.6 KJ-RJ45-Cat.6-90 заделка тип 110 бел. Cabeus 7129c

Вставка Keystone Jack RJ-45 категория 6 заделка тип 110 белая от бренда Cabeus — это компактный модуль для создания точек подключения Ethernet в патч-панелях, настенных розетках и модульных системах Mosaic. Артикулы kj-rj45-cat.6-90 и 7129c обеспечивают надёжное соединение сетевого кабеля с оборудованием через стандартный RJ-45 интерфейс.

Назначение и область применения

Эта вставка используется для организации проводной локальной сети (LAN) в офисах, учебных заведениях, центрах обработки данных и жилых помещениях. Устанавливается в стандартные Keystone-платформы: патч-панели, стеновые рамки, распределительные коробки. Применяется там, где требуется подключить компьютер, телефон, IP-камеру, терминал или другое устройство с Ethernet-портом.

Технические характеристики

• Тип разъёма: RJ-45, 8P8C (8 контактов)
• Категория передачи: Cat 6 — обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Способ присоединения: 110-style IDC — контактная защёлка для обжима жил кабеля
• Сечение провода: 22–25 AWG (соответствует медным жилам Ø0.5–0.7 мм)
• Поддерживаемые типы кабеля: круглый и плоский UTP/FTP
• Тип проводников: однопроволочные (моножила)
• Цвет: белый
• Количество портов: один
• Разводка контактов: T568A и T568B — совместима с любыми стандартами сетевой разводки
• Исполнение: гнездо (Jack) — принимает вилку Ethernet-шнура

Совместимость и монтаж

Вставка устанавливается в любой Keystone-совместимый корпус или панель с прямоугольным отверстием 14×14 мм. Для монтажа необходим инструмент 110-type punch-down — он плотно фиксирует жилы кабеля в контактных колодках. Кабель вставляется в зажим до щелчка; избыток проводников обрезается автоматически. Нет необходимости в пайке или дополнительных клеммах. Монтаж выполняется после предварительной подготовки кабеля: снятия внешней изоляции и выравнивания жил по цветовой схеме.

Безопасность и стандарты

Модуль соответствует требованиям международных стандартов ISO/IEC 11801 и TIA/EIA-568-B для категории 6. Обеспечивает стабильную работу при температуре от –10°C до +60°C. Конструкция выполнена из самозатухающего пластика (UL94 V-2), что снижает риск распространения горения. Не содержит свинца и других токсичных веществ в соответствии с RoHS.

Преимущества

• Высокая помехозащищённость благодаря экранированию внутри платформы — не требует экрана самого кабеля
• Универсальная совместимость с любыми Keystone-корпусами и панелями
• Легкая и быстрая замена — можно переставить в другой корпус без демонтажа всей системы
• Чёткая маркировка контактов — позволяет точно соблюдать схему T568A/B
• Стандартный белый цвет — хорошо сочетается с большинством интерьеров и панелями

Ограничения применения

• Не подходит для многожильных (гибких) проводников — возможны потери связи из-за плохого контакта
• Не предназначен для работы вне помещений — не имеет защиты от влаги и пыли (IP-класс не указан)
• Не рекомендуется использовать с кабелями сечением менее 22 AWG или более 25 AWG — риск повреждения контактов
• Не поддерживает PoE+ (IEEE 802.3at) на максимальной мощности при длительной нагрузке — проверьте совместимость с вашими источниками питания

Примеры использования

• Подключение ПК к сети в офисном кабинете через настенную розетку
• Обустройство точки доступа для VoIP-телефона в холле
• Монтаж в патч-панель серверной комнаты для подключения маршрутизаторов
• Создание домашней сети с несколькими точками в каждой комнате
• Интеграция в систему “умный дом” для управления камерами и датчиками

Практические советы

• Перед монтажом всегда проверяйте соответствие цветовой схемы (T568A или T568B) на обоих концах кабеля — это исключает ошибки подключения
• Используйте только качественный инструмент 110-type — слабый или изношенный может не обжать жилы полностью
• Не допускайте перегибов кабеля ближе чем 2 см от вставки — это снижает качество сигнала
• При использовании в патч-панелях сохраняйте единый порядок цветов во всех модулях — так проще диагностировать проблемы
• Артикул kj-rj45-cat.6-90 и 7129c — это одна и та же вставка; различаются только номера в каталогах поставщиков
