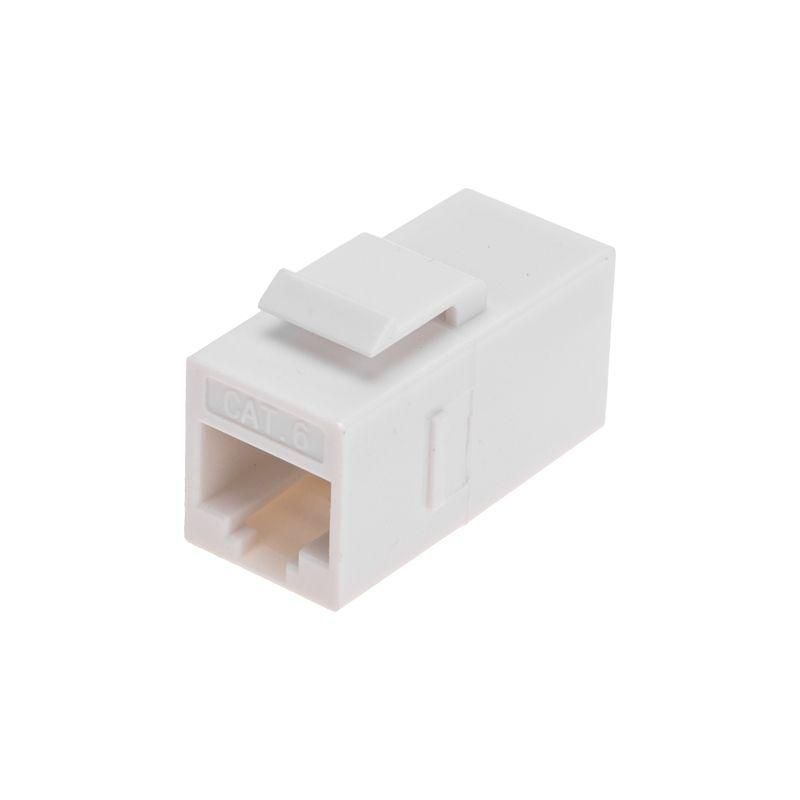

Адаптер проходной формата Keystone, Jack RJ-45(8P8C), UTP, CAT 6 REXANT PRO | 02-0108 MEET

Адаптер проходной Keystone Jack RJ-45(8P8C) UTP CAT 6 от REXANT (артикул 02-0108) предназначен для надёжного соединения двух сетевых кабелей категории 6 без разрыва цепи. Устройство устанавливается в стеновые или настольные модульные панели, обеспечивая постоянный контакт при переключении или удлинении проводки.

Назначение и область применения

Этот проходной адаптер используется для создания прямого соединения между двумя UTP-кабелями категории 6 с разъёмами RJ-45. Он позволяет продлевать сеть внутри помещений, не требуя активного оборудования - например, при прокладке кабеля через стены, потолочные ниши или распределительные шкафы. Применяется в офисных, домашних и промышленных локальных сетях, где важна целостность соединения без переходников или коммутаторов.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C) - восемь контактов, совместим с Ethernet-кабелями Cat 5e/6/6a
• Способ присоединения: 110-зажим - фиксация жил кабеля с помощью ударного инструмента, обеспечивающая надёжный контакт
• Размер жил: 26–23 AWG - поддерживает традиционные медные провода в диапазоне от 0,2 мм2 до 0,5 мм2
• Исполнение: гнездо (female jack) - принимает вилку стандарта RJ-45 с другой стороны
• Цвет корпуса: белый - соответствует типичному цветовому решению сетевой аппаратуры
• Категория кабеля: Cat 6 - гарантирует передачу данных со скоростью до 1 Гбит/с на расстоянии до 100 метров

Совместимость и монтаж

Адаптер совместим со всеми стандартными Keystone-панелями и рамками, имеющими квадратное отверстие 19×19 мм. Для установки требуется выдавить устройство в панель до щелчка. Монтаж кабеля выполняется через зажимы 110: зачищенные жилы вставляют в каналы и фиксируют ударным инструментом - без пайки. Каждый контакт имеет индивидуальный зажим, что снижает риск перепутать пары. Обязательно соблюдайте порядок обжима T568A или T568B на обоих концах.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов для сетевого оборудования. Произведено из самозатухающих пластиков, устойчивых к нагреву. Нет открытых токоведущих частей - безопасно при работе под напряжением до 250 В переменного тока. Соответствует нормам EIA/TIA-568-B.2 для кабелей категории 6.

Преимущества

• Минимальная потеря сигнала - прямой проход без внутренней электроники
• Высокая механическая прочность - жесткий корпус предотвращает деформацию при подключении/отключении
• Стабильный контакт - технология 110 обеспечивает долговечное соединение даже при вибрациях
• Легко заменяем - можно демонтировать и заменить без вскрытия панели

Ограничения применения

• Не предназначена для работы с FTP/STP-кабелями - отсутствует экранирование и заземление
• Не подходит для подключения PoE-устройств выше 15,4 Вт - возможен перегрев при длительной нагрузке
• Не использовать во внешних условиях - не имеет защиты IP, чувствителен к влаге и пыли
• Запрещён монтаж вблизи силовых кабелей без разделения - возможны помехи в сети

Примеры использования

• Продление кабеля от роутера к рабочему месту через стену
• Обеспечение доступа к сети в труднодоступном месте (например, за панелью серверного шкафа)
• Подключение терминалов, принтеров или IP-камер в стационарной инфраструктуре
• Создание временной точки доступа при ремонте или переоборудовании сети

Практические советы

• Перед монтажом проверьте, чтобы кабель был именно Cat 6 - использование более слабого кабеля снизит скорость
• Используйте качественный обжимной инструмент 110 - некорректный зажим вызывает обрыв связи
• Не перегибайте кабель ближе чем на 4 см от адаптера - это нарушает структуру скрутки пар
• При тестировании сети используйте кабельный анализатор - он покажет наличие обрывов или неправильной распиновки
• При использовании нескольких адаптеров подряд - суммарная длина кабеля не должна превышать 100 метров
