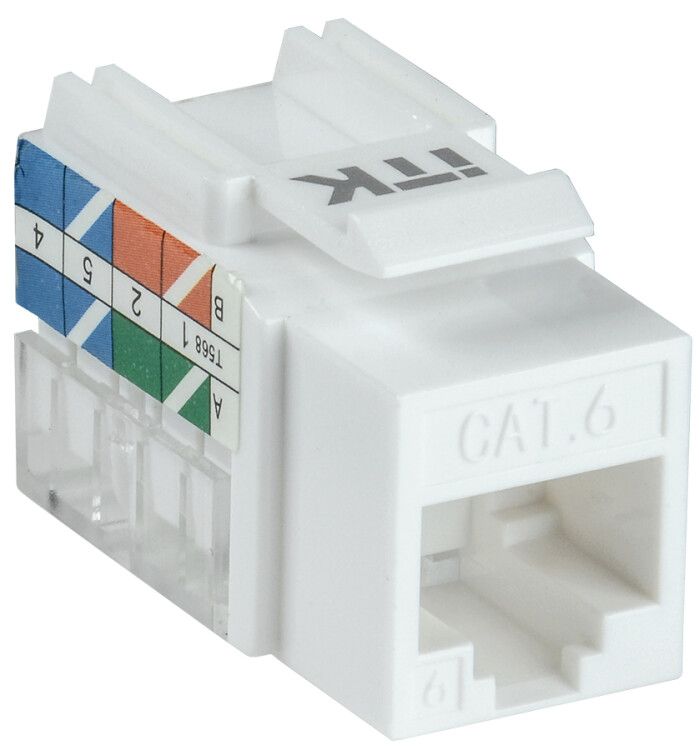

Модуль Keystone Jack кат. 6 UTP 110 IDC 90 град. | CS1-1C06U-11 ITK IEK

Модуль Keystone Jack категория 6 UTP 110 IDC 90 градусов от ITK (IEK) - это надёжный соединительный элемент для создания сетевых точек доступа в офисах, на предприятиях и в жилых зонах. Артикул cs1-1c06u-11 обеспечивает стабильную передачу данных до 250 МГц через UTP-кабель с использованием стандарта Category 6.

Назначение и область применения

Модуль Keystone Jack категория 6 UTP 110 IDC 90 градусов предназначен для монтажа в стеновые розеточные коробки, патч-панели и распределительные шкафы. Он служит интерфейсом между сетевым кабелем и устройством пользователя - компьютером, телефоном, камерой или другим оборудованием с портом RJ45. Подходит для прокладки локальных сетей в офисах, центрах обработки данных, учебных заведениях и многоквартирных домах.

Технические характеристики

• Категория: Cat 6 - поддерживает скорость передачи данных до 1 Гбит/с и частоту до 250 МГц
• Тип разъёма: RJ45 8P8C - совместим со всеми стандартными Ethernet-кабелями
• Способ подключения: 110 IDC - контактная система с защёлкивающимся механизмом для быстрого обжима проводов
• Угол выхода: 90 градусов - позволяет удобно выводить кабель перпендикулярно поверхности, экономя место в коробках
• Сечение кабеля: AWG 22–24 - оптимально для одножильного и многожильного UTP-кабеля
• Способ монтажа: внутренний - фиксируется внутри пластиковой рамки или панели, не выступает за её плоскость
• Цвет: белый - соответствует стандартной цветовой гамме сетевого оборудования
• Гарантия: 12 месяцев

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-рамками и панелями от ITK (IEK) и других производителей, использующих унифицированный форм-фактор. Для установки требуется специальный инструмент - обжимной клещ с насадкой 110 IDC. Кабель зачищается на 3–4 см, жилы укладываются в соответствии с T568A/B по цветовой схеме и запрессовываются одним движением. Угол 90 градусов снижает нагрузку на изгиб кабеля в ограниченном пространстве. Модуль легко заменяется при необходимости ремонта или модернизации сети.

Безопасность и стандарты

Модуль соответствует требованиям ANSI/TIA-568-C.2 и ISO/IEC 11801 для категории 6. Все материалы изготовлены из самозатухающего пластика, что исключает распространение горения. Электрическая изоляция обеспечена в соответствии с нормами безопасности для слаботочных систем.

Преимущества

• Высокая плотность контактов - позволяет устанавливать больше портов в одном пространстве
• Стандартный 90° угол - минимизирует перегиб кабеля, продлевает срок службы
• Надёжная технология 110 IDC - обеспечивает постоянный контакт без пайки
• Белый корпус - гармонично сочетается с большинством типов розеточных панелей
• Поддержка круглого кабеля - не требует переходника или специальной формы провода

Ограничения применения

• Не предназначен для внешней установки - не имеет защиты от воды и пыли (не IP-rated)
• Требует обязательного использования специального инструмента - нельзя смонтировать без обжимного клеща 110 IDC
• Не рекомендован для использования с FTP/STP-кабелями с экраном - не предусмотрено экранирование контактов
• Не подходит для высоковольтных или силовых цепей - только для слаботочных сетей

Примеры использования

• Подключение компьютеров к сети в офисных помещениях через настенные розетки
• Обустройство точек доступа для VoIP-телефонии в call-центрах
• Монтаж сетевых портов в патч-панелях серверных стоек
• Установка в распределительных щитах для организации LAN в многоэтажных зданиях
• Создание точек доступа для IP-камер видеонаблюдения

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (AWG 22–24) - более толстые провода не войдут в контакт
• Используйте тестер для проверки целостности пар после сборки - особенно важно при работе с длинными трассами
• При прокладке нескольких модулей в одной панели соблюдайте одинаковый порядок обжима (T568A или T568B) во всех точках
• Не затягивайте кабель слишком сильно при входе в модуль - это повредит изоляцию и снизит качество сигнала
• Артикул cs1-1c06u-11 от ITK (IEK) идеально сочетается с другими продуктами серии ITK для единого решения всей системы коммуникаций
