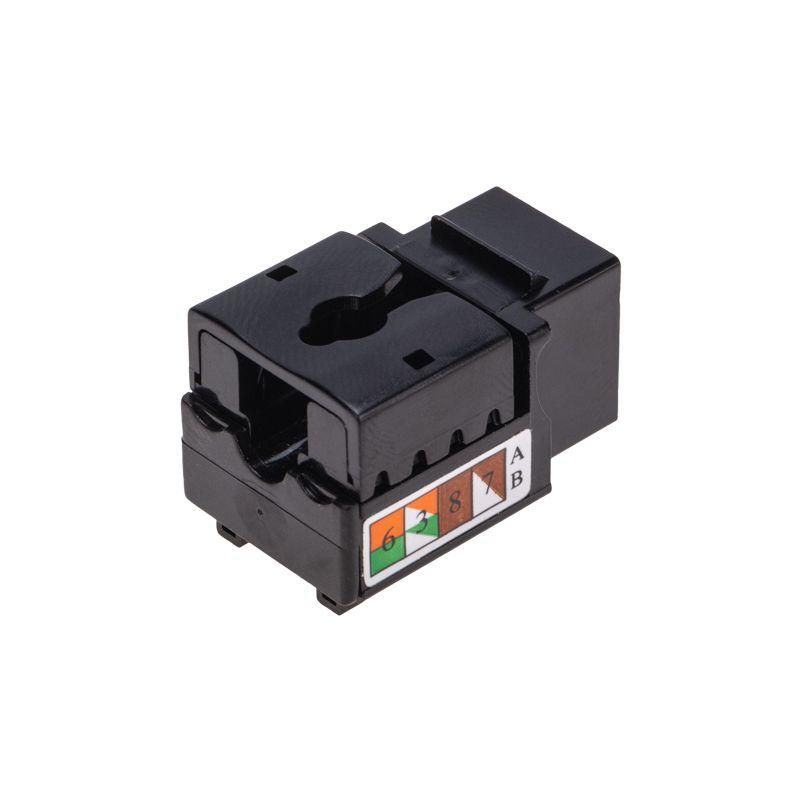

Модуль Keystone Jack RJ-45(8P8C), UTP неэкранированный, CAT 6, тип 90 градусов, черный REXANT PRO | 02-0255 MEET

Модуль Keystone Jack RJ-45(8P8C) UTP неэкранированный CAT 6 тип 90 градусов черный от Rexant (артикул 02-0255) предназначен для подключения сетевых кабелей в стационарных локальных сетях. Его угловая форма и компактный дизайн позволяют удобно размещать модуль в патч-панелях и стеновых коробках, особенно там, где важна экономия пространства.

Назначение и область применения

Модуль Keystone Jack RJ-45(8P8C) UTP неэкранированный CAT 6 тип 90 градусов черный используется для создания точек доступа в компьютерных сетях. Он устанавливается в стандартные Keystone-платформы: настенные розетки, патч-панели, распределительные коробки. Подходит для прокладки сети в офисах, школах, жилых домах и на производстве. Модуль обеспечивает соединение между сетевым кабелем и оборудованием - маршрутизатором,switch’ом, компьютером или IP-камерой.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C) - восемь контактов, совместим с Ethernet-кабелями Cat 5e, Cat 6, Cat 6a
• Категория передачи: Cat 6 - поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: неэкранированный (UTP) - подходит для сред с низким уровнем помех
• Угол выхода: 90 градусов - позволяет направить кабель перпендикулярно поверхности, снижает нагрузку на разъём
• Способ подключения кабеля: IDC (Insulation Displacement Contact) - обжим без зачистки жил, через специальные контакты с режущими кромками
• Сечение провода: 26–23 AWG - соответствует стандартному медному кабелю Cat 6 (обычно 24 AWG)
• Совместимость с кабелем: да, подходит для круглого кабеля с внешним диаметром до 6 мм
• Цвет: чёрный - маскирует грязь, хорошо сочетается с большинством корпусов и панелей

Совместимость и монтаж

Модуль Keystone Jack RJ-45(8P8C) UTP неэкранированный CAT 6 тип 90 градусов черный встраивается в любые стандартные Keystone-корпуса с размером 45×45 мм. Для установки достаточно вставить модуль в паз до щелчка. Обжим кабеля выполняется с помощью обжимного инструмента для IDC-контактов - он имеет вырез под ножевой механизм. Жилы кабеля вставляются в каналы по цветовой схеме T568A или T568B, после чего плотно прижимаются инструментом. Кабель должен быть не толще 6 мм в диаметре - иначе не войдёт в корпус модуля.

Безопасность и стандарты

Модуль соответствует требованиям стандарта TIA/EIA-568-B.2 для категории 6. Нет сертификации по UL или CE - как у многих бюджетных решений, но материалы и конструкция обеспечивают надёжную работу в бытовых и коммерческих условиях. Применяется в системах с напряжением ниже 50 В постоянного тока - безопасен для передачи данных.

Преимущества

• Угол 90° снижает риск перегиба кабеля и продлевает срок службы соединения
• IDC-контакты позволяют быстро и качественно подключить кабель без зачистки жил
• Чёрный цвет не выделяется в панелях и не требует дополнительной окраски
• Поддержка круглого кабеля - упрощает прокладку в каналах и трубах
• Совместим с большинством существующих патч-панелей и настенных розеток

Ограничения применения

• Не подходит для экранированных кабелей (STP, FTP) - отсутствует заземление и экранная опора
• Не рекомендован для открытой прокладки вне корпуса - не имеет защиты от механических повреждений
• Работает только с кабелями Cat 6 и ниже; не гарантирует стабильную работу на скорости 10 Gbit/s
• Не предназначена для использования во влажных или наружных условиях - отсутствует защита IP

Примеры использования

• Подключение рабочего места сотрудника к корпоративной сети через настенную розетку
• Монтаж точки доступа для IP-телефона или камеры наблюдения в офисе
• Установка в патч-панели серверной комнаты для коммутации оборудования
• Создание локальной сети в учебном классе или маленьком центре обслуживания

Практические советы

• Перед обжимом проверьте соответствие цветовой схемы (T568A/T568B) на обоих концах кабеля - это исключит проблемы с подключением
• Используйте инструмент с регулируемым усилием - слишком сильный нажим может повредить контакты
• Не используйте кабель с жилами меньше 26 AWG - они хрупкие и легко ломаются при обжиме
• Если кабель слишком толстый, попробуйте слегка снять внешнюю оболочку ближе к месту входа - так он легче войдёт в модуль
• При сборке панели соблюдайте порядок: сначала подключите все кабели, потом вставляйте модули - так проще контролировать качество
