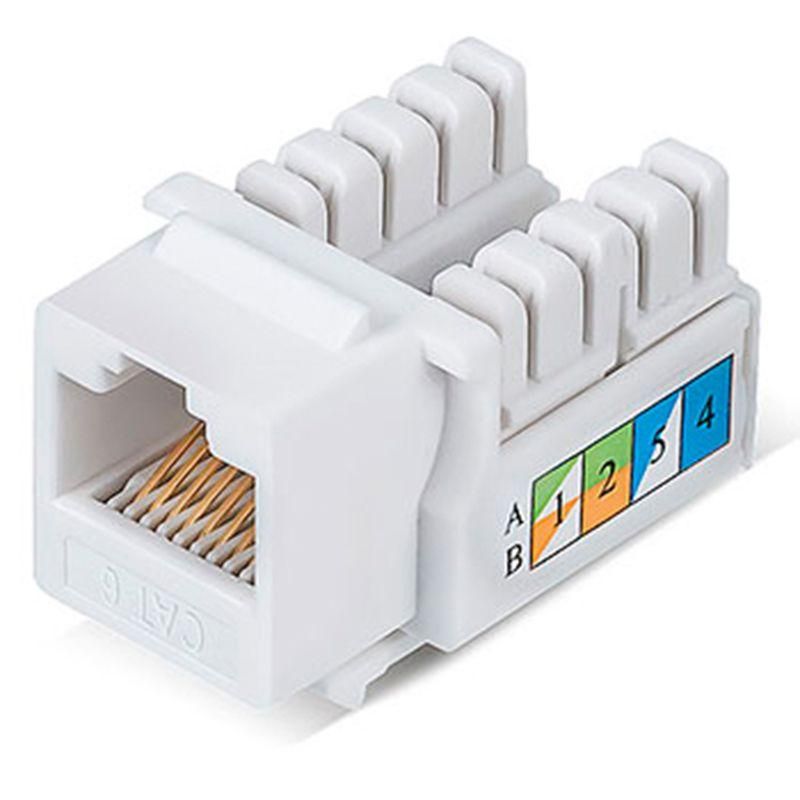

Модуль Keystone Jack RJ-45(8P8C), UTP неэкранированный, CAT 6, тип 90 градусов, белый REXANT PRO | 02-0254 MEET

Модуль Keystone Jack RJ-45(8P8C) UTP неэкранированный CAT6 90 градусов белый от REXANT (артикул 02-0254) предназначен для надёжного подключения сетевых устройств через стеновые розетки или патч-панели. Угол 90 градусов позволяет удобно прокладывать кабель, снижая нагрузку на соединение.

Назначение и область применения

Этот модуль используется для создания точек доступа в локальных сетях. Его устанавливают в:

• Стеновые розетки для подключения компьютеров, телефонов, IP-камер;
• Модульные патч-панели в серверных шкафах;
• Интегрированные системы типа Mosaic для офисных и жилых помещений.

Подходит для передачи данных со скоростью до 1 Гбит/с и выше, соответствует требованиям категории Cat6. Применяется в офисах, школах, медицинских учреждениях и других объектах с требовательной к качеству связи инфраструктурой.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C), неэкранированный (UTP);
• Категория: Cat6, полоса пропускания 250 МГц;
• Угол выхода кабеля: 90° - позволяет избежать перегибов и уменьшить натяжение;
• Цвет: белый;
• Тип терминирования: 110/Krone - совместим с большинством инструментов для обжима;
• Материал контактных пластин: фосфористая бронза с золотым напылением 1,27 мкм (50 µ");
• Материал контактов IDC: фосфористая бронза с оловянным покрытием 2,54 мкм;
• Корпус: ударопрочный ABS-пластик.

Совместимость и монтаж

Модуль стандартизирован под форм-фактор Keystone, поэтому совместим с любыми панелями, розетками и рамками, поддерживающими этот тип крепления. Для установки требуется стандартный инструмент для обжима по технологии 110/Krone. Кабель вводится в заднюю часть модуля, где контакты пробиваются автоматически при нажатии инструмента. Напряжение питания не требуется - модуль пассивный.

Не используйте инструменты для терминирования T568A/B без проверки совместимости - хотя схема проводки соответствует обоим стандартам, сам модуль не имеет предварительно установленной распиновки; её определяет способ обжима.

Безопасность и стандарты

Модуль соответствует требованиям к категории Cat6, обеспечивая передачу данных без помех в рамках норм IEEE 802.3. Материалы корпуса и контактов соответствуют RoHS по составу. Отсутствие экранирования делает его безопасным для использования в средах без сильных ЭМИ, однако не рекомендован для промышленных зон с мощными источниками радиопомех.

Преимущества

• Золотое напыление на контактах повышает долговечность и надёжность соединения - особенно важно при частых подключениях;
• Угол 90° экономит место и защищает кабель от изгиба, снижая риск повреждения;
• ABS-корпус выдерживает механические нагрузки, не трескается при монтаже;
• Оловянное покрытие на IDC-контактах обеспечивает стабильную связь даже при окислении поверхности кабеля;
• Высокая плотность контактов и качество материалов обеспечивают соответствие спецификациям Cat6 без потерь по затуханию.

Ограничения применения

• Не предназначена для экранированных систем (STP/FTP) - отсутствует металлический экран и заземление;
• Не подходит для условий с постоянной влажностью, прямым попаданием воды или температурой ниже -10C и выше +50C - материал корпуса не рассчитан на экстремальные условия;
• Не использовать в промышленных сетях с сильными электромагнитными полями - возможна потеря качества сигнала;
• Не рекомендуется для подключения PoE+ (до 25,5 Вт) при использовании длинных кабелей (>70 м) без проверки бюджета потерь - возможно нагревание контактов.

Примеры использования

• Подключение ПК и принтеров в офисном пространстве через настенные розетки;
• Создание точек доступа для VoIP-телефонов в больницах и отелях;
• Монтаж в патч-панели серверной комнаты для коммутации между оборудованием;
• Обустройство домашней сети с высокой пропускной способностью для IPTV и видеонаблюдения.

Практические советы

• Перед установкой проверьте, чтобы кабель имел подходящую толщину - Cat6 обычно 23–24 AWG. Тонкие кабели (26 AWG) могут плохо фиксироваться в контактах IDC;
• Используйте инструмент с регулировкой глубины обжима - слишком сильное давление может сломать внутренние контакты;
• При монтаже в патч-панель соблюдайте порядок цветов (T568B чаще всего) - это упрощает диагностику и обслуживание;
• Рекомендуется тестировать каждый смонтированный модуль с помощью кабельного анализатора - особенно в ответственных сетях;
• Модуль REXANT PRO (02-0254) можно заменить на аналогичный от другого бренда, если сохранён форм-фактор Keystone и класс Cat6 - он не является уникальным по дизайну, но отличается качеством материалов.
