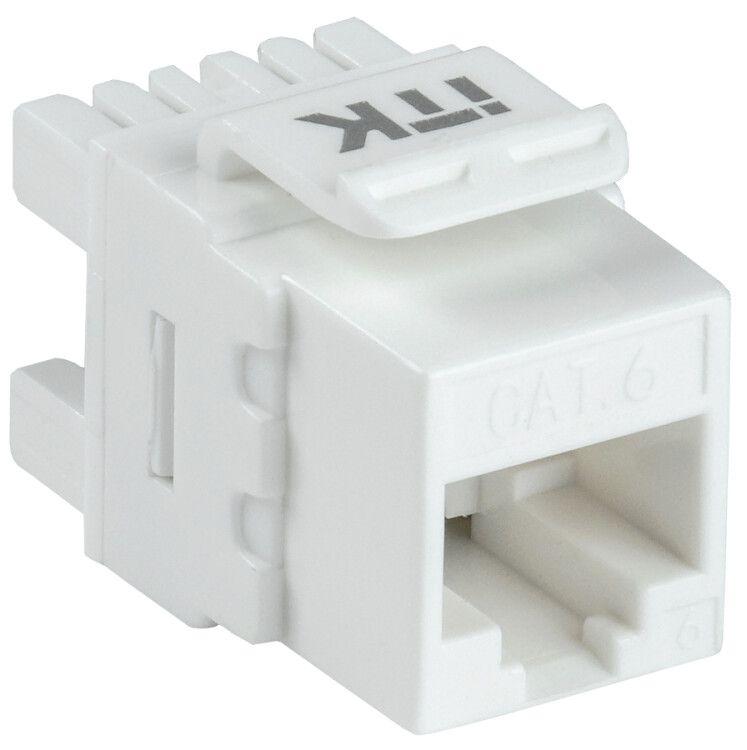

Модуль Keystone Jack кат. 6 UTP 110 IDC 180 град. | CS1-1C06U-12 ITK IEK

Модуль Keystone Jack категория 6 UTP 110 IDC 180 градусов от ITK (IEK) - это надёжный соединительный элемент для создания сетевых точек доступа в офисах, на предприятиях и в жилых зонах. Артикул cs1-1c06u-12 обеспечивает стабильную передачу данных до 250 МГц через UTP-кабель с использованием стандарта Category 6.

Назначение и область применения

Модуль Keystone Jack категория 6 UTP 110 IDC 180 градусов предназначен для монтажа в стеновые розеточные коробки, патч-панели и распределительные шкафы. Он служит интерфейсом между сетевым кабелем и устройством пользователя - компьютером, телефоном, камерой или другим оборудованием с портом RJ45. Подходит для прокладки локальных сетей в офисах, учебных заведениях, центрах обработки данных и многоквартирных домах.

Технические характеристики

• Категория: Cat 6 - поддерживает скорость передачи данных до 1 Гбит/с при длине канала до 100 метров
• Тип разъёма: RJ45 8P8C - совместим со всеми стандартными Ethernet-шнурами
• Способ подключения: 110 IDC - контактная система с защёлкивающимся механизмом для одножильного и многожильного провода
• Сечение кабеля: 22–24 AWG - оптимально для типичных UTP-кабелей категории 6
• Угол выхода: 180 градусов - модуль выведен прямо назад, что снижает нагрузку на кабель при установке в плотные панели
• Цвет: белый - соответствует стандартной цветовой гамме сетевого оборудования
• Гарантия: 12 месяцев

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-корпусами и панелями, имеющими квадратное отверстие 19×19 мм. Устанавливается внутренним способом - фиксируется в корпусе за счёт защёлок. Для подключения кабеля требуется специальный инструмент - обжимной клещ с насадкой 110 IDC. Без него невозможно правильно обжать контакты и добиться надёжного соединения. Кабель должен быть круглым - плоский или сплющенный кабель не подойдёт. Диаметр кабеля должен соответствовать требованиям AWG 22–24.

Безопасность и стандарты

Модуль соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 6. Все материалы используются в соответствии с нормами безопасности для электронных компонентов. Нет открытых токоведущих частей - безопасен при работе под напряжением до 250 В переменного тока.

Преимущества

• Высокая стабильность сигнала благодаря экранированному дизайну внутри корпуса
• Угол 180° позволяет избежать перегиба кабеля при установке в глубоких панелях
• Надёжная фиксация проводов системой 110 IDC - минимизирует потери связи из-за плохого контакта
• Белый цвет легко сочетается с другими элементами сетевой инфраструктуры
• Произведён компанией ITK (IEK) - известным производителем с проверенной качественной линейкой коммуникационного оборудования

Ограничения применения

• Не предназначен для использования вне помещений - не имеет защиты IP
• Не работает с FTP или STP кабелями без правильного заземления - требует соблюдения схемы экранирования
• Не подходит для монтажа без специнструмента - попытки подключить вручную повредят контакты
• Не рекомендован для высокочастотных применений выше 250 МГц - для этого нужны категории 6A или выше

Примеры использования

• Подключение компьютера к сети через настенную розетку в офисном помещении
• Обустройство точек доступа для VoIP-телефонии в call-центре
• Подключение IP-камер видеонаблюдения к центральному серверу
• Создание сетевых розеток в учебных классах или лабораториях

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля - AWG 22–24 - чтобы избежать плохого контакта
• Используйте только инструмент с насадкой 110 IDC; обычные обжимки для RJ45 здесь не подходят
• При прокладке кабеля сохраняйте радиус изгиба не менее 4 диаметров кабеля - это предотвращает потерю качества сигнала
• Проверьте полярность проводов по стандарту T568B - он чаще всего используется в коммерческих сетях
• При установке в патч-панель убедитесь, что модуль полностью вошёл в корпус - слышится характерный щелчок фиксации
• Артикул cs1-1c06u-12 от ITK (IEK) можно заменить аналогом только при совпадении всех параметров - особенно угла выхода и типа подключения
