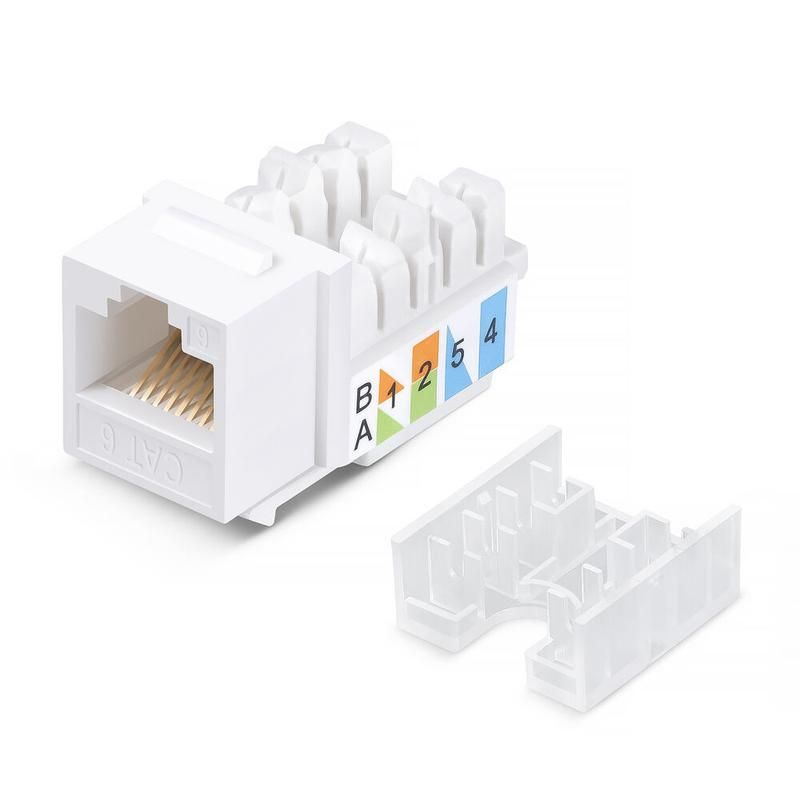

Вставка Keystone Jack RJ-45, категория 6, заделка тип 110, белая, со стяжкой - KJ-RJ45-Cat.6-90-SW Cabeus 10071c

Вставка Keystone Jack RJ-45 категория 6 заделка тип 110 со стяжкой белая от бренда Cabeus — это компактный модуль для организации сетевых соединений в патч-панелях, настенных розетках и модульных системах Mosaic. Артикулы kj-rj45-cat.6-90-sw и 10071c обеспечивают надёжное подключение кабелей категории 6 с использованием технологии 110.

Назначение и область применения

Эта вставка используется для создания точек подключения в локальных вычислительных сетях. Устанавливается в стандартные Keystone-платформы: патч-панели, стеновые рамки, распределительные коробки. Применяется там, где требуется высокая скорость передачи данных до 1 Гбит/с — в офисах, учебных заведениях, центрах обработки данных, на производстве.

Технические характеристики

• Тип разъёма: RJ-45, 8P8C (8 контактов)
• Категория: Cat 6 — обеспечивает пропускную способность до 250 МГц
• Способ присоединения: 110-style IDC — контактная система с защёлкивающимся инструментом
• Сечение провода: 22–25 AWG — подходит для тонких многожильных и одножильных проводников
• Поддерживаемые кабели: круглые и плоские UTP/FTP категории 5e/6
• Разводка: соответствие стандартам T568A и T568B
• Угол выхода кабеля: 90° — позволяет экономить место в плотных сборках
• Цвет: белый — сочетается с большинством панелей и коробок
• Количество портов: один
• Фиксация: встроенная стяжка — удерживает кабель и снижает нагрузку на контакты

Совместимость и монтаж

Вставка совместима со всеми стандартными Keystone-корпусами и панелями от различных производителей. Для монтажа необходим инструмент 110-type punch-down — он обеспечивает точное обжатие жил в контактные колодки без повреждения изоляции. Кабель заводится в зажим, после чего инструментом давят на каждую жилу до щелчка. Стяжка фиксирует внешнюю оболочку кабеля, предотвращая её выскальзывание. Установка занимает менее 5 минут на одну точку.

Безопасность и стандарты

Произведена в соответствии с международными стандартами ISO/IEC 11801 и TIA/EIA-568-B.2. Обеспечивает электромагнитную совместимость и минимальные потери сигнала. Нет напряжения питания — безопасна при работе с активным оборудованием. Соответствует нормам пожарной безопасности для внутренней прокладки.

Преимущества

• Стандартная форма — легко заменяется в существующих системах
• 90-градусный угол вывода — удобнее при плотном расположении кабелей
• Стяжка на входе — продлевает срок службы соединения
• Поддержка обоих вариантов цветовой схемы (T568A/B) — гибкость при монтаже
• Совместимость с одножильными и многожильными проводами — универсальность

Ограничения применения

• Не предназначен для экстремальных температур — работает при +10°C...+60°C
• Не экранирована — не рекомендован для зон с сильными помехами (например, рядом с силовыми кабелями без защиты)
• Не подходит для PoE++ (до 90 Вт) — максимальная мощность ограничена стандартом Cat 6 (до 30 Вт)
• Не рассчитана на частые переподключения — контакты 110 не предназначены для многократного демонтажа

Примеры использования

• Подключение компьютеров и IP-телефонов к патч-панели в серверной комнате
• Монтаж настенной розетки в офисном помещении для рабочего места сотрудника
• Обустройство точек доступа в образовательных классах или медицинских кабинетах
• Интеграция в системы видеонаблюдения — подключение камер через Ethernet

Практические советы

• Перед монтажом проверьте, что кабель действительно категории 6 — использование Cat 5e снизит эффективность
• Используйте инструмент 110 с регулируемой глубиной — чтобы не повредить контакты
• При прокладке кабеля оставляйте запас 10–15 см — это упростит последующий ремонт
• Не затягивайте стяжку слишком сильно — она должна удерживать оболочку, а не деформировать кабель
• При тестировании используйте кабельный анализатор — проверьте целостность всех пар и уровень NEXT-перекрестных помех
• Артикул kj-rj45-cat.6-90-sw и 10071c — это одна и та же вставка; различаются только форматы номеров в каталогах
