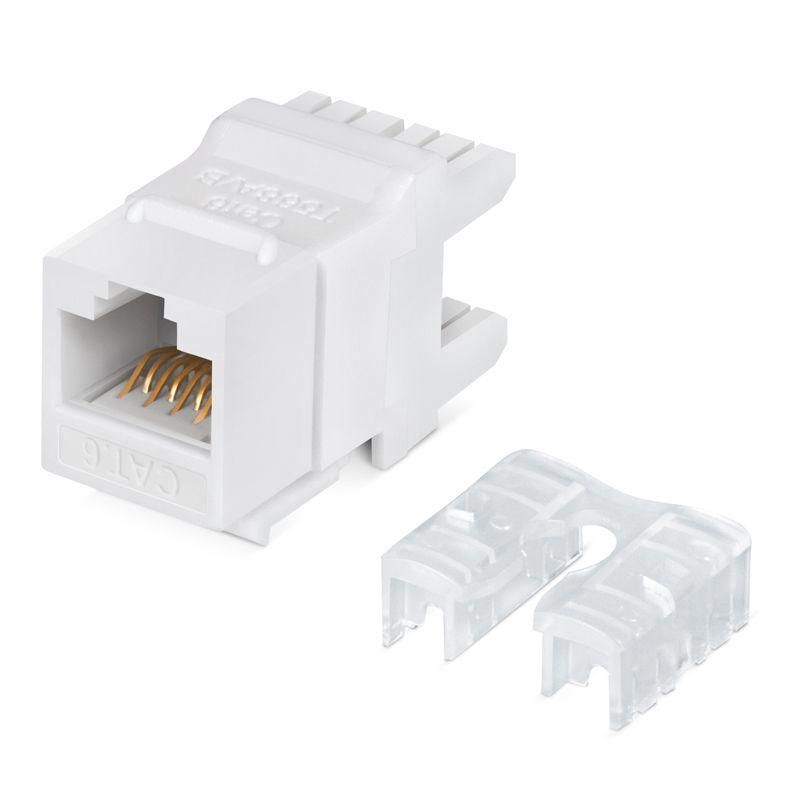

Модуль Keystone Jack RJ-45(8P8C), UTP неэкранированный, CAT 6, тип 180 градусов, белый REXANT PRO | 02-0250 MEET

Модуль Keystone Jack RJ-45(8P8C) UTP неэкранированный CAT6 тип 180 градусов белый от REXANT (артикул 02-0250) предназначен для надёжного подключения сетевых устройств через стандартизированные разъёмы в патч-панелях, настенных розетках и модульных вставках. Его угловая форма и класс Cat6 обеспечивают удобство монтажа и стабильную передачу данных до 1 Гбит/с.

Назначение и область применения

Этот модуль используется для создания точек доступа в локальных компьютерных сетях. Он устанавливается в стандартные Keystone-платформы: патч-панели, стеновые рамки, распределительные коробки и модульные системы типа Mosaic. Подходит для подключения ПК, IP-камер, телефонов VoIP, принтеров и другого сетевого оборудования, требующего проводного соединения.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C)
• Категория: Cat6 - обеспечивает пропускную способность до 250 МГц и скорость передачи до 1 Гбит/с
• Экранирование: UTP (неэкранированный) - подходит для сред с низким уровнем ЭМИ
• Угол выхода кабеля: 180° - позволяет прокладывать кабель прямо назад, экономя место за панелью
• Цвет: белый - совместим с большинством светлых панелях и декоративными решётками
• Тип терминирования: IDC (тип 110 / Krone) - для обжима жил кабеля без пайки
• Материал контактов: фосфористая бронза с золотым напылением 1,27 мкм - снижает сопротивление и предотвращает окисление
• Покрытие контактных площадок IDC: оловянный сплав 2,54 мкм - обеспечивает надёжный контакт при обжиме
• Корпус: ударопрочный ABS-пластик - выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-корпусами и панелями, имеющими квадратное отверстие 14×14 мм. Для установки достаточно вставить модуль в паз до щелчка. Обжим кабеля выполняется с помощью инструмента для терминирования типа 110/Krone - он вдавливает жилы в контактные лезвия, одновременно обрезая изоляцию. Кабель следует заводить строго по цветовой схеме T568A или T568B, указанной на корпусе модуля. Угол 180° особенно удобен при монтаже в глубоких панелях или за стенами, где требуется минимизация изгиба кабеля.

Безопасность и стандарты

Модуль соответствует требованиям к категории Cat6, что гарантирует работу в соответствии с международными стандартами ISO/IEC 11801 и TIA/EIA-568-B. Применяемые материалы не поддерживают горение и соответствуют нормам RoHS. Напыление золота и олова исключает риск коррозии контактов даже при длительной эксплуатации в условиях повышенной влажности.

Преимущества

• Высокая долговечность благодаря качественным материалам - срок службы выше, чем у бюджетных аналогов
• Золотое покрытие контактов снижает вероятность потерь сигнала и перебоев связи
• Форма 180° уменьшает напряжение на кабеле, продлевая его жизнь
• Чёткая маркировка схемы обжима на корпусе ускоряет монтаж и снижает ошибки
• Стандартная компоновка - легко заменяется в существующих системах без доработок

Ограничения применения

Не предназначена для использования в экранированных сетях (STP/FTP) - отсутствие экрана делает её восприимчивой к внешним помехам. Не рекомендуется применять в местах с сильным электромагнитным воздействием (рядом с мощными двигателями, частотниками, сварочным оборудованием). Также не подходит для прямого подключения к кабелю без предварительной подготовки - необходим инструмент для обжима IDC и правильная технология терминирования.

Примеры использования

• Подключение офисных компьютеров к коммутатору через настенные розетки
• Интеграция в патч-панель серверной комнаты для организации структурированной кабельной системы
• Установка в распределительных шкафах многоквартирных домов для предоставления Ethernet-доступа жильцам
• Обустройство рабочих мест на производстве - подключение HMI-панелей, считывателей, контроллеров

Практические советы

• Перед монтажом проверьте, чтобы кабель был Cat6 или выше - использование Cat5e снизит качество связи
• При обжиме не допускайте перекручивания жил - они должны идти параллельно, без переплетений
• Рекомендуемый радиус изгиба кабеля - не менее 4 диаметров кабеля; изгиб под 90° сразу после модуля недопустим
• При использовании в патч-панелях соблюдайте последовательность цветов (T568A/B) на всех модулях - смешивание вызывает сбои
• Для тестирования подключения используйте кабельный анализатор - он покажет наличие обрывов, коротких замыканий и неправильной распиновки
