Модуль Keystone RJ45 CAT6 не экранированный, 180 градусов, белый | RNK6U180WH DKC ДКС

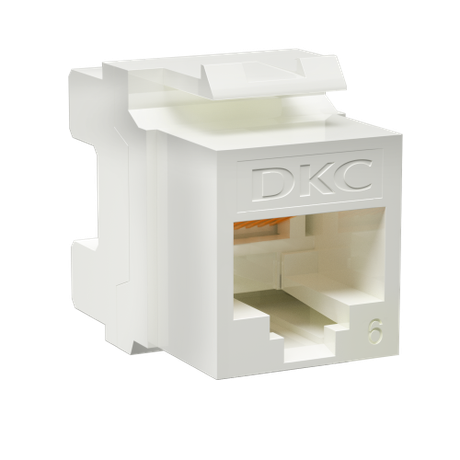

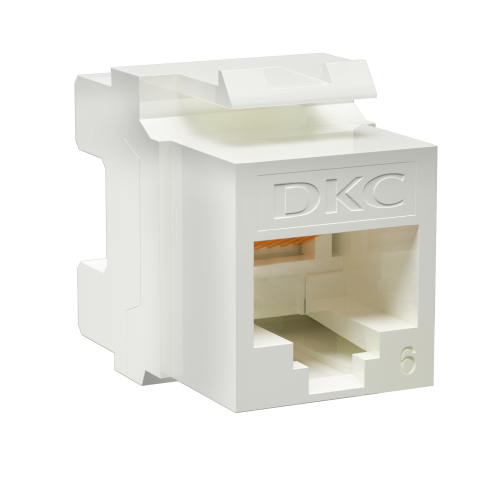

Модуль Keystone RJ45 CAT6 неэкран., 180 градусов, белый, форм-фактор A10 от DKC предназначен для надёжного соединения сетевых кабелей в стационарных точках доступа. Благодаря углу выхода 180 градусов и компактному форм-фактору A10, этот модуль легко устанавливается в ограниченном пространстве — например, в настенных панелях или кабель-каналах. Артикул rnk6u180wh соответствует серии RAM telecom и совместим с большинством стандартных Keystone-корпусов.

Назначение и область применения

Модуль Keystone RJ45 CAT6 неэкран., 180 градусов, белый, форм-фактор A10 используется для создания точек подключения Ethernet в офисах, учебных заведениях, центрах обработки данных и других помещениях с высокой плотностью рабочих мест. Особенно эффективен там, где кабель необходимо выводить под прямым углом к поверхности — например, когда он проходит через стенную нишу, плинтус или кабельный канал. Подходит для фиксированной проводки, а не для мобильных устройств.

Технические характеристики

• Тип: неэкранированный модуль RJ45
• Стандарт: Cat 6 (до 250 МГц)
• Разъём: 8P8C (RJ45)
• Способ подключения: 110 IDC — зажимной контакт с одножильным проводником
• Сечение провода: 23–24 AWG (диаметр около 0,57–0,65 мм)
• Угол выхода кабеля: 180° — позволяет направлять кабель влево, вправо или прямо назад
• Цвет: белый
• Форм-фактор: A10 — совместим с панелями Keystone стандарта TIA-568
• Поддерживает однопроволочные (моножильные) кабели
• Требуется специальный инструмент для обжима контактов

Совместимость и монтаж

Модуль Keystone RJ45 CAT6 неэкран., 180 градусов, белый, форм-фактор A10 устанавливается в любые панели, корпуса и рамки с разъёмами типа Keystone A10. Для монтажа требуется инструмент для обжима 110 IDC — обычный кримпер для RJ45 не подойдёт. Кабель вставляется в контактную планку до щелчка; лишнюю часть жилы обрезают ножом инструмента. Угол 180° позволяет избежать резких перегибов кабеля, что особенно важно при прокладке в тесных каналах. Диаметр входящего кабеля — до 6 мм (совместим с круглым кабелем).

Безопасность и стандарты

Модуль соответствует требованиям категории Cat 6 и рекомендациям TIA/EIA-568-B.2. Несмотря на то, что он неэкранированный, его внутренняя конструкция обеспечивает минимальную близостную помеху (NEXT) в пределах нормы для передачи данных до 1 Гбит/с. Применяется в средах без сильных ЭМИ — не предназначен для промышленных объектов с частыми импульсными помехами.

Преимущества

• Угол 180° снижает риск повреждения кабеля при прокладке в узких пространствах
• Использование технологии 110 IDC гарантирует долговечный и надёжный контакт
• Белый цвет хорошо сочетается с типичными офисными панелями и декором
• Поддержка круглых кабелей упрощает замену существующей проводки
• Совместимость с сериями RAM telecom и другими продуктами DKC упрощает масштабирование системы

Ограничения применения

• Не подходит для многожильных (гибких) кабелей — только однопроволочные
• Не экранирован — не использовать рядом с источниками мощных ЭМИ (например, двигатели, сварочные аппараты)
• Требует обязательного использования инструмента 110 IDC — нельзя смонтировать вручную
• Не рассчитан на частые подключения/отключения — предназначен для постоянной проводки
• Максимальная температура эксплуатации — +60°C; не использовать в условиях повышенной влажности без защиты корпуса

Примеры использования

• Настройка рабочих мест в открытых офисах — кабель выходит из-под столешницы под прямым углом
• Монтаж в плинтусах с кабель-каналами — модуль позволяет сохранить радиус изгиба кабеля
• Установка в стенах с глубокими нишами — кабель можно вести параллельно поверхности
• Обновление старой сети — замена модулей Cat 5e на Cat 6 без изменения корпусов

Практические советы

• Перед монтажом проверьте диаметр кабеля — он не должен превышать 6 мм, чтобы не деформировать контактную пластину
• Используйте только инструмент с насадкой 110 IDC — попытки обжать пассатижами приведут к плохому контакту
• При прокладке нескольких модулей в одной панели соблюдайте интервал между ними — это снижает взаимные помехи
• При работе с длинными трассами используйте тестер — даже качественный модуль не спасёт от неправильно обжатого кабеля
• Запаситесь несколькими модулями rnk6u180wh — они часто используются в массовых проектах, и один бракованный элемент может задержать весь этап монтажа
