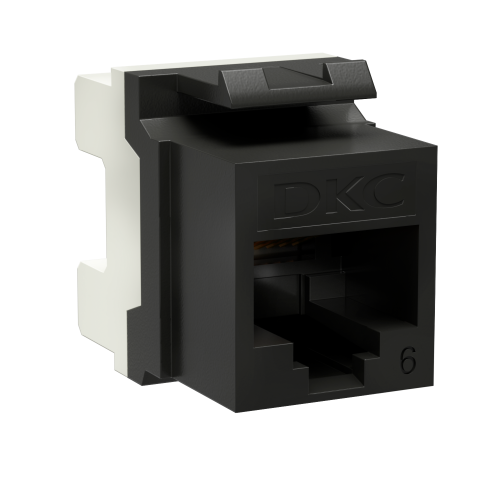

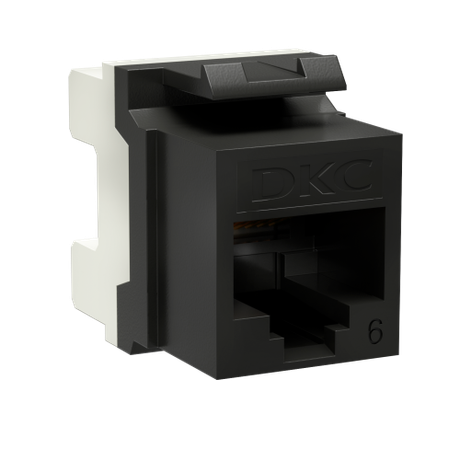

Модуль Keystone RJ45 CAT6 не экранированный, 180 градусов, черный | RNK6U180BK DKC ДКС

Модуль Keystone RJ45 CAT6 неэкранированный 180 градусов черный (артикул rnk6u180bk) от бренда DKC предназначен для надёжного подключения сетевых кабелей в условиях ограниченного пространства - например, в стеновых нишах или кабель-каналах. Благодаря поворотному контакту на 180° он упрощает прокладку кабеля и снижает риск повреждений при изгибах.

Назначение и область применения

Этот модуль используется для создания точек доступа в локальных сетях - в офисах, учебных заведениях, центрах обработки данных. Подходит для монтажа в панели Keystone, куда затем вставляются лицевые рамки. Особенно эффективен там, где кабель выходит из стены под углом, а обычный модуль не позволяет сделать плавный изгиб. Применяется в системах VoIP, IP-камер, терминалов и других устройств Ethernet.

Технические характеристики

• Тип: Модуль гнездо (Jack)
• Разъём: RJ45, 8P8C (стандартный Ethernet-разъём)
• Класс: Cat6 - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Экранирование: Неэкранированный (UTP) - подходит для сред без сильных помех
• Угол выхода кабеля: 180° - возможность подвода кабеля слева или справа
• Способ подключения: 110 IDC - требует обжима проводов специальным инструментом
• Сечение провода: 23–24 AWG - совместим с однопроволочными жилами
• Цвет: Чёрный
• Совместим с круглым кабелем: Да - не требует плоского кабеля

Совместимость и монтаж

Модуль rnk6u180bk совместим со всеми стандартными панелями Keystone, включаемыми в серию RAM telecom. Для установки требуется специальный инструмент - обжимной клещ с насадкой 110 IDC. Без него невозможно правильно закрепить провода в контактных площадках. Установка выполняется в следующем порядке:

1. Зачистите внешнюю оболочку кабеля на 2–3 см;
2. Распределите жилы по цветовой схеме T568A/B;
3. Вставьте каждую жилу в соответствующий канал модуля до щелчка;
4. Обожмите контакты инструментом 110 - зажим должен быть равномерным.

После монтажа проверьте целостность соединения тестером. Диаметр кабеля не должен превышать 9 мм - иначе возможна трудность при входе в корпус.

Преимущества

• Угол 180° позволяет избежать резких перегибов кабеля - продлевает срок службы и сохраняет качество сигнала
• Поддержка круглых кабелей - не нужен переходник или плоский тип
• Стандартная совместимость с панелями Keystone - легко заменяется в существующих системах
• Чёрный цвет - хорошо сочетается с современными панелями и минимизирует заметность в интерьере

Ограничения применения

• Не подходит для экранированных кабелей (STP, FTP) - модуль не имеет металлического контакта для экрана
• Требуется обязательное использование инструмента 110 IDC - нельзя подключить вручную
• Не рассчитан на частые подключения/отключения - предназначен для постоянной фиксированной точки
• Не рекомендован для открытой прокладки вне панели - не имеет защиты от механических воздействий

Примеры использования

• Рабочие места в офисах с плотной расстановкой столов - кабель выводится из пола или стены под любым углом
• Кабель-каналы в потолке или под плинтусом - где важно сохранить минимальный радиус изгиба
• Аудио-визуальные системы - подключение IP-колонок, видеокамер через одну точку
• Системы умного дома - подключение контроллеров, датчиков и шлюзов

Практические советы

• Перед монтажом всегда сверьте цветовую схему (T568A или T568B) - используйте одинаковую на обоих концах
• Не затягивайте обжим слишком сильно - можно повредить внутренние контакты
• Проверяйте соответствие диаметра кабеля: оптимально 5–8 мм; более толстые могут не войти в корпус
• Если кабель проходит через несколько модулей - выбирайте все 180°, чтобы избежать скопления напряжений
• Для долговечности не используйте этот модуль в помещениях с повышенной влажностью - он не имеет герметизации
