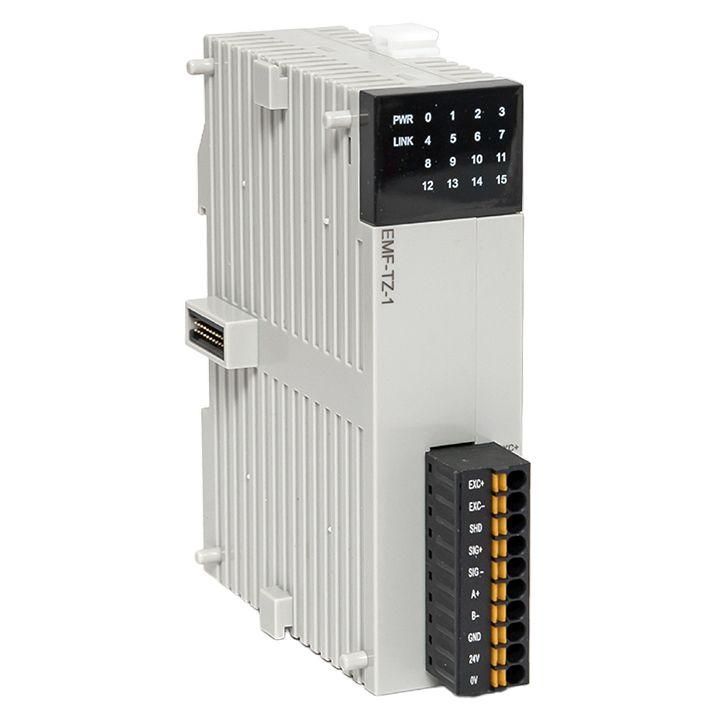

Модуль ввода сигналов тензодатчиков EMF 1 PRO-Logic (без поверки) EKF EMF-TZ-1

Модуль ввода сигналов тензодатчиков EMF 1 PRO-Logic EKF предназначен для точного считывания и преобразования аналоговых сигналов с весовых датчиков в цифровой формат, обеспечивая надёжную работу систем автоматического взвешивания на промышленных объектах.

Назначение и область применения

EMF 1 PRO-Logic EKF используется для подключения одного или нескольких тензодатчиков к контроллерам, ПЛК или другим устройствам управления. Он преобразует микросигналы с датчиков массы - напряжение в милливольтах - в стандартизированный цифровой выход, совместимый с системами сбора данных. Применяется в упаковочных линиях, весовых платформах, бункерах, дозаторах и других устройствах, где требуется высокая точность измерения массы.

Технические характеристики

• Количество входов: один канал для подключения тензодатчика
• Тип сигнала на входе: мВ (милливольты) - от датчиков с мостовой схемой
• Выходной сигнал: цифровой, совместимый с интерфейсами ПЛК (данные передаются через протокол, зависящий от основного контроллера)
• Рабочее напряжение питания: 24 В постоянного тока (стандартный промышленный уровень)
• Защита корпуса: IP65 - устойчив к пыли и струям воды
• Рабочая температура: от –20 C до +60 C
• Габариты: компактный модуль, рассчитанный на установку на DIN-рейку

Совместимость и монтаж

EMF 1 PRO-Logic EKF монтируется на стандартную DIN-рейку шириной 35 мм. Подключение тензодатчика осуществляется через клеммы с маркировкой EX+, EX–, SI+, SI–, SHIELD. Для работы необходим источник возбуждения (возбуждающее напряжение) - он выдается самим модулем, поэтому внешний источник не нужен. Кабель от датчика должен быть экранированным, с заземлением экрана только на стороне модуля. Модуль совместим со всеми типами тензодатчиков с четырёхпроводной схемой подключения (2 провода возбуждения, 2 - сигнальные).

Безопасность и стандарты

EMF 1 PRO-Logic EKF соответствует требованиям EN 61000-6-2 (электромагнитная совместимость) и EN 61010-1 (безопасность электрооборудования). Устройство сертифицировано для использования в промышленной среде с повышенными уровнями помех.

Преимущества

• Интегрированный источник возбуждения - исключает потребность во внешнем питании датчика
• Стандартный формат вывода данных - легко интегрируется в существующие системы автоматизации
• Защита IP65 - позволяет использовать в условиях запылённости и влажности
• Компактный размер - экономит место на щите управления
• Поддерживает датчики с различным чувствительностью - гибкая настройка под конкретный тип тензодатчика

Ограничения применения

• Не поддерживает одновременную работу более чем с одним тензодатчиком - для многодатчиковых систем требуются несколько модулей или специализированные комбинированные решения
• Не является самостоятельным измерителем - требует подключения к ПЛК или другому устройству, способному обрабатывать цифровые данные
• Не рекомендован для использования в взрывоопасных зонах - отсутствует взрывозащита
• Не работает с датчиками с шестипроводной схемой (с компенсационными проводами) - требует доработки цепи

Примеры использования

• Автоматические весовые дозаторы сыпучих материалов на пищевых производствах
• Системы контроля загрузки контейнеров на складах и терминалах
• Контроль массы сырья в бункерах химических заводов
• Линии фасовки продуктов с автоматической коррекцией порций

Практические советы

• Перед подключением проверьте полярность проводов тензодатчика - неверное подключение приведёт к ошибкам показаний
• Экран кабеля обязательно заземляйте только на стороне модуля, чтобы избежать замыкания по экрану
• Используйте кабели с медными жилами минимального сечения 0,5 мм2 - меньшее сечение увеличивает потери сигнала
• При использовании длинных кабелей (>10 м) убедитесь, что сопротивление линии не превышает допустимых значений для вашего датчика
• Настройка коэффициента усиления и нулевой точки выполняется через ПЛК - модуль не имеет пользовательских регуляторов
• EMF 1 PRO-Logic EKF - часть серии PRO-Logic EKF; при расширении системы используйте другие модули этой же серии для гарантированной совместимости
