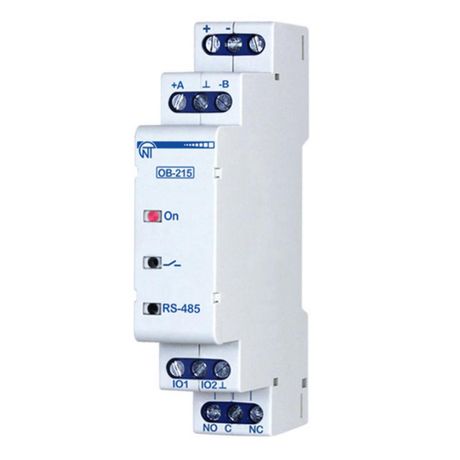

Модуль ввода-вывода ОВ-215 цифровой одноканальный 4 режима работы 5 типов датчиков (выходное исполнительное реле)TTL - Modbus НовАтек-Электро 3425604215

Модуль ввода-вывода цифровой одноканальный 4 режима работы 5 типов датчиков, выходное реле TTL - Modbus от НовАтек-Электро (артикул 3425604215) предназначен для сбора сигналов с различных датчиков и управления нагрузкой через реле, совмещая функции входа и выхода в одном компактном устройстве.

Назначение и область применения

Модуль ввода-вывода цифровой одноканальный 4 режима работы 5 типов датчиков, выходное реле TTL - Modbus используется для подключения и обработки сигналов от датчиков в системах автоматизации. Он преобразует физические состояния (например, замыкание контакта или напряжение) в цифровые данные, передаваемые по протоколу Modbus RTU. Выходное реле позволяет управлять внешними устройствами - насосами, клапанами, светильниками или маломощными двигателями.

Подходит для установки на промышленных объектах: конвейерах, системах контроля уровня, устройствах безопасности, тепловых щитах и других местах, где требуется надёжная связь между датчиками и контроллером.

Технические характеристики

• Количество каналов: один входной и один выходной
• Режимы работы входа: 4 варианта - дискретный импульс, уровень постоянного тока, уровень переменного тока, счетный импульс
• Поддерживаемые типы датчиков: 5 типов - сухие контакты, NPN, PNP, AC/DC напряжение, импульсный счётчик
• Выход: реле TTL - механический переключатель с коммутируемой мощностью до 2 А / 250 В~
• Интерфейс связи: RS-485, протокол Modbus RTU
• Питание: 9–30 В постоянного тока
• Защита корпуса: IP20 (внутренняя установка)
• Габариты: компактный форм-фактор, монтируется на DIN-рейку 35 мм

Совместимость и монтаж

Модуль ввода-вывода цифровой одноканальный 4 режима работы 5 типов датчиков, выходное реле TTL - Modbus совместим со всеми PLC, HMI и SCADA-системами, поддерживающими Modbus RTU по RS-485. Для подключения используйте экранированный двужильный кабель с заземлением экрана на одной стороне.

Установка осуществляется на стандартную DIN-рейку. Подключение входов и выхода - клеммники с зажимами на 2,5 мм2. Обязательно соблюдайте полярность при подключении PNP/NPN датчиков. Настройка режимов работы выполняется через DIP-переключатели на плате - подробная таблица в руководстве пользователя.

Безопасность и стандарты

Модуль соответствует требованиям EMC по EN 61000-6-2 и EN 61000-6-4. Защита от перегрузки и помех реализована на уровне схемы. Сертификаты соответствия ЕАЭС имеются - документация доступна на сайте производителя НовАтек-Электро.

Преимущества

• Один модуль заменяет два - входной интерфейс и реле-выход - экономит место в шкафе
• Поддерживает широкий спектр датчиков без необходимости дополнительных преобразователей
• Работает при напряжении питания от 9 до 30 В - совместим с большинством промышленных источников
• Настройка режимов без программирования - только DIP-переключатели
• Стандартный Modbus RTU - легко интегрируется в существующие системы

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - класс защиты IP20 исключает использование вне шкафа
• Выходное реле рассчитано только на активную нагрузку до 2 А - не использовать для индуктивных нагрузок выше 100 Вт без гашения дуги
• Не поддерживает Modbus TCP - только последовательный порт RS-485
• Нет возможности удалённой настройки через ПО - все параметры задаются физическими переключателями

Примеры использования

• Контроль наличия детали на конвейере - датчик PNP подключен к входу, реле включает воздушный клапан при обнаружении
• Автоматическое выключение освещения после окончания смены - датчик времени срабатывает по импульсу, реле отключает свет
• Сигнализация переполнения бака - датчик уровня с сухим контактом запускает реле, которое включает звуковой оповещатель
• Подсчёт оборотов вала - импульсный датчик подключён к входу, данные передаются в SCADA через Modbus

Практические советы

• Перед первым запуском проверьте положение DIP-переключателей - неверный режим может привести к некорректному считыванию сигнала
• При использовании длинных линий RS-485 (более 50 м) обязательно установите терминирующий резистор 120 Ом на конце шины
• Для датчиков с высоким уровнем помех используйте фильтры на входе или выбирайте режим “средний” вместо “быстрый” в настройках импульса
• Не подключайте реле к цепям с реактивной нагрузкой (катушки, двигатели) без дополнительного демпферного диода или RC-цепочки
• Запомните адрес устройства - он задаётся DIP-переключателями; избегайте дубликатов в сети Modbus
