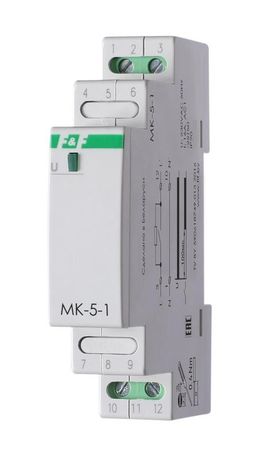

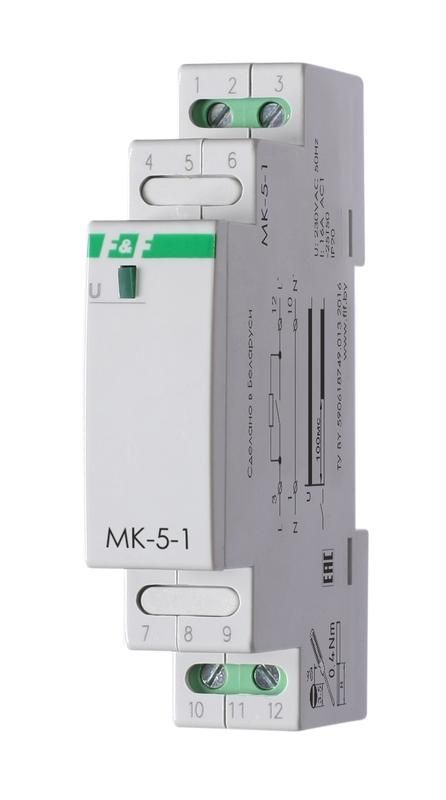

Модуль защиты контактов MK-5-1 (Монтаж на DIN-рейку последовательное включение с нагрузкой защ. от пусковых токов максим. емкость нагрузки 3000мкФ длительность ограничения пускового тока 100мс 230В AC 16А 1S 1NO) F&F EA06.002.001 Евроавтоматика

Модуль защиты контактов Евроавтоматика F&F артикул ea06.002.001 предназначен для продления срока службы механических контактов реле и выключателей при управлении емкостными нагрузками с высокими пусковыми токами. Устройство монтируется на DIN-рейку и работает в сетях переменного тока 230 В.

Назначение и область применения

Модуль защиты контактов защищает контакты реле, автоматических выключателей и кнопочных постов от оплавления и сваривания из-за скачков тока при включении емкостной нагрузки. Подходит для установки там, где часто включаются устройства с большими пусковыми токами: импульсные блоки питания, LED-драйверы, светодиодные ленты, энергосберегающие светильники.

Часто применяется в системах уличного освещения, офисах, школах, больницах, супермаркетах и кинотеатрах - местах с частой коммутацией нагрузок, где обычные контакты выходят из строя быстрее из-за ударных токов.

Технические характеристики

• Номинальное напряжение: 230 В AC (рабочий диапазон до 250 В AC)
• Номинальный ток: 16 А
• Коммутируемый ток: 16 А
• Ограниченный пусковой ток: до 8 А
• Максимальная емкость нагрузки: 3000 мкФ
• Длительность ограничения пускового тока: 100 мс
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 0
• Тип подключения: винтовые клеммы
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Способ монтажа: на DIN-рейку 35 мм
• Количество модулей DIN: 1
• Климатическое исполнение: УХЛ4 (работает при температуре от -25C до +50C)
• Индикация: светодиодная (горит при активном состоянии)
• Род тока катушки: переменный (AC)
• Количество фаз: 1

Совместимость и монтаж

Модуль защиты контактов совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Подключение проводов - винтовое, допускает сечение до 2,5 мм2. Для правильной работы необходимо соблюдать полярность: вход (L/N) подключается к источнику, выход - к нагрузке. Устройство включается последовательно между источником питания и нагрузкой.

Не требует внешнего питания - питание получает от коммутируемой цепи. Индикация горит, когда реле замкнуто и ток проходит полностью, минуя ограничивающий резистор.

Безопасность и стандарты

Соответствует директивам ЕС: 2014/30/EU (Электромагнитная совместимость) и 2014/35/EU (Низковольтное оборудование). Обеспечивает безопасную работу в условиях повышенной влажности и колебаний температуры благодаря классу защиты IP20 и исполнению УХЛ4.

Преимущества

• Продлевает срок службы механических контактов в реле и выключателях за счёт снижения пускового тока до 8 А
• Автоматически переходит в режим полной проводимости после 100 мс - не влияет на работу нагрузки после запуска
• Не требует внешнего источника питания
• Встроенные индикаторы позволяют визуально контролировать состояние устройства
• Поддерживает нагрузки до 3000 мкФ - покрывает большинство современных LED-драйверов и БП

Ограничения применения

• Не предназначена для постоянного ограничения тока - только для начального импульса (100 мс)
• Не подходит для индуктивных нагрузок (двигатели, трансформаторы) - эффективна только при емкостных
• Максимальная мощность нагрузки - 3680 Вт (при 230 В × 16 А); превышение вызовет перегрев и отказ
• Не рекомендуется использовать в средах с температурой ниже -25 C или выше +50 C
• IP20 не обеспечивает защиту от брызг воды - не устанавливать во влажных помещениях без корпуса

Примеры использования

• Защита контактов реле в системе уличного освещения с LED-светильниками
• Подключение нескольких LED-драйверов к одному контактору в торговом центре
• Использование в пультах управления станков с импульсными блоками питания
• Снижение числа отказов кнопочных постов в школьных и медицинских учреждениях

Практические советы

• Выбирайте этот модуль, если контакты вашего реле или выключателя часто “слипаются” - особенно при использовании LED-освещения
• Проверьте суммарную ёмкость всех подключённых нагрузок - она не должна превышать 3000 мкФ
• Не используйте параллельно несколько модулей для увеличения тока - они не рассчитаны на такую схему
• При замене старого реле на новое - проверьте, есть ли уже встроенная защита от пусковых токов; если её нет - установите модуль защиты контактов Евроавтоматика F&F артикул ea06.002.001
• При монтаже в шкафу оставьте минимальный зазор вокруг модуля - он нагревается при работе, даже если нагрузка ниже 16 А
