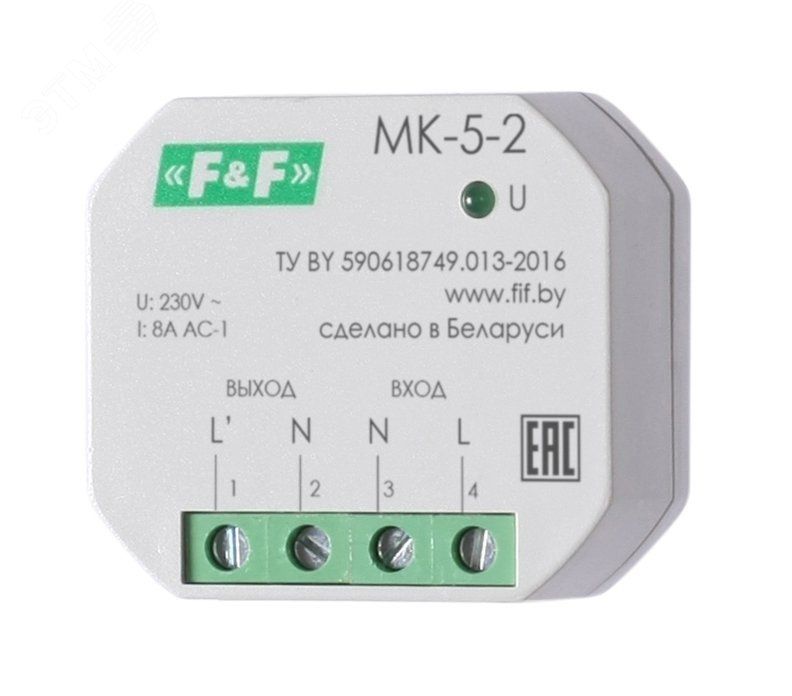

Модуль защиты контактов MK-5-2 монтаж на DIN-рейку последоват. вкл. с нагрузкой защ. от пусковых токов макс. емкость нагрузки 3000мкФ длительность огранич. пусков. тока 230В AC 8А 1NO 12А/0.1с F&F EA06.002.002 Евроавтоматика

Модуль защиты контактов MK-5-2 от бренда Евроавтоматика - устройство для продления срока службы контактных элементов в условиях высоких пусковых токов, устанавливается на DIN-рейку и включается последовательно с нагрузкой. Артикул ea06.002.002 подходит для защиты реле и выключателей при работе с ёмкостными нагрузками до 3000 мкФ.

Назначение и область применения

Модуль защиты контактов MK-5-2 предотвращает оплавление и пригар контактов реле, контакторов и автоматических выключателей при включении ёмкостных нагрузок. Он ограничивает начальный скачок тока, который возникает при зарядке конденсаторов в устройствах. Подходит для систем с импульсными источниками питания, LED-драйверами, светодиодными лентами, освещением на базе светодиодных модулей и аналогичной аппаратурой.

Технические характеристики

• Рабочее напряжение: 230 В переменного тока (AC)
• Номинальный ток: 8 А
• Кратковременный допустимый ток: 12 А в течение 0,1 секунды
• Максимальная ёмкость защищаемой нагрузки: 3000 мкФ
• Тип контакта: 1 нормально замкнутый (1NO)
• Монтаж: на DIN-рейку 35 мм
• Габариты: компактный корпус, совместим с типовой установкой на рейку

Совместимость и монтаж

Модуль защиты контактов MK-5-2 встраивается последовательно между источником питания и нагрузкой. Для подключения используются клеммы на передней панели - вход и выход. Устройство не требует внешнего питания и работает автономно. Монтировать можно на любую стандартную DIN-рейку шириной 35 мм. Обязательно соблюдать полярность при подключении - хотя устройство рассчитано на переменный ток, правильное соединение обеспечивает надёжную работу.

Преимущества

• Увеличивает срок службы механических контактов в реле и выключателях
• Исключает необходимость замены частично повреждённых коммутирующих элементов
• Не требует настроек - работает сразу после подключения
• Низкий уровень тепловыделения при штатной нагрузке
• Поддерживает работу с современной энергоэффективной нагрузкой - LED-драйверами и импульсными БП

Ограничения применения

• Не предназначена для работы с индуктивными нагрузками (например, двигателями, катушками реле)
• Не подходит для постоянного тока - только переменный ток 230 В AC
• Запрещено превышать максимальную ёмкость нагрузки 3000 мкФ - возможна перегрузка и отказ
• Не используется в качестве основного коммутационного устройства - только как защитный элемент
• Не рекомендовано применение в средах с температурой выше +55 C без принудительного охлаждения

Примеры использования

• Защита контактов реле в панели управления светодиодным освещением торгового зала
• Стabilизация пусковых токов при включении нескольких LED-драйверов через один автоматический выключатель
• Применение в системах автоматизации с импульсными блоками питания, где частые включения вызывают износ контактов
• Установка в распределительном щите на производстве для защиты контакторов, управляющих группами LED-фонарей

Практические советы

• Перед установкой проверьте суммарную ёмкость всех подключаемых нагрузок - она не должна превышать 3000 мкФ
• Если нагрузка состоит из нескольких параллельных цепей, сложите их ёмкости - даже 4×800 мкФ = 3200 мкФ уже недопустимо
• Не используйте модуль в цепях с высокими гармониками или нестабильным напряжением - это снижает эффективность ограничения тока
• При замене старого реле на новое - всегда проверяйте, есть ли в схеме ёмкостная нагрузка; если да - установите MK-5-2
• Для удобства обслуживания оставляйте доступ к клеммам - устройство не имеет индикации, поэтому диагностика проводится визуально или тестером
