Модуль защиты для реле RC-цепь 110В AC | RPM-B-RC-AC110V ONI IEK

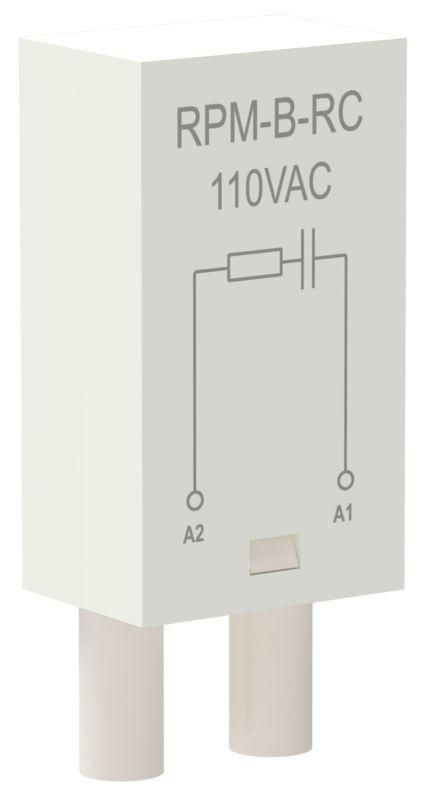

Модуль защиты для реле RC-цепь 110В AC от ONI (IEK), артикул rpm-b-rc-ac110v, предназначен для гашения импульсов напряжения при коммутации катушки реле и обеспечивает надёжную работу цепей управления в сетях переменного тока 110 В.

Назначение и область применения

Модуль защиты для реле RC-цепь 110В AC защищает электронные компоненты и контакты реле от высоковольтных скачков, возникающих при отключении катушки реле. Он устанавливается параллельно катушке реле и снижает уровень электромагнитных помех, продлевая срок службы оборудования. Применяется в системах автоматизации, где используются реле с катушками на 110 В переменного тока - например, в панелях управления станков, конвейеров, системах вентиляции и освещения.

Технические характеристики

• Номинальное напряжение: 110 В AC
• Тип изделия: Модуль защиты с RC-цепью
• Тип напряжения: Переменный ток (AC)
• Способ монтажа: Вставной - устанавливается в розетку для реле типа ORS-M
• Количество контактов: Нет переключающих контактов - модуль не управляет нагрузкой, только фильтрует помехи
• Цвет корпуса: Серый

Совместимость и монтаж

Модуль защиты для реле RC-цепь 110В AC совместим исключительно с реле, имеющими стандартизированную розетку типа ORS-M. Не подходит для установки в другие типы розеток или непосредственно в провода. Для монтажа достаточно вынуть старый модуль (если есть) и вставить новый в розетку до щелчка. Подключение внешних проводов не требуется - все соединения внутри розетки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств контроля и защиты в слаботочных цепях. Произведено компанией ONI (IEK), соблюдающей нормы ГОСТ и IEC для электрооборудования. Не содержит опасных материалов, допущено к использованию в промышленных условиях.

Преимущества

• Устраняет всплески напряжения, вызывающие искрение и износ контактов реле
• Снижает электромагнитные помехи, которые могут влиять на чувствительную электронику
• Не требует внешнего питания и дополнительных проводов
• Легко заменяется без инструментов - просто вставка в розетку
• Работает без обслуживания в течение всего срока службы реле

Ограничения применения

• Подходит только для катушек реле с номиналом 110 В AC - не работает с постоянным током (DC) или другими напряжениями (например, 24 В, 220 В)
• Не применяется в цепях с частотой выше 50/60 Гц без проверки совместимости
• Не является средством защиты от перегрузки или КЗ - только от коммутационных импульсов
• Не поддерживает монтаж вне розетки ORS-M - нельзя использовать как самостоятельный элемент в цепи

Примеры использования

• Защита катушки реле в панели управления насосной станцией
• Гашение помех в системе автоматического освещения здания
• Стабилизация работы контроллеров на конвейере с частыми включениями/выключениями
• Установка в распределительном шкафу с несколькими реле типа ORS-M

Практические советы

• Перед заменой всегда отключите питание цепи управления - даже при отключенном основном оборудовании возможна остаточная энергия
• Проверьте, что реле имеет именно розетку ORS-M - иначе модуль rpm-b-rc-ac110v не установится
• Если реле часто срабатывает (более 100 раз в час), рекомендуется периодически проверять состояние модуля - он может выходить из строя раньше самого реле
• Не используйте этот модуль вместо TVS-диода или другого типа защиты - они работают по другому принципу и подходят для других задач
• Артикул rpm-b-rc-ac110v - единственный вариант для 110 В AC в серии RPM-B; аналоги с другими напряжениями имеют другие номера
